Mini ZigBee vypínač pro žaluzie/rolety

ZigBee Mini vypínač, vhodný k ovládání elektrických motorů pro pohon žaluzií, rolet, závěsů, napájených z 230V AC do max. proudu 3 A

• potřebuje nulový vodič

• má na sobě 2 kontakty pro ovládání obyčejným vypínačem, pod který se vejde do elektroinstalační krabice


UPOZORNĚNÍ - Vypínače vyžadují plnohodnotné napájení = v rozvodné krabici vypínače musí být nejméně 4 vodiče (přívod fáze, 2 fáze k motoru a modrý pracovní střední vodič "nula").

Jak chytrý vypínač ovládá žaluzie/rolety

Chytrý vypínač funguje na jednoduchém principu. Při zapnutí jednoho tlačítka se přivede proud do jedné fáze motoru a žaluzie/roleta se pohybuje nahoru. Při zapnutí druhého tlačítka proud putuje do druhé fáze, což způsobí pohyb žaluzií/rolety dolů. Tento systém umožňuje pohodlné a přesné ovládání motoru pomocí chytrých zařízení.

Spínač má kromě vstupu a výstupu 230 V také kontakty S1 a S2 pro ovládání spínání. Umožňuje tak ovládání pomocí obyčejného vypínače a současně se vejde do elektroinstalační krabice pod vypínač.

Pro správnou funkci doporučujeme použít dvojtlačítkový vypínač (tzv. tlačítkový - který se po stisknutí sám vrátí do původní polohy).

Stisknutí tlačítka (spojení kontaktů L a S) a následné uvolnění (rozpojení kontaktů) aktivuje relé a na výstup (L1 / L2) jde napětí (motor jeden v jednom směru). Opětovné stisknutí tlačítka motor zastaví. Stisknutím druhého tlačítka jede motor opačným směrem. Krajní polohy motoru je možné kalibrovat.

Může být ovládán lokálně (obyčejným vypínačem) nebo pomocí Tuya ZigBee Hubu přes aplikaci Tuya.

V aplikaci Tuya umožňuje kalibraci koncových poloh žaluzie / rolety /závěsu - buďto rychlým nastavením v sekundách, nebo přesným nastavením, kdy spínač za Vaší pomoci potřebnou dobu pro dojetí do koncových poloh změří.

POZOR - toto není WiFi vypínač, vyžaduje  Tuya Zigbee Hub (popřípadě jiný hub na standardu ZigBee 3.0)

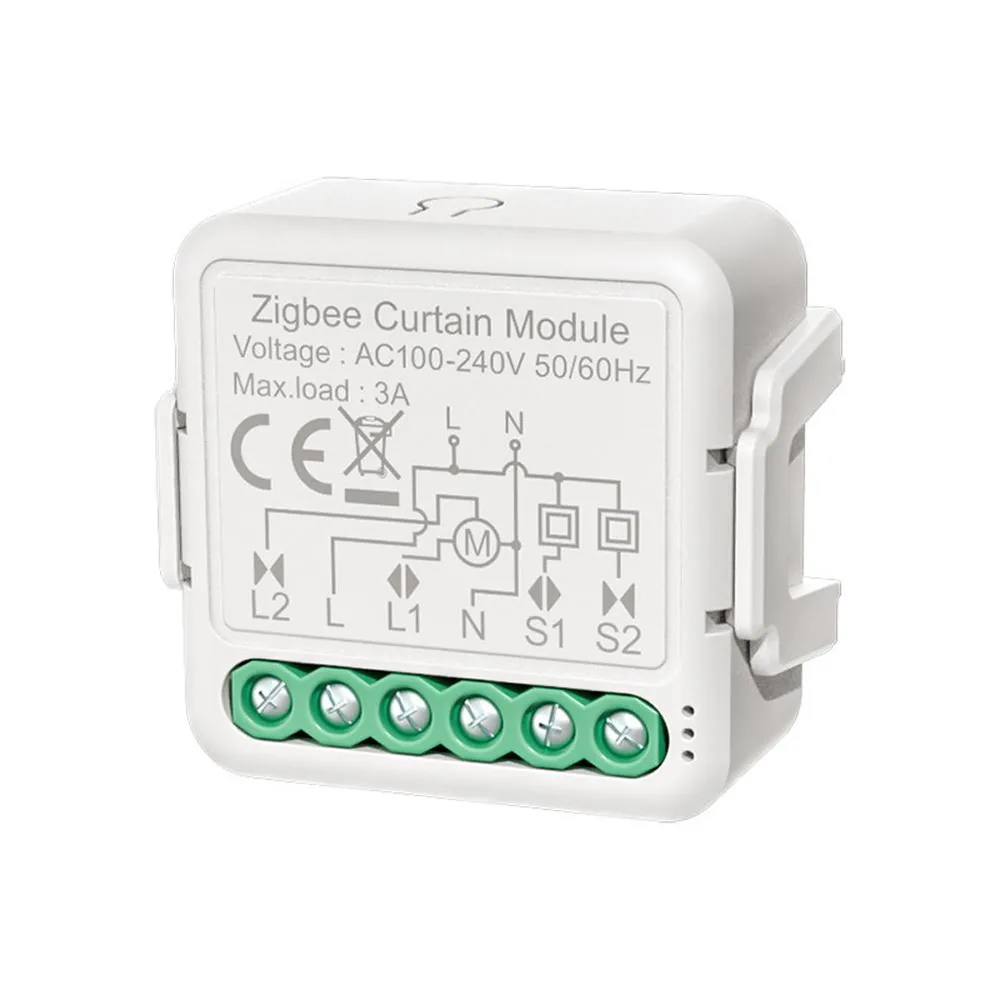

Schéma zapojení a rozměry
včetně DIN držáku

Home Assistant

zigbee2mqtt addon (např. přes Sonoff Zigbee 3.0 USB Dongle Plus) - plně funkční

Hlavní výhody ZigBee:

• Spolehlivost - jiná komunikační frekvence, než klasická WiFi = menší až nulové zarušení = vyšší spolehlivost
• Dosah sítě - každé trvale napájené (nebateriové) zařízení (např. tento vypínač) prodlužuje dosah ZigBee sítě (tvoří tzv. mesh síť). To znamená, že jednotlivá zařízení nemusí být v přímém dosahu hubu tak, jak je tomu u WiFi sítě.
• Počet zařízení - na klasické WiFi síti (na jednom routeru) může být několik desítek až stovek zařízení (klientů), kvalita takové sítě ale velmi záleží na schopnostech aktivních prvků (routeru). V praxi se může nestabilita projevit už při 20-50 připojených zařízení.
  ZigBee síť má tyto limity o několik řádů výše. Odborníci hovoří o limitu 65000 klientů na jednu ZigBee síť - nezkoušeli jsme :)
• Oproti WiFi má ZigBee výrazně nižší energetické nároky (low energy). To má za následek, že mnoho ZigBee zařízení může pracovat na malé baterie až několik let. Uvádí se, že ZigBee zařízení mají o 75 % nižší spotřebu, než WiFi zařízení

• Tuya - Co je to Tuya
• Tuya - první kroky s aplikací - registrace účtu
• Tuya - ukázka přidání nového zařízení

Specifikace

• Standard: EU
• 100-240V AC

• Max. zátěž: 3 A

• Barva: Bílá
• Komunikační protokol ZigBee 3.0
• Material: ABS V0 (odolný vůči hoření)
• Počet kanálů: 2

• Rozměry: 40 x 40 x 18 (mm)
