Tuya 5V/7-32V WiFi + RF

Tento WiFi modul je možno použít na trvalé (selflocking) i krátké (inching) beznapěťové spojení dvou kontaktů (vhodné například na ovládání kotlů, garážových vrat nebo vjezdových bran, počítačů, dveřních otevíračů atp.).

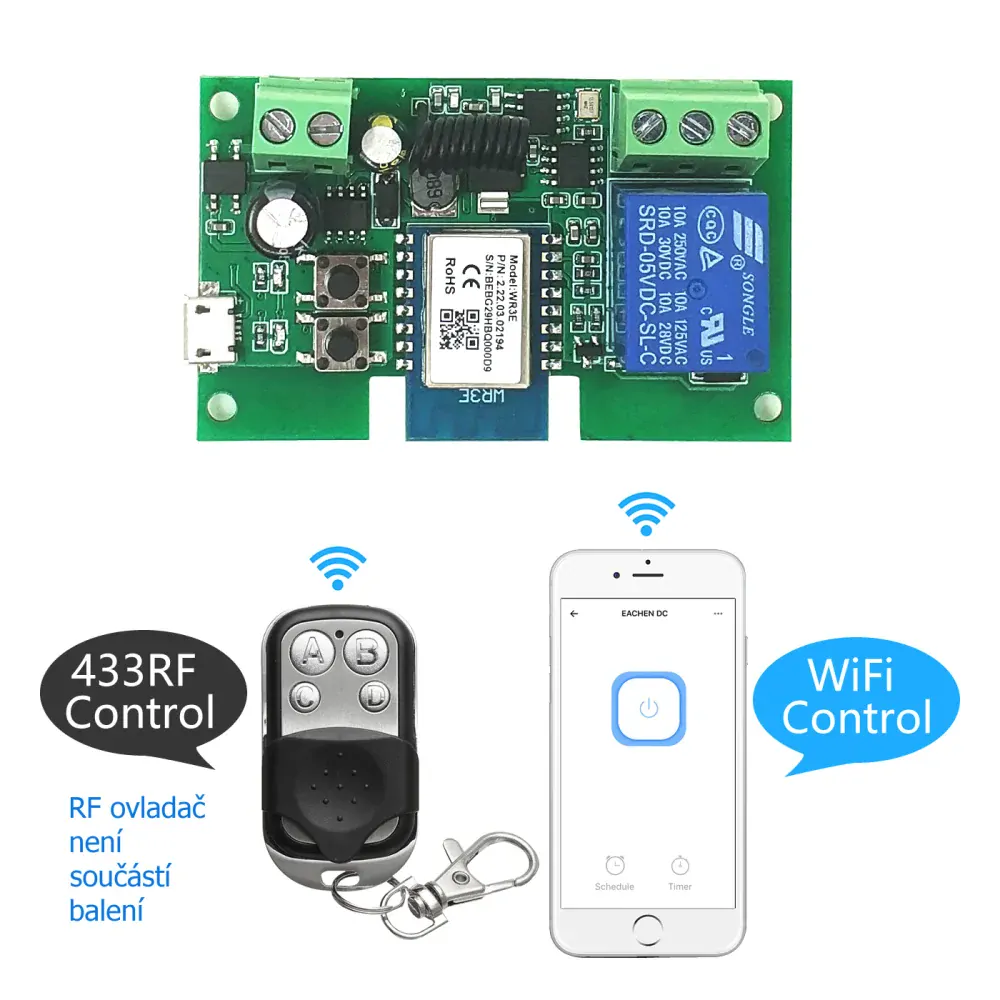

Je ovládán přes WiFi aplikací Tuya nebo pomocí RF ovladačů

Více o Tuya zde:

• Tuya - Co je to Tuya
• Tuya - první kroky s aplikací - registrace účtu
• Tuya- ukázka přidání nového zařízení

Inching i Selflocking

Inching = po sepnutí se sám po nastavené době vypne
Selflocking = zůstane sepnutý, dokud jej nevypnete

Spínač je možno trvale nastavit do jednoho z těchto režimů pomocí aplikace Tuya.
Inching (prodlevu vypnutí) lze nastavit v rozashu od 1s až do 1 hodiny. Nastavení se zapíše přímo do paměti spínače a funguje tak nezávisle na WiFi nebo cloudu.

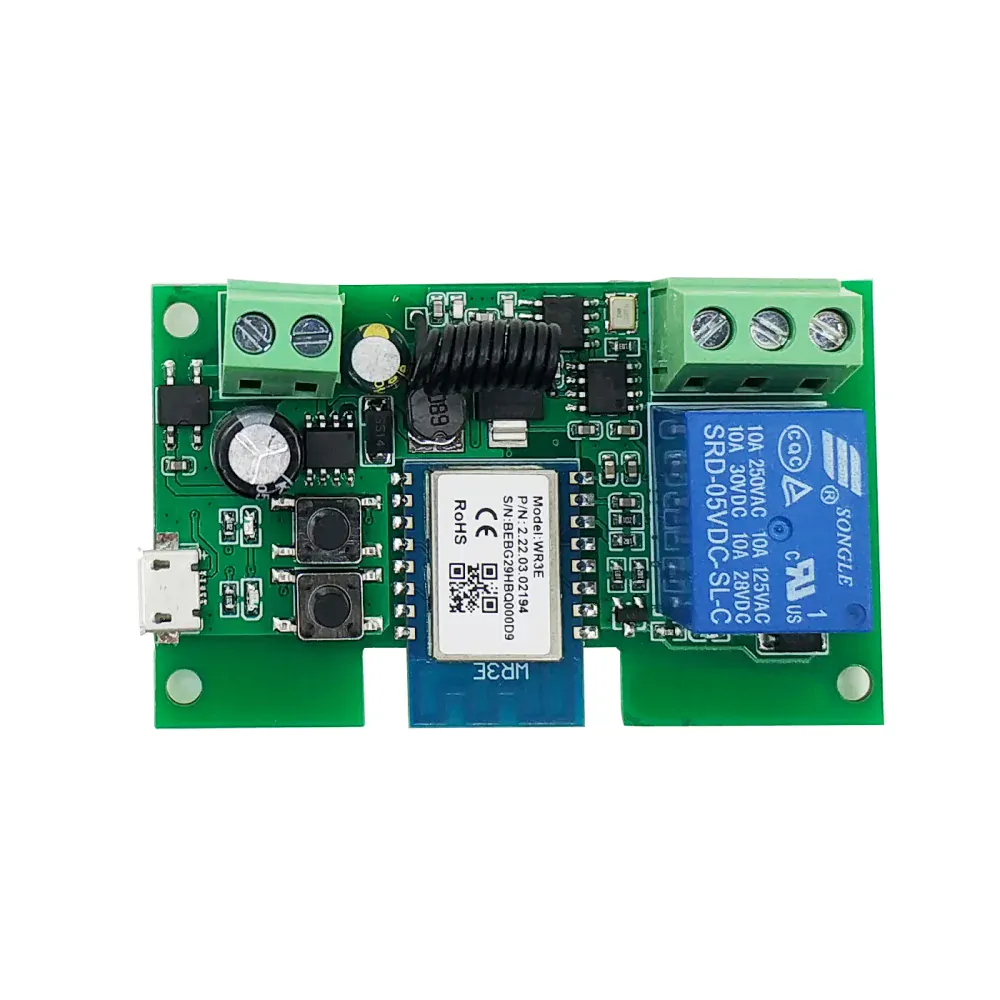

Na desce spínače najdete také "mžikové" tlačítko (to více na okraji desky), které spínač sepne jen po dobu stisknutí tlačítka. Z tohoto tlačítka jsou vyvedeny dva kontakty pro možné připojení externího tlačítka.


Spínač je možno napájet 5V micro USB konektorem (nabíječkou na telefon, USB portem z počítače) nebo 7-32 V na svorkovnici.

Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány, umožňuje vzdálené ovládání po internetu odkudkoliv na světě.


Při použití, jako "ovladač" vrat či brány, samotný spínač neumožňuje sledování stavu (nepozná, zda-li jsou vrata otevřena či zavřena). V aplikaci bude vždy vidět jako vypnutý, sepne se jen na 1s po zapnutí.


Tuto funkci kontroly stavu má až tento Chytrý WiFi Otevírač Garážových Vrat nebo ten stejný pro aplikaci Tuya Chytrý WiFi Otevírač Garážových Vrat - Tuya




Ilustrační video, popisující základní vlastnosti spínače Sonoff 5V/7-32V (video je pro podobný spínač na aplikaci eWeLink).







Párování RF ovladače

• Najdříve spárujte spínač přes WiFi do aplikace Tuya.

• V aplikaci Tuya > Nastavení (Settings)

• RF remote control setup (Nastavení RF ovladačů)
• Zelené tlačítko Add (Přidat RF ovladač) - běží 10s doba pro přidání tlačítka RF ovladače
• Na RF ovladači stiskněte požadované tlačítko. Po přidání změňte název z "Remote control" například na "Klíčenka tlačítko A"
• Postup opakujte a přidejte včechna tlačítka, kterými chcete spínač ovládat. Tlačítka RF ovladačů nemusí být z jednoho ovladače. Můžete tak přidat např. Tlačítko A z klíčenky 1, Tlačítko C z klíčenky 2 a třeba Prostřední tlačítko z 433MHz RF Ovladač - 3CH
• Pro každé přidané tlačítko zvolte, co má spínač dělat pro každé relé zvlášť* (nedělat nic, vypnout, zapnout, změnit stav). Nastavení uložte tlačítkem "OK"

• Postup opakujte pro každé relé spínače*. Můžete tak jedním tlačítkem RF ovladače zapnout Relé 1 a současně vypnout Relé 2; druhým tlačítkem třeba jen měnist stav Relé 1; třetím tlačítkem zapínat všechna relé a tak podobně


* Pokud má spínač více, než jedno relé (neplatí pro tento model)

Mazání RF ovladač

• V aplikaci Tuya > Nastavení (Settings)

• RF remote control setup (Nastavení RF ovladačů)
• Název RF ovladče posuňte vlevo - objeví se červená ikona Odpadkového koše - ovladač odstraňte

Specifikace

• Rozměry: 75 mm * 50 mm * 20 mm
• Napájení: 5V DC nebo 7V-32V DC/AC
• LED diody: 3 LED diody indikující pracovní mód, wifi status, relé zapnuto/vypnuto
• Spotřeba: <1W
• Pohotovostní proud: 80 mA
• Max. proudové zatížení relé: 10 A
• Podporuje ovládání zařízení s různou voltáží
• Životnost relé: více jak 10 milionů sepnutí
• Maximální čas sepnutí relé: 15 ms
• Maximální čas rozepnutí relé: 5 ms
• Doba sepnutí relé (funkce inching) 0,7 s
• Pracovní teplota: 0 ºC - 40 ºC
• Pracovní vlhkost: 40% ~ 80% RH
• Dodáváno bez plastové krabice a bez zdroje (viz obrázky)
• Podpora RF: ano
• Max. počet RF ovladačů: 14

Tasmota
Ano, umíme
