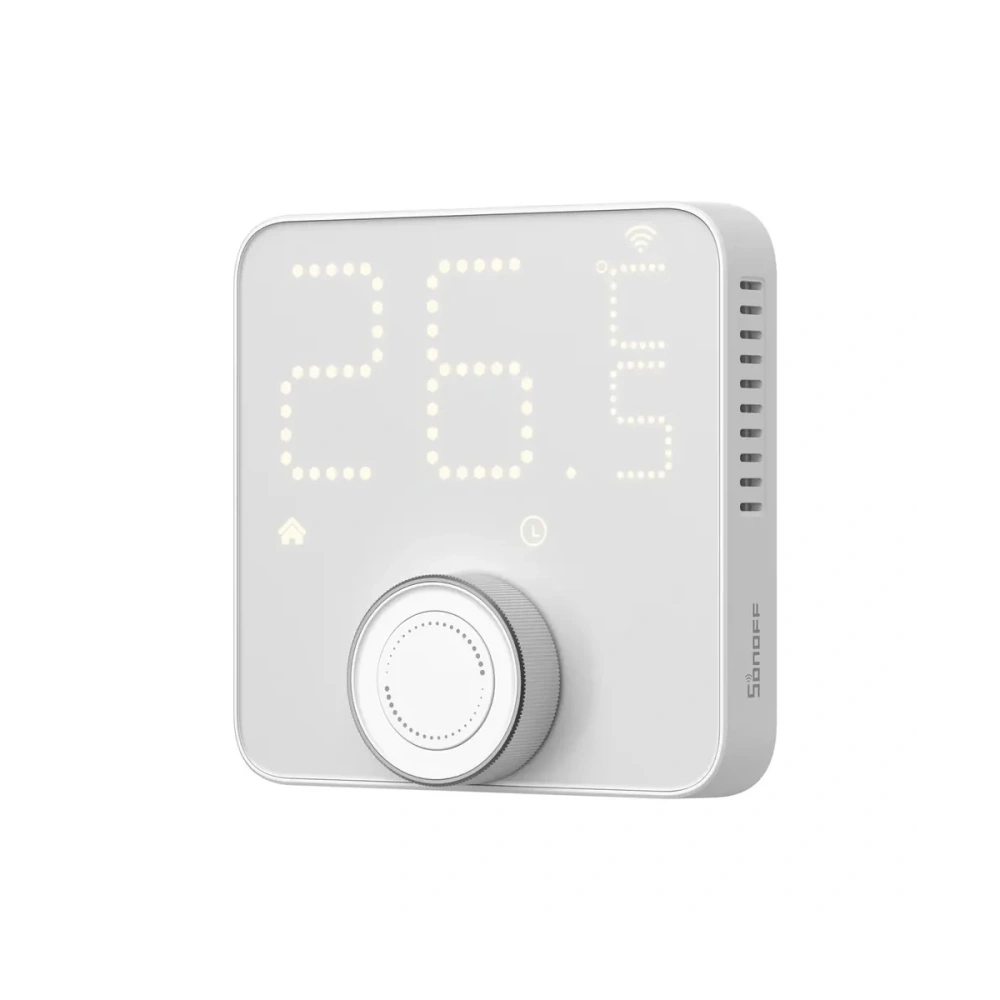

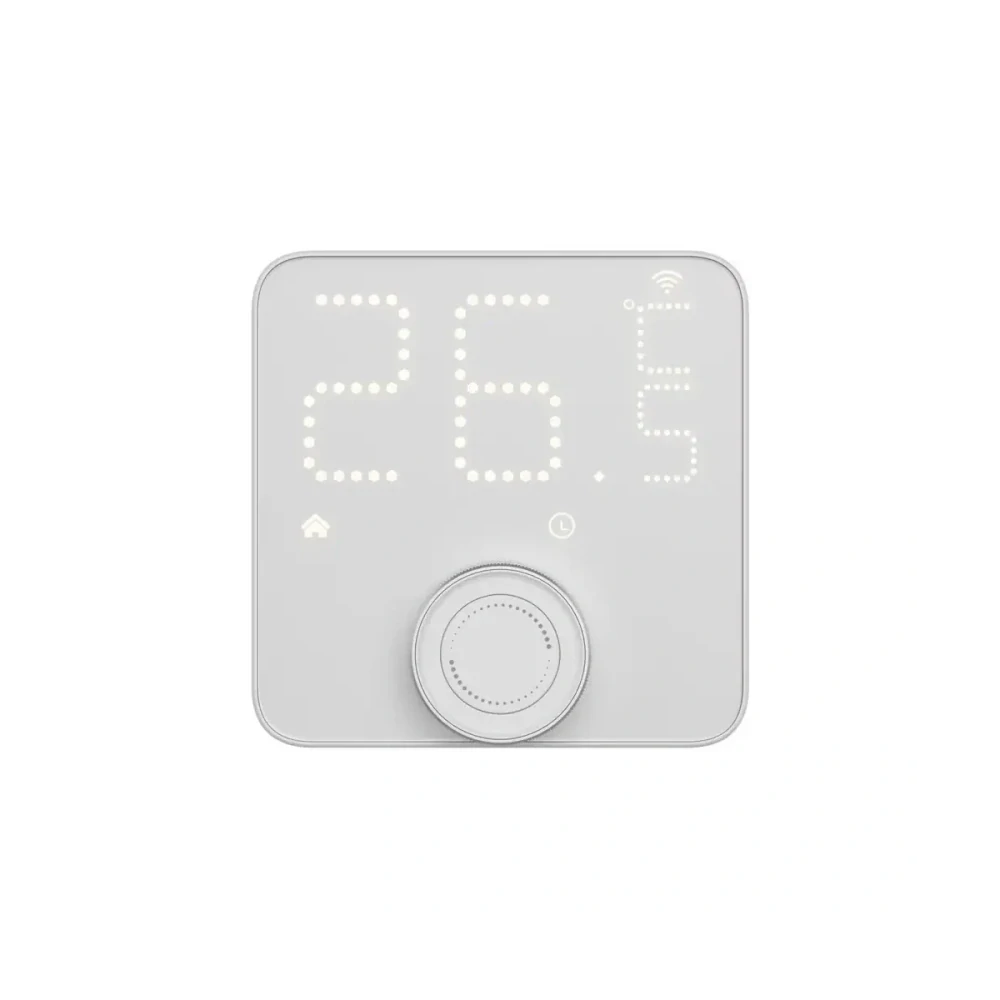

SONOFF Thermostat Core TP-WGZBA – Zigbee termostat pro podlahové topení a kotle

SONOFF Thermostat Core (TP-WGZBA) je chytrý Zigbee termostat pro teplovodní podlahové topení a kotle. Má dva výstupy: napájený výstup do 3 A pro termopohony podlahového topení a beznapěťový kontakt pro spínání kotle. Nabízí 3 týdenní topné plány s až 12 časovými úseky denně, displej, který se sám probudí, když přijdete blíž, a detekci otevřeného okna. Montuje se do instalační krabice ve zdi.

Oblasti využití

• Řízení teplovodního podlahového topení přes termopohony (230 V, max. 3 A)
• Spínání kotle s beznapěťovým vstupem pro termostat (ON/OFF)
• Kombinace obojího – termopohony i kotel z jednoho termostatu
• Centrální ovládání termostatických hlavic SONOFF připojených ke stejné bráně
• Úspora energie díky plánům, detekci otevřeného okna a zastavení kotle po dosažení teploty

Termostat není určen pro elektrické podlahové topení – většina těchto systémů překračuje maximální zátěž výstupu 3 A.

Klíčové vlastnosti

• Dva výstupy – napájený reléový výstup max. 3 A (100–240 V~) pro termopohony a beznapěťový kontakt COM/NO pro kotel
• 3 topné plány, 12 úseků denně – každý plán pokrývá celý týden, mezi plány přepnete jedním dotykem (pracovní dny, dovolená, různé režimy rodiny)

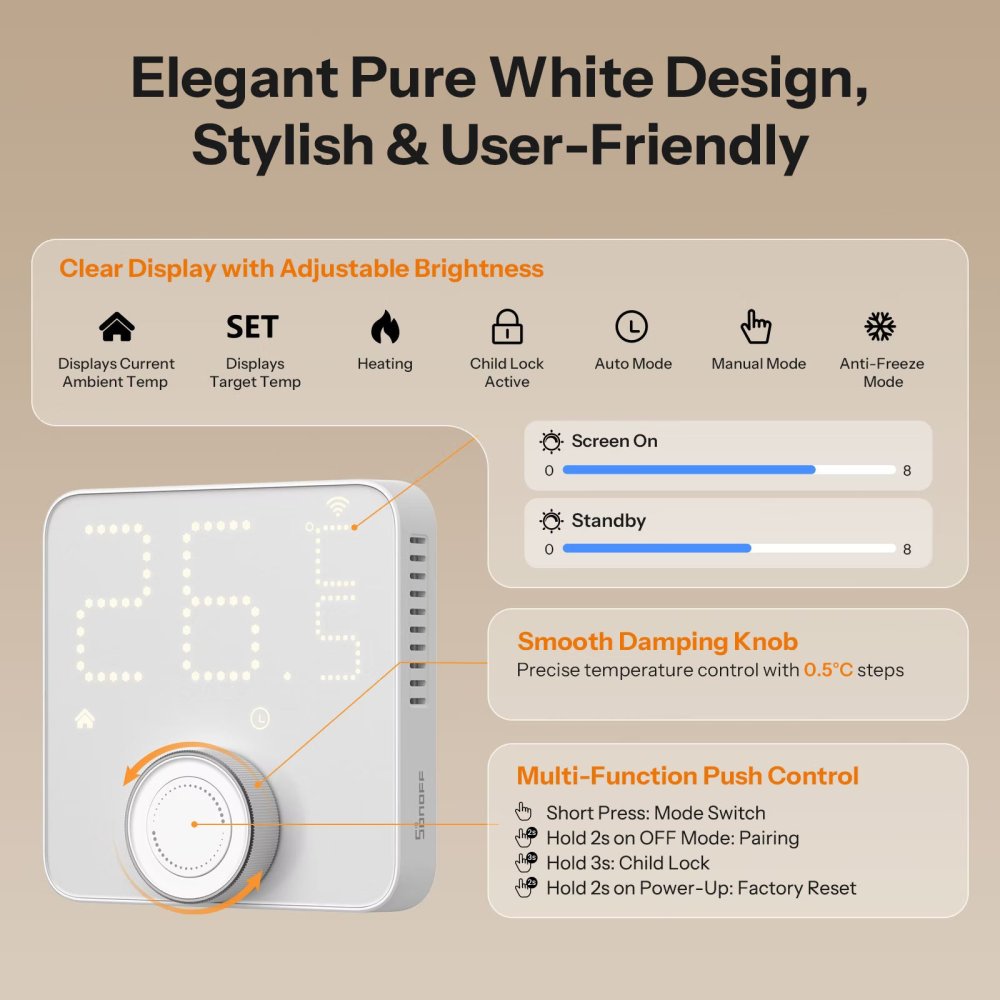

• Displej s automatickým probuzením – vestavěný radar rozsvítí displej při přiblížení a po odchodu ho zhasne; nastavitelný jas a noční režim
• Otočný ovladač – plynulé nastavení teploty v krocích 0,5 °C, rozsah 5–30 °C
• Detekce otevřeného okna – automaticky podle poklesu teploty nebo okamžitě podle dveřního/okenního senzoru SONOFF
• Vzdálený zdroj teploty – topení podle skutečné teploty v místnosti ze senzoru SONOFF, ne podle teploty u stěny
• Ochrany – dětská pojistka, protimrazový režim, ochrana podlahy proti přehřátí s externím NTC čidlem
• Plány běží i bez spojení – vestavěné hodiny reálného času, plány jsou uložené přímo v termostatu

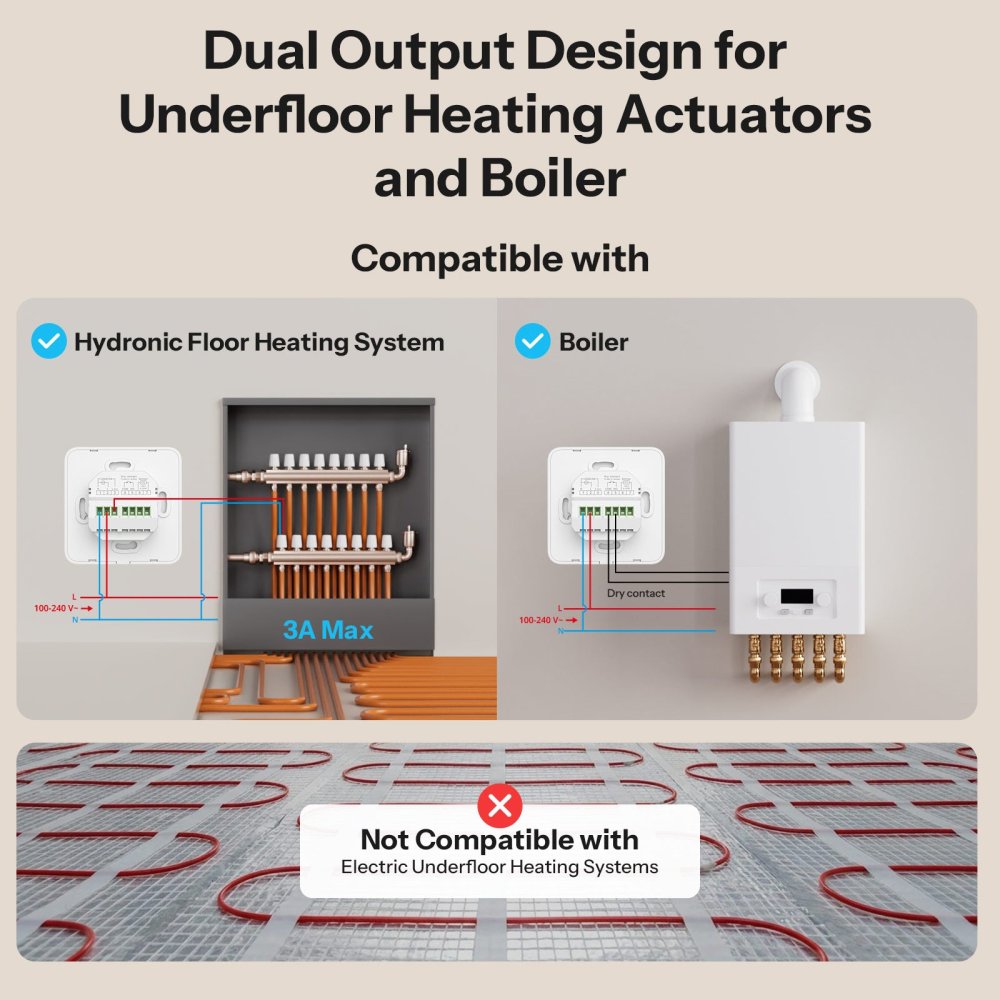

Dva výstupy pro termopohony i kotel

Napájený výstup L Out (max. 3 A, odporová zátěž) spíná termopohony teplovodního podlahového topení. Výchozí nastavení odpovídá termopohonům bez proudu zavřeným (NC), pro termopohony bez proudu otevřené (NO) se logika přepne v aplikaci eWeLink. Beznapěťový kontakt COM/NO slouží k zapínání a vypínání kotle se vstupem pro termostat; výchozí je spínací kontakt (NO), v aplikaci lze zvolit NC. Na beznapěťové svorky se nesmí připojit síťové napětí.

Topné plány a režimy

K dispozici jsou 3 nezávislé týdenní plány, každý až s 12 časovými úseky denně, a aktivní je vždy jeden z nich. Krátkým stiskem středového tlačítka přepínáte automatický a ruční režim. V automatickém režimu ruční změna teploty platí jen do dalšího naplánovaného úseku. Režim Boost rychle vytopí místnost na požadovanou teplotu, dočasné přepsání drží zvolenou teplotu po nastavenou dobu. Otočením ovladače pod minimum („OF") termostat přestane topit a přejde do protimrazového režimu (výchozí 5 °C).

Spínací hysterezi lze nastavit v rozsahu −2,6 až 2,6 °C a teplotu z vestavěného čidla zkorigovat o odchylku. V aplikaci najdete historii cílové a skutečné teploty i topení za posledních 6 měsíců.

Přesnější teplota v místnosti

Vestavěné relé při provozu hřeje a měření ovlivňuje i umístění ve zdi. Termostat proto může topit podle teploty z jiného senzoru SONOFF připojeného ke stejné Zigbee bráně (SNZB-02, SNZB-02P, SNZB-02D, SNZB-02WD, SNZB-02LD, SNZB-02B, SNZB-02M), případně lze nastavit korekci teploty.

Úspora energie

Když teplota během topení klesne o více než 1,5 °C za 5 minut, termostat vyhodnotí otevřené okno a topení pozastaví. S dveřním/okenním senzorem SONOFF (SNZB-04, SNZB-04P, SNZB-04PR2) na stejné bráně se topení zastaví okamžitě po otevření okna a po zavření se obnoví. Po dosažení cílové teploty termostat vypne i kotel.

Ovládání termostatických hlavic

Funkce ovládání z panelu umožňuje řídit z termostatu více termostatických hlavic SONOFF připojených ke stejné bráně. Změny teploty, režimu i plánů se na hlavice synchronizují automaticky. Funkce vyžaduje aktuální firmware brány.

Instalace a zapojení

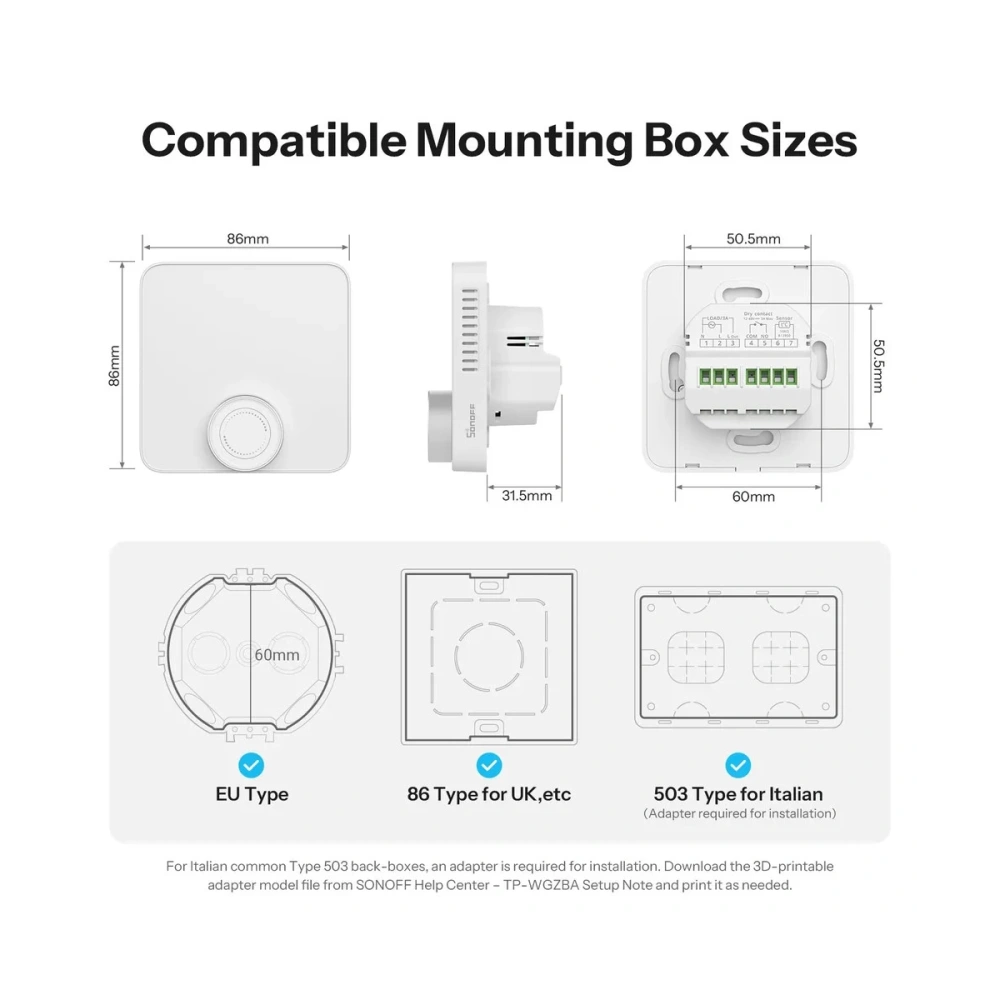

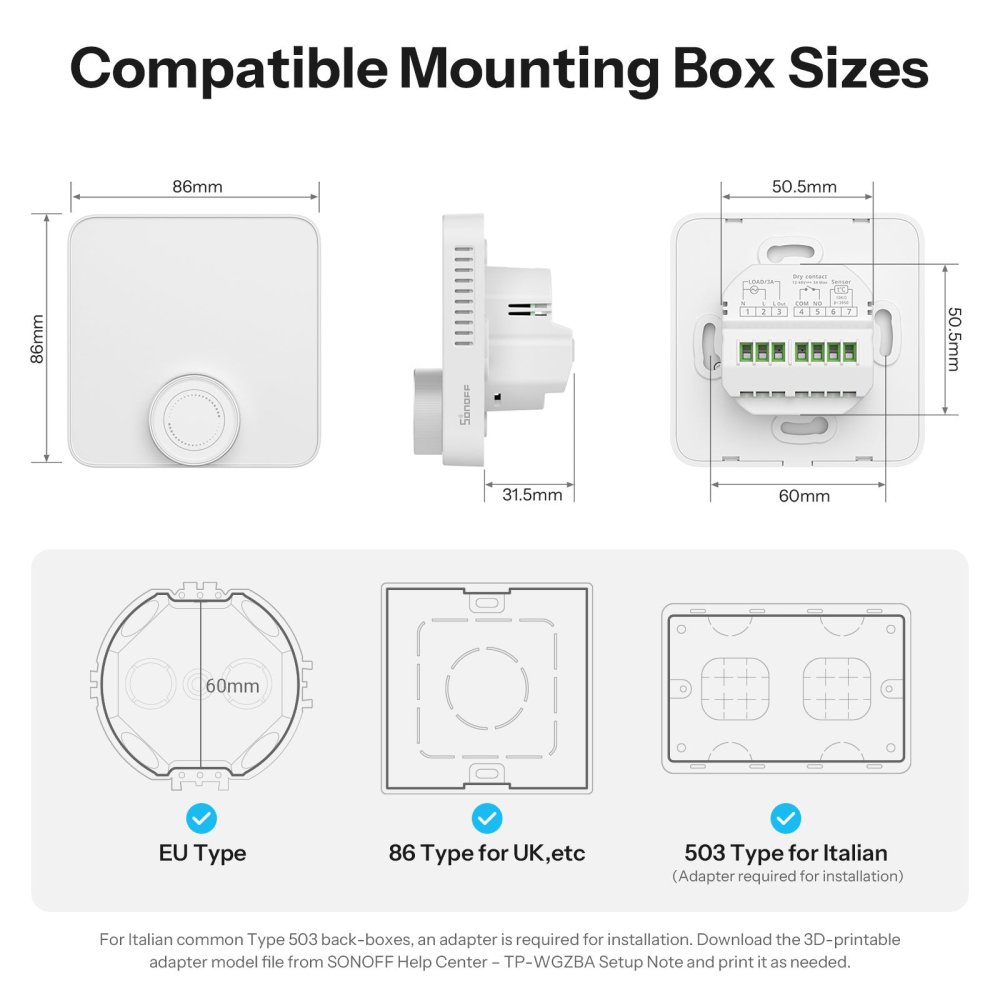

Termostat se montuje do kruhové instalační krabice (EU, rozteč šroubů 60 mm) nebo do čtvercové krabice 86 mm; hloubka zapuštění je 31,5 mm. Potřebuje fázový (L) i nulový (N) vodič. Pokud má váš stávající termostat jen dva vodiče a další v krabici nejsou, nelze ho bez úpravy rozvodu nahradit.

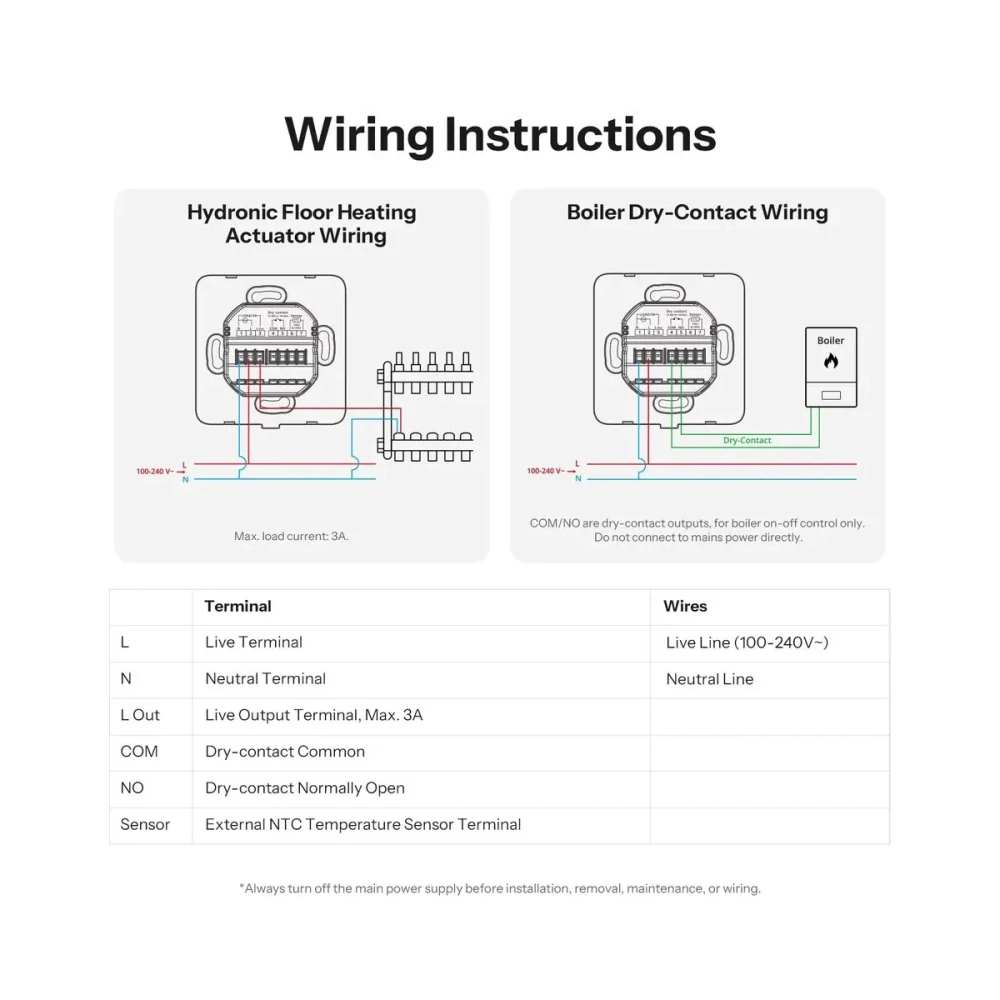

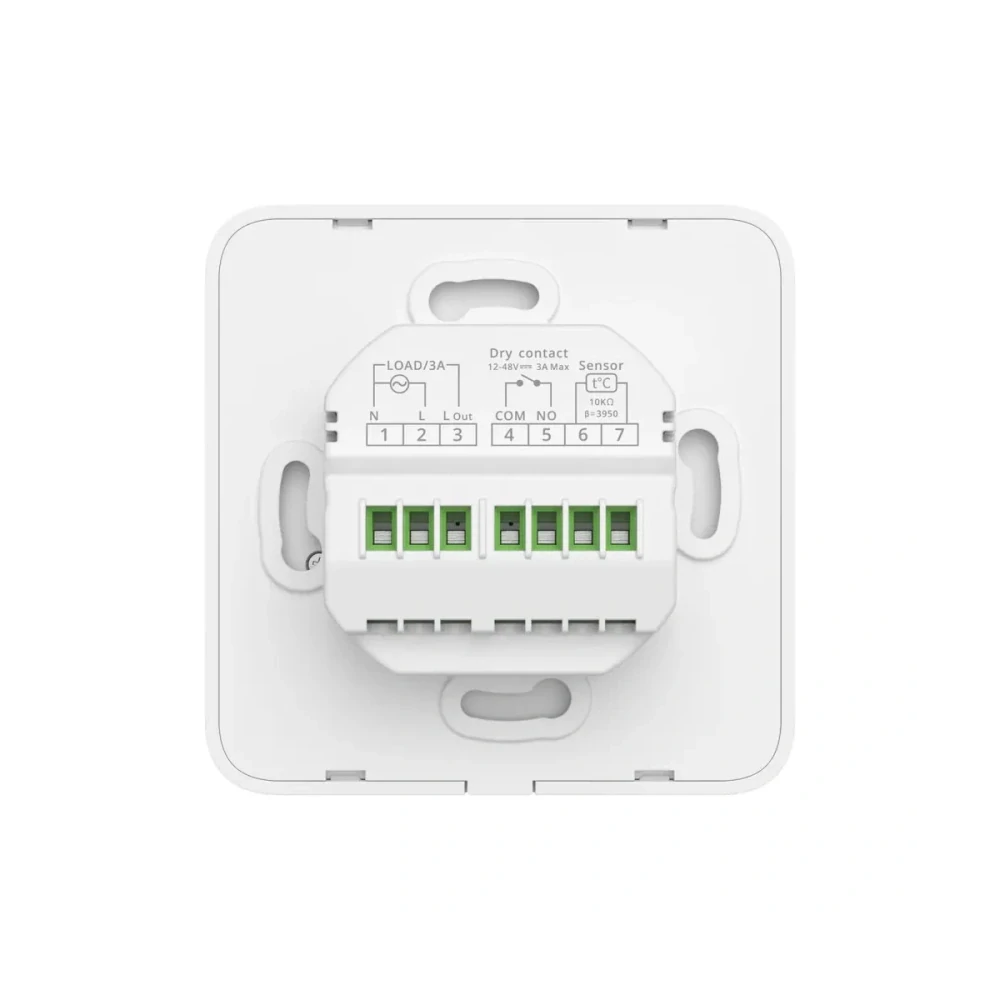

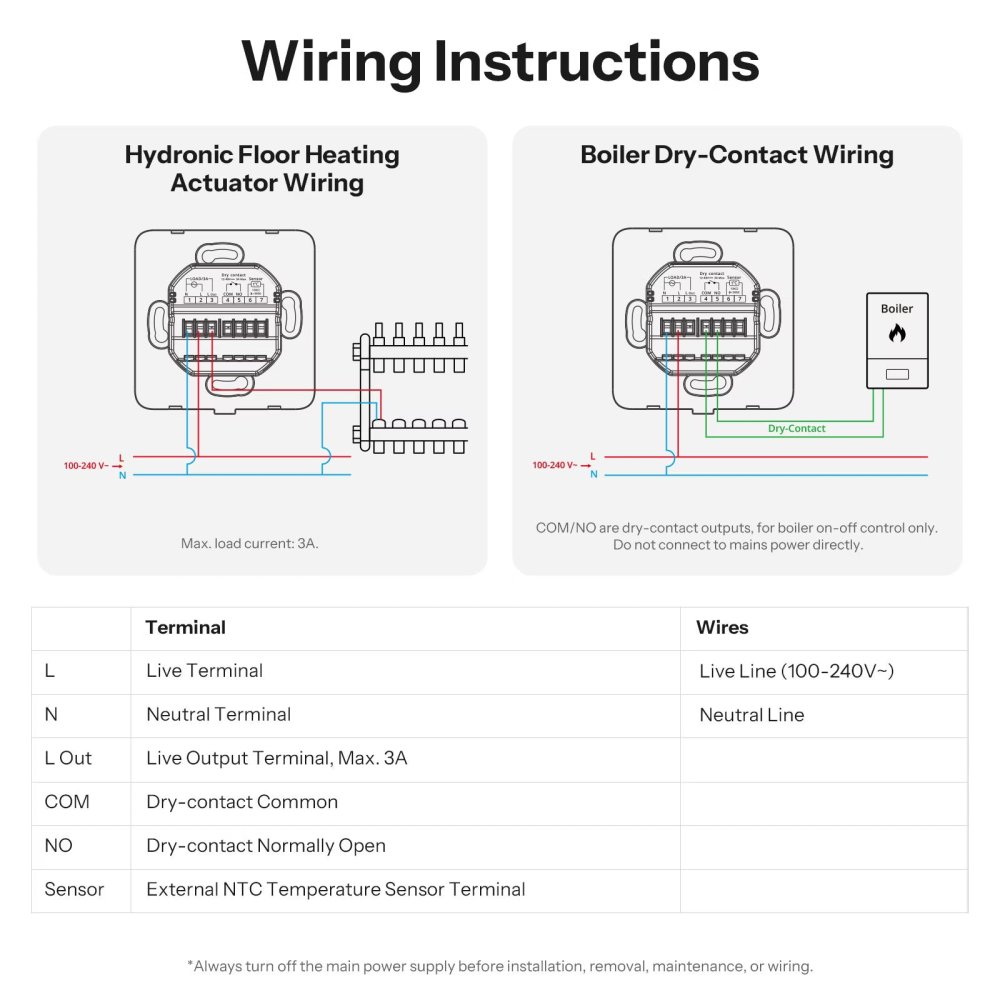

Instalaci musí provést kvalifikovaný elektrikář. Před termostatem musí být jistič nebo proudový chránič s nadproudovou ochranou 16 A. Svorky: N, L (napájení), L Out (výstup pro termopohony, max. 3 A), COM a NO (beznapěťový kontakt pro kotel), 2× Sensor (externí NTC čidlo podlahy 10 kΩ, B 3950 – není součástí balení). Doporučený průřez vodičů 0,2–3,5 mm².

Po prvním zapnutí termostat sám přejde do režimu párování. V aplikaci eWeLink zvolte „Scan", naskenujte QR kód na zařízení a vyberte Zigbee bránu.

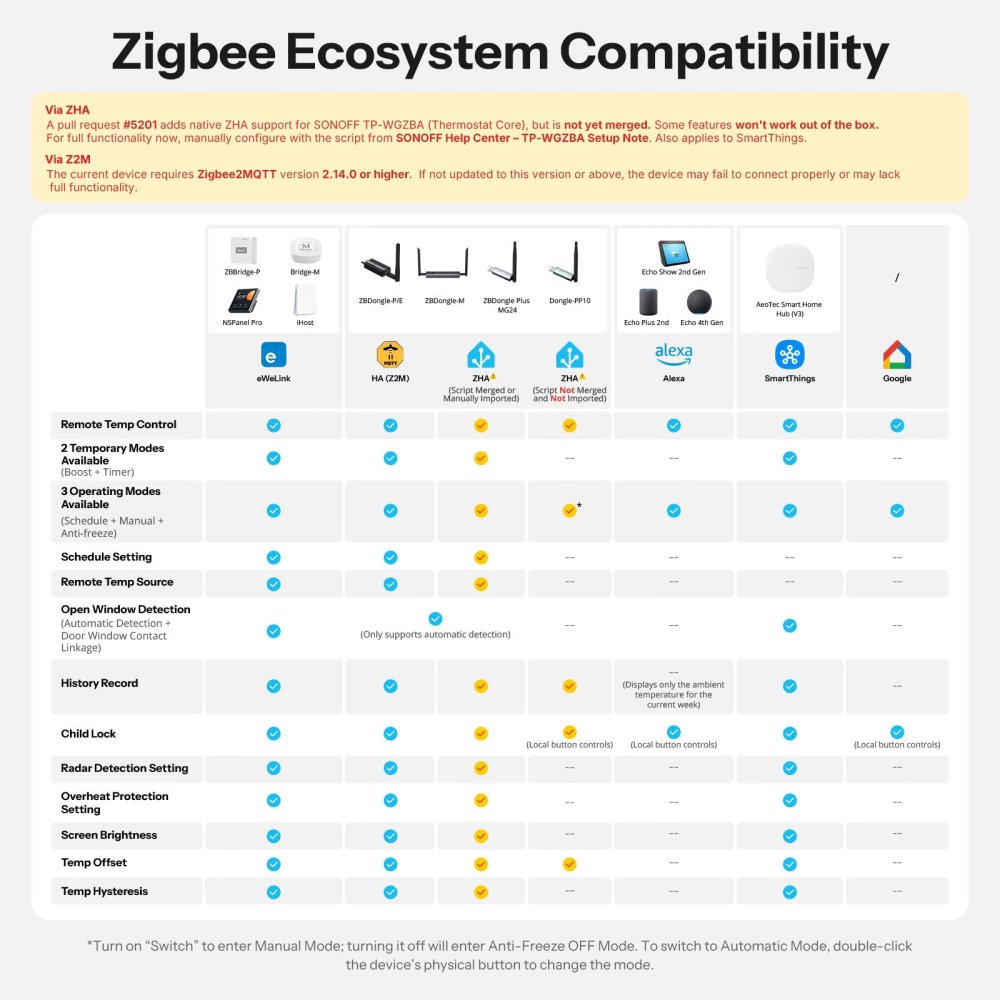

Kompatibilita

• Vyžaduje Zigbee bránu. Aplikace eWeLink přes bránu SONOFF – doporučené ZBBridge-P, ZBBridge-U, NSPanel Pro, iHost; dále ZBDongle-P, ZBDongle-E, Dongle-M, Dongle-PMG24, Dongle-LMG21
• Home Assistant – Zigbee2MQTT od verze 2.14.0; v ZHA zatím není plná nativní podpora, pro všechny funkce je potřeba skript výrobce
• Apple Home přes Matter Bridge (Bridge-M, eWeLink CUBE)
• SmartThings (Aeotec Smart Home Hub V3, s ovladačem výrobce) a Amazon Alexa (Echo s vestavěnou Zigbee bránou)
• Přes eWeLink: Alexa, Google Home a SmartThings – nastavení režimu a teploty

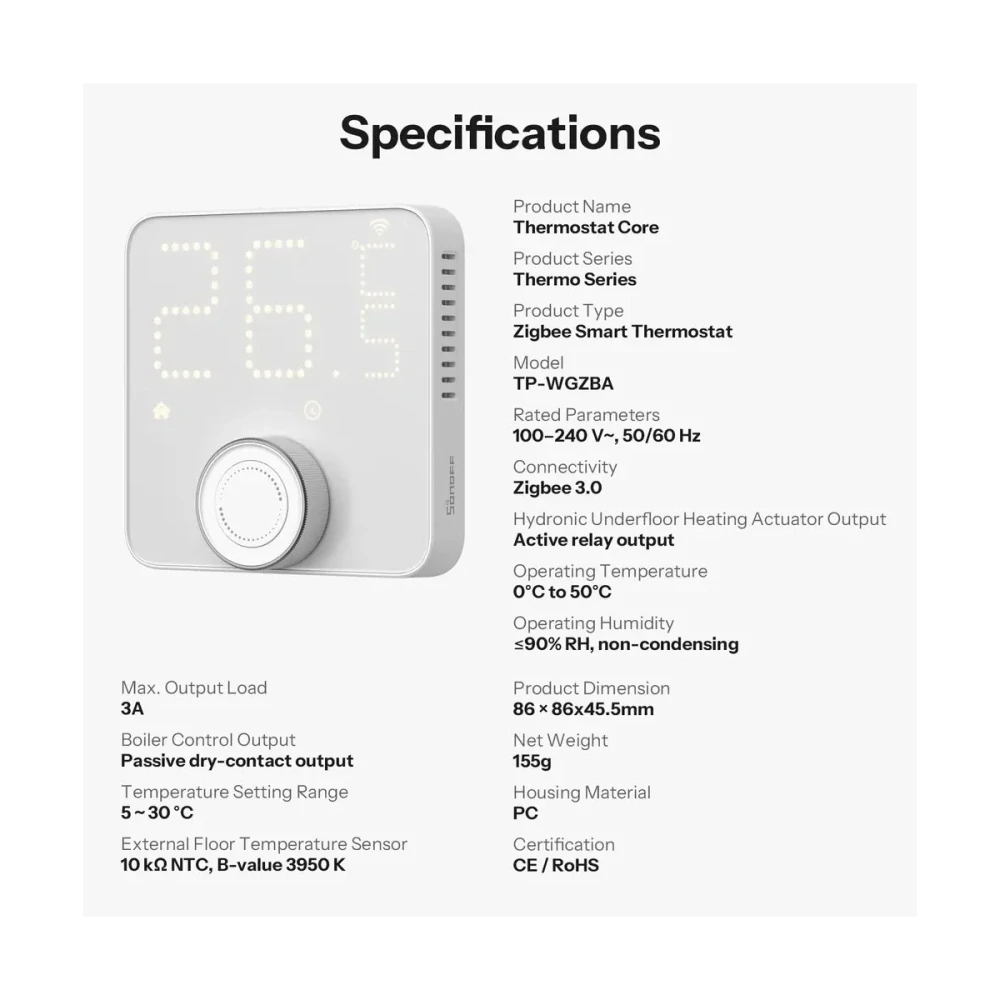

Specifikace

FAQ – časté dotazy

Hodí se pro elektrické podlahové topení?

Ne. Výstup zvládne maximálně 3 A a většina elektrických podlahových topení tuto hodnotu překračuje. Termostat je určen pro teplovodní podlahové topení a kotle.

Jaké kotle umí ovládat?

Kotle se vstupem pro termostat s beznapěťovým kontaktem, které se zapínají a vypínají (ON/OFF). Při požadavku na topení se kontakt COM–NO sepne a kotel se spustí.

Budou plány fungovat při výpadku Zigbee sítě?

Ano. Termostat má vestavěné hodiny reálného času a plány jsou uložené přímo v něm, takže běží dál, dokud je termostat napájený.

Nahradím jím svůj stávající termostat?

Záleží na zapojení. Termostat potřebuje fázový i nulový vodič a ovládací vodiče k termopohonu nebo kotli. Pokud má stávající termostat jen dva vodiče, je potřeba doplnit rozvod. V případě nejistoty se poraďte s elektrikářem.

Potřebuji externí čidlo teploty?

Ne, termostat funguje s vestavěným čidlem. Externí NTC čidlo (10 kΩ, B 3950) je volitelné a slouží k hlídání teploty podlahy a ochraně proti přehřátí.

Jak zapnu dětskou pojistku?

Podržením středového tlačítka na 3 sekundy, nebo v aplikaci. Při zamčení displej po stisku tlačítek ukáže „LC".
