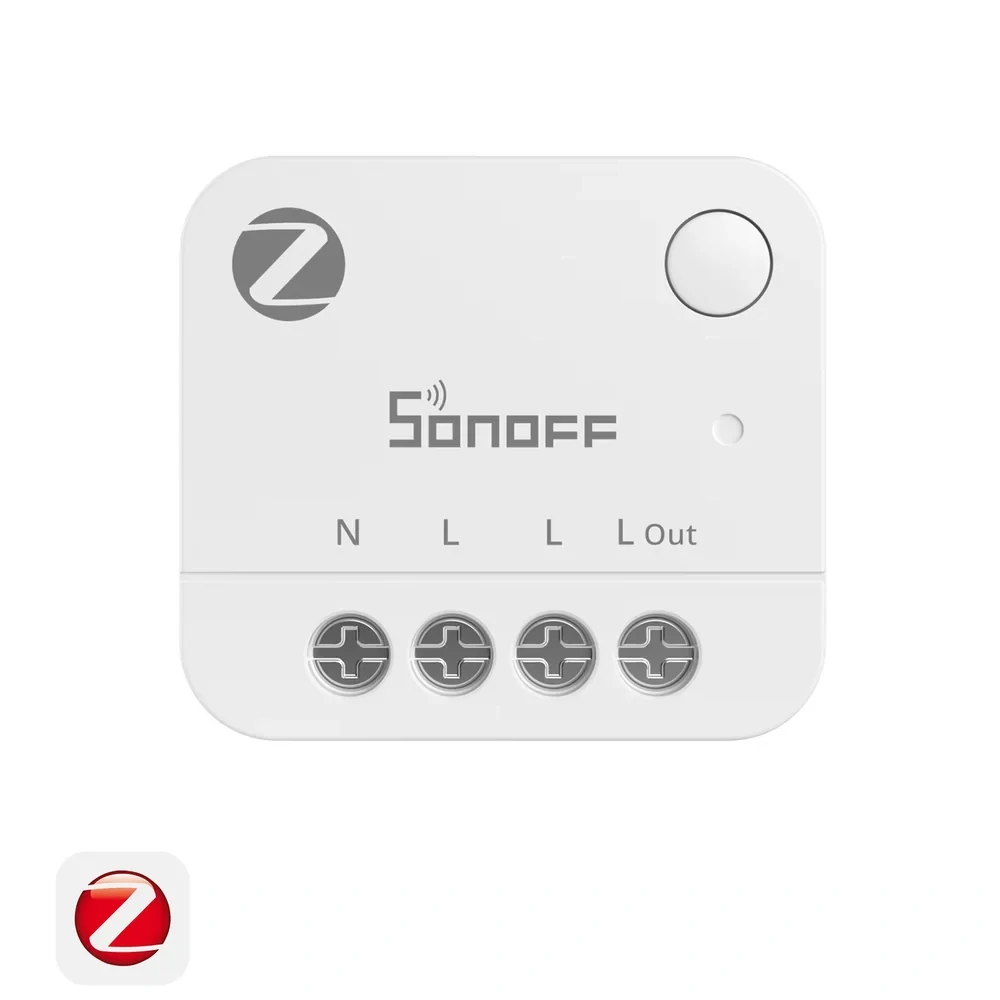

Sonoff Mini PM Zigbee Měřič Spotřeby Energie

SONOFF MINI-ZB1GP je kompaktní Zigbee modul určený pro měření elektrické energie v běžném jednofázovém rozvodu. Sleduje okamžité napětí, proud a výkon, zaznamenává spotřebu a podporuje také obousměrné měření pro sledování výroby energie například z fotovoltaického systému. Naměřená data lze sledovat v aplikaci eWeLink pomocí grafů a historických záznamů, využít pro výpočet nákladů na elektřinu nebo exportovat pro další zpracování. Modul zároveň umožňuje nastavit upozornění podle naměřených hodnot a může sloužit jako Zigbee opakovač pro rozšíření mesh sítě.

Důležité: MINI-ZB1GP není spínací modul. Připojenou zátěž sám nezapíná ani nevypíná, jeho hlavním účelem je měření a sledování elektrických parametrů.

Oblasti využití

• Sledování spotřeby elektrických spotřebičů, zásuvkových okruhů nebo dalších jednofázových zátěží.
• Měření výroby elektrické energie z fotovoltaického systému pomocí obousměrného měření.
• Kontrola nákladů na provoz spotřebičů při pevné ceně elektřiny nebo tarifech podle času odběru.
• Hlídání dokončení pracovního cyklu spotřebiče, například pračky, podle poklesu příkonu pod nastavenou hodnotu.
• Sledování provozních hodin zařízení a upozornění na dosažení nastaveného intervalu údržby.

Klíčové vlastnosti

• Měření v reálném čase: sledování napětí, proudu, výkonu a elektrické energie v aplikaci.
• Obousměrné měření energie: umožňuje sledovat nejen odběr, ale také výrobu elektrické energie.
• Grafy, historie a export dat: naměřené hodnoty lze zobrazovat v přehledech a exportovat pro další zpracování.
• Výpočet nákladů na elektřinu: podporuje pevnou cenu elektřiny i časově odstupňované tarify.
• Sledování stavu spotřebiče: upozornění lze vyvolat po poklesu příkonu pod nastavenou hranici po definovanou dobu, což omezuje falešné vyhodnocení krátkodobých poklesů spotřeby.
• Sledování servisního intervalu: zařízení může počítat dobu provozu nad nastavenou výkonovou hranicí a upozornit na dosažení intervalu údržby.
• Hlídání elektrických hodnot: lze nastavit limity pro proud, napětí a výkon a při jejich překročení odeslat upozornění nebo spustit automatizaci s dalším chytrým zařízením.
• Zigbee 3.0: komunikace prostřednictvím Zigbee sítě a funkce Zigbee opakovače pro rozšíření mesh sítě.
• Zatížení až 16 A: modul je určen pro jednofázové obvody s maximálním proudem 16 A.

Protože MINI-ZB1GP nemá spínací funkci, překročení nastaveného limitu samo o sobě fyzicky neodpojí připojenou zátěž. Pro automatické odpojení lze vytvořit scénu, která při splnění podmínky aktivuje jiné kompatibilní spínací zařízení.

Instalace a použití

MINI-ZB1GP je určen pro skrytou vnitřní instalaci a vyžaduje připojení pracovního nulového vodiče. Před zapojením musí být obvod vypnutý a instalaci i případné řešení závad má provádět kvalifikovaný elektrikář. Modul je určen pouze pro jednofázové napájení 100–240 V~. Před zařízením musí být instalován jistič MCB nebo proudový chránič s nadproudovou ochranou RCBO s jmenovitým proudem 16 A odpovídající národním bezpečnostním předpisům. Pro montáž do instalační krabice je doporučena hloubka 60 mm.

Po prvním zapnutí vstoupí modul automaticky do párovacího režimu. Do aplikace eWeLink se přidává prostřednictvím kompatibilní SONOFF Zigbee brány, například naskenováním QR kódu zařízení nebo spuštěním párovacího režimu brány. Pokud párování neproběhne do tří minut, lze režim znovu aktivovat podržením tlačítka na modulu po dobu pěti sekund. Po přidání lze v aplikaci sledovat naměřené elektrické hodnoty a nastavovat funkce související s měřením a upozorněními.

Kompatibilita

• Aplikace: eWeLink.
• Doporučené SONOFF Zigbee brány: ZBBridge-P, ZBBridge-U, NSPanel Pro a iHost.
• Další kompatibilní SONOFF brány: ZBDongle-P a ZBDongle-E.
• Další platformy: podporováno je propojení přes Matter Bridge pomocí ZBBridge-U, iHost nebo Cube OS se SONOFF Zigbee Dongle; Alexa a SmartThings mohou zařízení zpřístupnit přes odpovídající brány jejich ekosystému.

Specifikace

FAQ – časté dotazy

Je SONOFF MINI-ZB1GP chytrý vypínač?

Ne. MINI-ZB1GP je měřicí modul bez spínací funkce. Připojenou zátěž sám nezapíná ani nevypíná.

Potřebuje MINI-ZB1GP nulový vodič?

Ano. Pro instalaci je nutné připojení pracovního nulového vodiče N.

Jakou Zigbee bránu potřebuji?

Mezi doporučené SONOFF brány patří ZBBridge-P, ZBBridge-U, NSPanel Pro a iHost. Kompatibilní jsou také ZBDongle-P a ZBDongle-E.

Budou se data zaznamenávat, když zařízení ztratí připojení?

Ano. Při dočasném offline stavu se energetická data ukládají lokálně a po obnovení připojení se znovu synchronizují. Pokud je modul zcela bez napájení, data zaznamenávat nemůže.

Lze pomocí MINI-ZB1GP měřit výrobu z fotovoltaických panelů?

Ano. Modul podporuje obousměrné měření energie a v aplikaci lze výrobu zobrazovat jako zápornou hodnotu výkonu.

Jaké maximální zatížení lze přes MINI-ZB1GP připojit?

Modul je určen pro jednofázový obvod 100–240 V~ s proudem maximálně 16 A. Instalaci musí provést kvalifikovaný elektrikář a před modulem má být instalován 16A MCB nebo RCBO.
