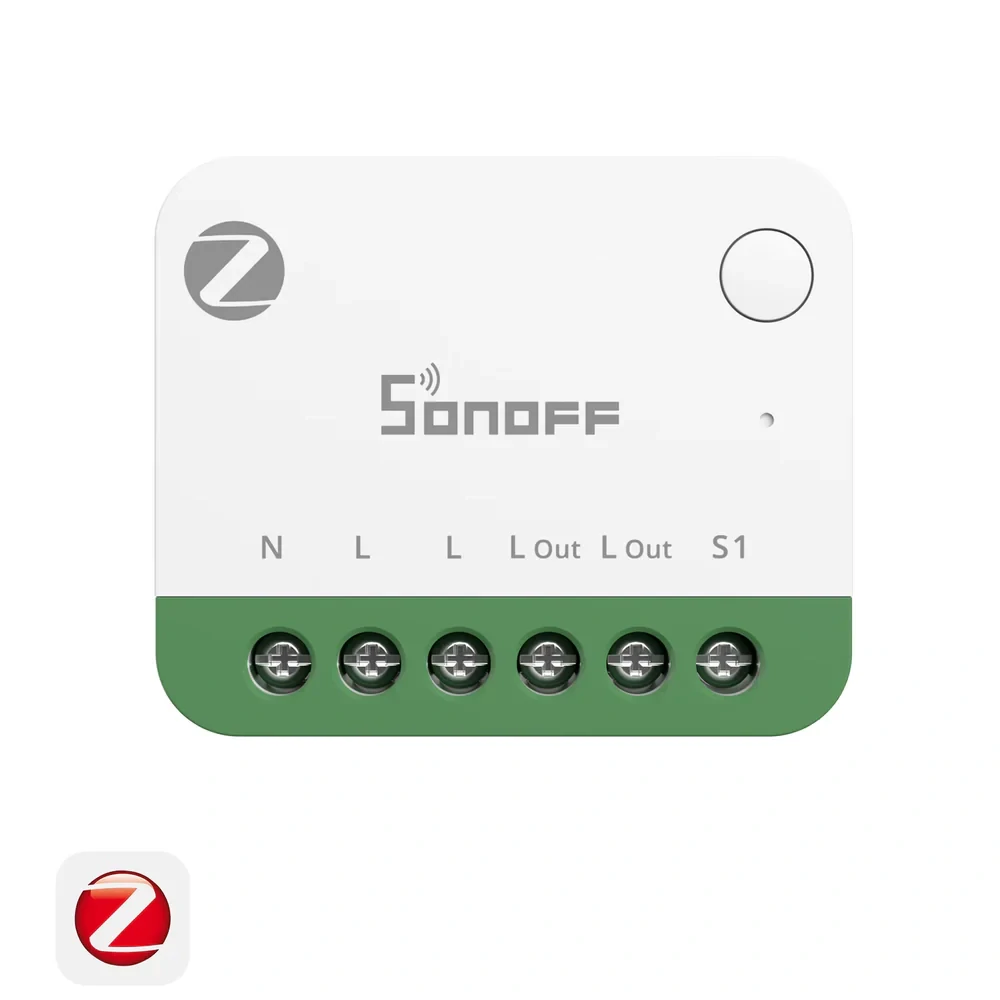

Sonoff Mini One PM Zigbee spínač s měřením spotřeby

SONOFF MINI-ZB1GSP MINI ONE PM Zigbee je kompaktní jednokanálový chytrý spínač s měřením spotřeby, určený pro skrytou instalaci za klasický nástěnný vypínač nebo do instalační krabice. Přes Zigbee 3.0 umožňuje zapínat a vypínat připojený elektrický okruh, vytvářet automatizace a současně sledovat napětí, proud, výkon i spotřebovanou energii. Podporuje také obousměrné měření energie, takže kromě spotřeby dokáže sledovat výrobu například z balkónového solárního systému. Díky rozměrům 39,5 × 33 × 16,8 mm se hodí pro modernizaci stávající elektroinstalace, přičemž pro montáž je doporučena instalační krabice s hloubkou 60 mm.

Oblasti využití

• Chytré ovládání stávajícího osvětlení při zachování původního nástěnného vypínače.
• Spínání ventilátoru, topného zařízení nebo jiného spotřebiče s odporovou zátěží do 16 A.
• Sledování okamžitého příkonu a dlouhodobé spotřeby konkrétního elektrického zařízení.
• Kontrola nákladů na provoz spotřebičů pomocí historie spotřeby a nastavitelných tarifů elektřiny.
• Sledování spotřeby i výroby elektrické energie u kompatibilních balkónových solárních systémů.
• Rozšíření Zigbee mesh sítě v domě nebo bytě díky funkci Zigbee routeru/opakovače signálu.

Klíčové vlastnosti

• Zigbee 3.0 – spínač komunikuje prostřednictvím Zigbee a současně funguje jako router, který předává signál dalším Zigbee zařízením a pomáhá rozšiřovat mesh síť.
• Spínání až 16 A – jmenovité zatížení je 16 A při 110–240 V AC, 50/60 Hz pro odporovou zátěž.
• Měření spotřeby – sleduje napětí, proud, aktuální výkon a množství spotřebované energie včetně historie a grafického zobrazení dat.
• Obousměrné měření energie – umožňuje sledovat také energii vyráběnou například balkónovými solárními panely.
• Výpočet nákladů na elektřinu – podporuje vlastní měnu, sazby a časově odstupňované tarify pro vyhodnocení nákladů podle skutečné spotřeby.
• Ochranné funkce – lze nastavit limity proudu, napětí a výkonu; při jejich překročení může zařízení automaticky odpojit připojený okruh. Podporována je ochrana proti přetížení, nadproudu, přepětí a podpětí.
• Upozornění podle spotřeby – zařízení může upozornit na dokončení práce spotřebiče, pokud jeho příkon po nastavenou dobu klesne pod určenou hodnotu.
• Připomínka údržby – lze sledovat dobu provozu nad nastaveným výkonovým limitem a po dosažení zadaného intervalu zobrazit upozornění na údržbu.
• Detach Relay – režim umožňuje oddělit vstup nástěnného vypínače od relé, takže například chytré světlo může zůstat trvale napájené i při použití fyzického vypínače.
• Časovače a automatizace – podporuje plánované spínání, odpočet, automatizace a chytré scény.

MINI-ZB1GSP může v Zigbee síti fungovat jako opakovač signálu. Uvedená komunikační vzdálenost mezi spínačem a bránou je ve volném prostoru až 180 metrů ve standardním režimu a až 250 metrů při zapnutém režimu Turbo.

Instalace a použití

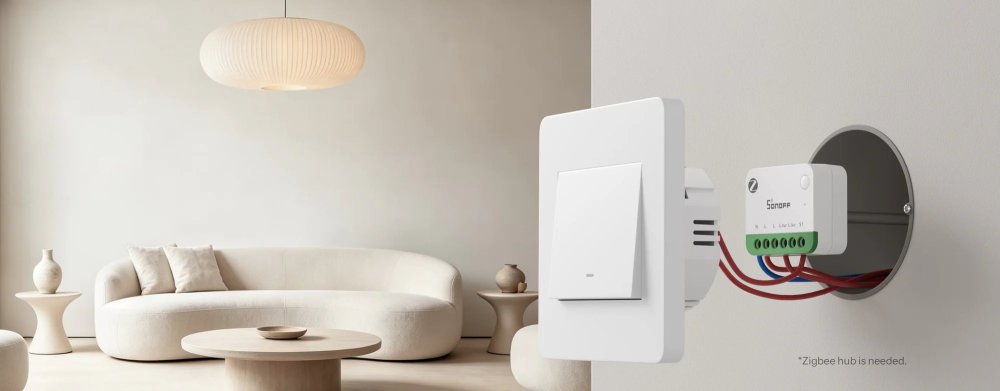

Spínač je určen pro skrytou vnitřní instalaci a vyžaduje připojení fázového i nulového vodiče. Díky rozměrům 39,5 × 33 × 16,8 mm jej lze umístit za stávající vypínač do instalační krabice; pro montáž je doporučena krabice s hloubkou 60 mm. Pro připojení se používají měděné vodiče o průřezu 0,75 až 2,5 mm². Zařízení má dvě svorky Lout zapojené paralelně – pokud je na každou připojena zátěž, obě se zapínají a vypínají současně.

Pro běžné použití v systému eWeLink se MINI-ZB1GSP přidává přes kompatibilní SONOFF Zigbee bránu. Po připojení lze ovládat relé, vytvářet časovače a automatizace a sledovat energetická data. Spínač lze také integrovat do Home Assistant prostřednictvím Zigbee koordinátoru a řešení ZHA nebo Zigbee2MQTT.

Kompatibilita

• SONOFF Zigbee ekosystém – pro použití s aplikací eWeLink vyžaduje kompatibilní SONOFF Zigbee bránu.
• Home Assistant – podporována je integrace prostřednictvím ZHA nebo Zigbee2MQTT.
• Apple Home – zařízení lze zpřístupnit do Apple Home prostřednictvím podporovaného Matter Bridge, například SONOFF ZBBridge-U, iHost nebo Cube OS se SONOFF Zigbee Dongle.
• Amazon Alexa a SmartThings – přímé zapojení do těchto ekosystémů je možné prostřednictvím odpovídající kompatibilní Zigbee brány daného ekosystému.
• Zigbee Binding – po konfiguraci v Home Assistant může kompatibilní tlačítko SONOFF SNZB-01M komunikovat přímo s MINI-ZB1GSP bez průchodu přes bránu při každém povelu.

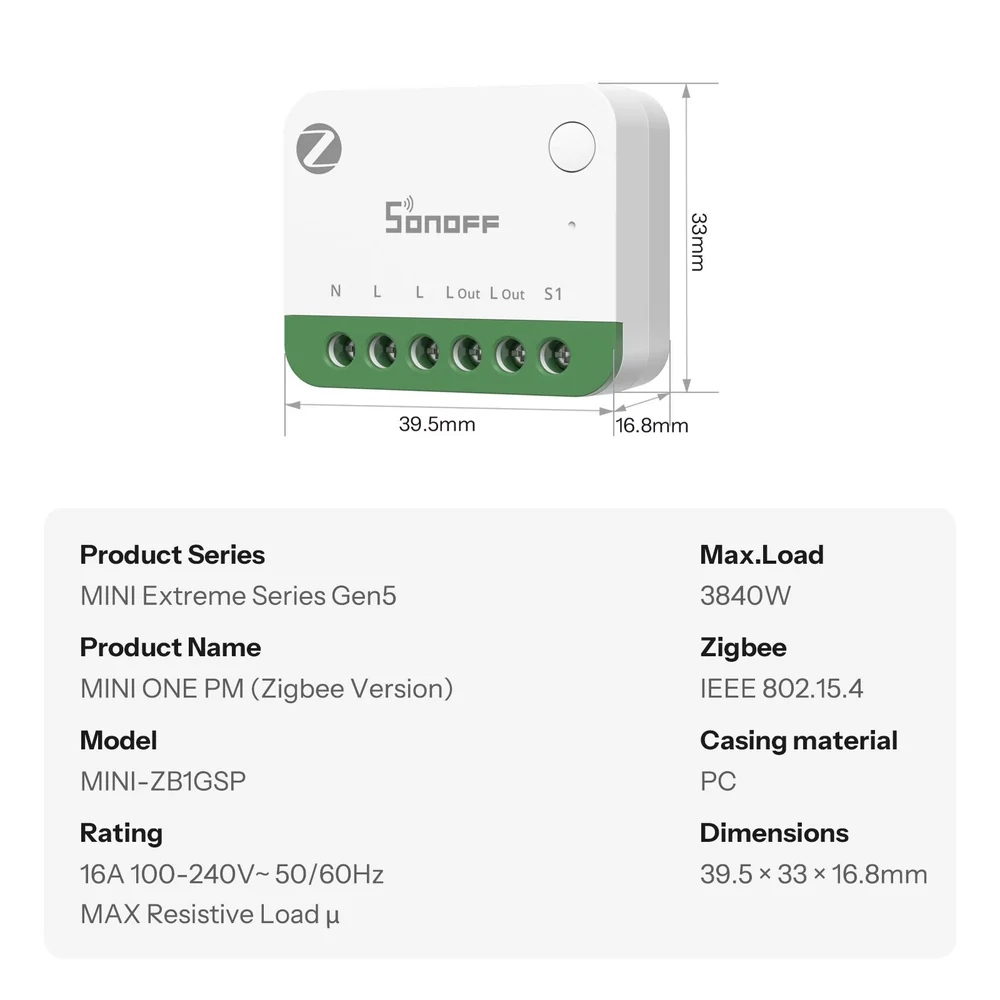

Specifikace

FAQ – časté dotazy

Potřebuje SONOFF MINI-ZB1GSP nulový vodič?

Ano. Pro instalaci MINI-ZB1GSP je nutné připojení fázového i nulového vodiče.

Potřebuji k SONOFF MINI-ZB1GSP Zigbee bránu?

Pro přidání do aplikace eWeLink je potřeba kompatibilní SONOFF Zigbee brána. V Home Assistant lze zařízení připojit prostřednictvím kompatibilního Zigbee koordinátoru pomocí ZHA nebo Zigbee2MQTT.

Funguje SONOFF MINI-ZB1GSP s Home Assistant?

Ano. MINI-ZB1GSP lze integrovat do Home Assistant prostřednictvím ZHA nebo Zigbee2MQTT.

Jaké údaje o spotřebě MINI-ZB1GSP měří?

Zařízení sleduje napětí, proud, aktuální výkon a spotřebovanou energii. Energetická data lze zobrazovat v grafech a využít také pro výpočet nákladů podle nastavených sazeb elektřiny.

Ukládá MINI-ZB1GSP energetická data i při výpadku spojení?

Ano. Pokud je zařízení napájené, ale dočasně offline, energetická data se ukládají lokálně a po obnovení spojení se znovu synchronizují. Pokud je samotný spínač bez napájení, data zaznamenávat nemůže.

Lze SONOFF MINI-ZB1GSP použít pro sledování výroby ze solárních panelů?

Ano. Spínač podporuje obousměrné měření energie a výrobu lze v aplikaci evidovat jako zápornou hodnotu. Tato funkce je určená například pro sledování balkónových solárních systémů.
