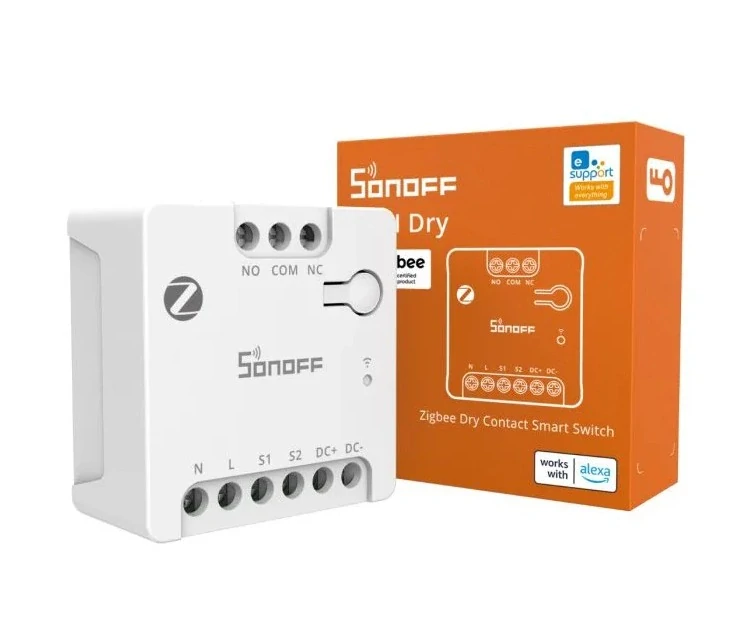

SONOFF MINI Dry Zigbee (suchý kontakt)

SONOFF MINI-ZBD MINI Dry je kompaktní Zigbee chytrý spínač se suchým, tedy beznapěťovým kontaktem NO/NC, určený pro ovládání zařízení, která ke spuštění potřebují pouze sepnutí nebo rozepnutí řídicího kontaktu. Hodí se například pro garážová vrata, elektrické brány, kotle, topné systémy, SG-Ready tepelná čerpadla nebo zavlažování. Modul lze napájet ze sítě 100–240 V AC nebo nízkonapěťovým zdrojem 12–48 V DC a vedle suchého kontaktu umožňuje také přímé ovládání nízkopříkonových DC motorů a solenoidových ventilů. Komunikuje prostřednictvím Zigbee, podporuje automatizace a při trvalém napájení zároveň funguje jako Zigbee router, který pomáhá rozšiřovat mesh síť.

Oblasti využití

• Chytré ovládání garážových vrat nebo elektrické brány pomocí beznapěťového kontaktu.
• Zapojení do řídicího vstupu kotle, topného systému nebo SG-Ready tepelného čerpadla.
• Automatické spouštění zavlažování a postřikovačů podle nastaveného časového plánu.
• Ovládání malých stejnosměrných motorů a solenoidových ventilů s příkonem do 8 W.
• Řízení elektrického projekčního plátna nebo dalších zařízení se vstupem pro suchý kontakt.
• Použití v nízkonapěťových 12–48V DC instalacích, například v karavanu, na lodi nebo v systému napájeném z baterie či solárního zdroje.
• Ovládání výkonnějšího zařízení prostřednictvím vhodného externího stykače, kdy MINI-ZBD slouží pouze jako řídicí prvek.

Klíčové vlastnosti

• Suchý kontakt NO/NC – relé podporuje normálně otevřený i normálně zavřený kontakt. Samotný suchý kontakt nepřivádí do ovládaného vstupu vlastní napětí.
• Napájení AC i DC – modul lze napájet 100–240 V AC, 50/60 Hz nebo 12–48 V DC. Oba způsoby napájení se nesmí připojit současně.
• Ovládání nízkonapěťových DC zařízení – podporována je odporová zátěž do 24 V DC / 2 A nebo malé 12/24V DC motory a solenoidové ventily do 8 W.
• Zigbee komunikace – MINI-ZBD používá Zigbee IEEE 802.15.4 a pro chytré ovládání pracuje s kompatibilní Zigbee bránou.
• Zigbee router – trvale napájený modul předává komunikaci dalších Zigbee zařízení a pomáhá rozšiřovat mesh síť.
• Turbo Mode – umožňuje zvýšit sílu Zigbee signálu a rozšířit pokrytí Zigbee sítě.
• eWeLink a automatizace – přes kompatibilní SONOFF Zigbee bránu lze modul přidat do aplikace eWeLink, dálkově jej ovládat a používat v časových plánech a automatizacích.
• Možnost řízení vyšších výkonů přes stykač – beznapěťový kontakt lze využít jako řídicí signál pro vhodný externí stykač, který následně spíná výkonnější zařízení.

Výstupní svorka určená pro přímé napájení zátěže podporuje pouze DC zařízení. AC zátěž se na tento výstup nesmí připojit. Pro zařízení, která mají vlastní napájení a řídicí vstup, se používá beznapěťový kontakt NO/COM/NC.

Instalace a použití

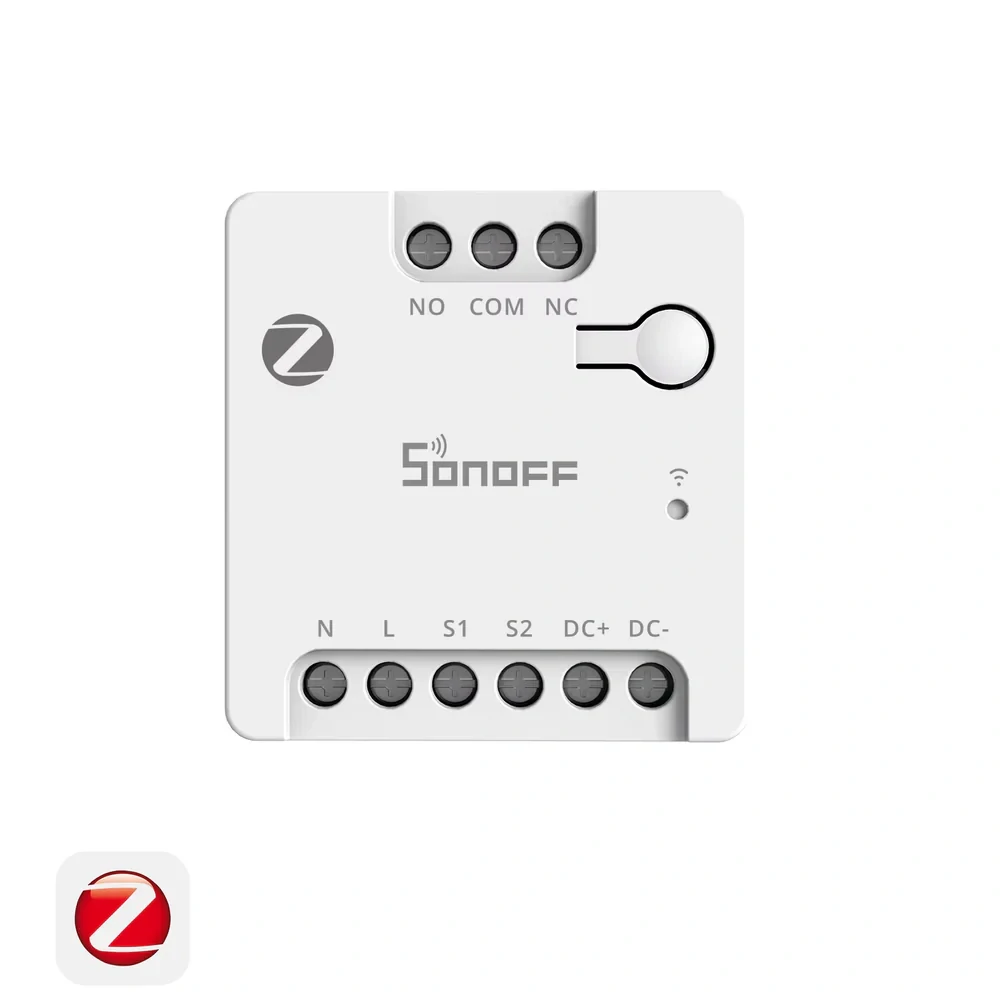

MINI-ZBD má rozměry 41 × 43 × 21,5 mm a je určen pro vnitřní skrytou instalaci. Modul lze napájet buď přes svorky pro 100–240 V AC, nebo prostřednictvím 12–48 V DC; AC a DC napájení nikdy nepřipojujte současně. Pro připojení ovládaného zařízení jsou k dispozici svorky suchého kontaktu NO, COM a NC. Modul obsahuje také svorky S1 a S2 a pro vodiče je určen průřez 0,75 až 1,5 mm².

Pro chytré ovládání je potřeba kompatibilní Zigbee brána. Při použití ekosystému eWeLink se zařízení přidá prostřednictvím kompatibilní SONOFF Zigbee brány a následně jej lze ovládat v aplikaci, používat v časových plánech a zapojovat do automatizací. Při instalaci je nutné respektovat omezení výstupní zátěže – přímý výstup je určen pouze pro DC zátěž a nesmí se na něj připojit AC spotřebič.

Kompatibilita

• eWeLink – pro použití v aplikaci je vyžadována kompatibilní SONOFF Zigbee brána.
• Home Assistant – MINI-ZBD podporuje integraci s Home Assistant. Výrobce uvádí také možnost přímé komunikace se SONOFF SNZB-01M po jednorázovém nastavení v Home Assistant.
• Apple Home – zařízení lze zpřístupnit do Apple Home prostřednictvím Matter Bridge.
• Matter Bridge – výrobce uvádí SONOFF ZBBridge-U, iHost a Cube OS se SONOFF Zigbee Dongle.
• Samsung SmartThings – přímé připojení k Samsung bráně vyžaduje instalaci příslušného ovladače; alternativou je cloud-to-cloud integrace přes SONOFF bránu.

Specifikace

FAQ – časté dotazy

Co znamená, že má SONOFF MINI-ZBD suchý kontakt?

Suchý neboli beznapěťový kontakt pouze spojí nebo rozpojí svorky NO/COM/NC a sám do ovládacího vstupu nepřivádí napětí. Díky tomu lze ovládat například vstup garážových vrat, brány, kotle nebo tepelného čerpadla.

Potřebuje SONOFF MINI-ZBD Zigbee bránu?

Ano. Pro chytré ovládání, časové plány a automatizace je potřeba kompatibilní Zigbee brána. Pro aplikaci eWeLink výrobce požaduje kompatibilní SONOFF Zigbee hub.

Jakým napětím lze MINI-ZBD napájet?

Modul lze napájet 100–240 V AC při 50/60 Hz nebo 12–48 V DC. AC a DC napájení se nesmí připojit současně.

Mohu přes MINI-ZBD přímo spínat 230V spotřebič?

Přímý výstup pro zátěž je určen pouze pro DC zařízení. AC zátěž se na něj nesmí připojit. Pro ovládání výkonnějších zařízení lze beznapěťový kontakt použít jako řídicí signál pro vhodný externí stykač.

Funguje SONOFF MINI-ZBD s Home Assistant?

Ano. Home Assistant je mezi podporovanými způsoby integrace. Výrobce uvádí také možnost po jednorázovém nastavení v Home Assistant propojit MINI-ZBD přímo s tlačítkem SONOFF SNZB-01M.

Funguje MINI-ZBD jako Zigbee router?

Ano. Trvale napájený MINI-ZBD předává komunikaci dalších Zigbee zařízení a pomáhá rozšiřovat pokrytí a stabilitu Zigbee mesh sítě.
