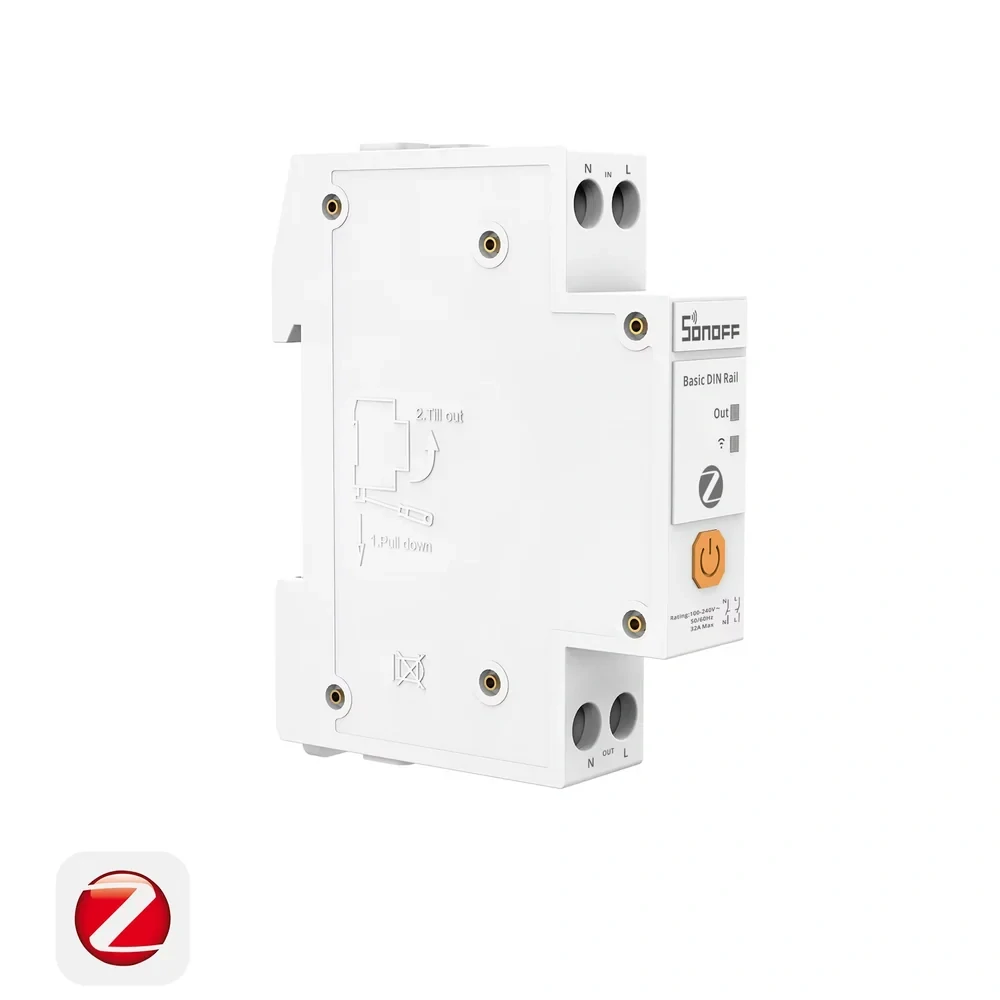

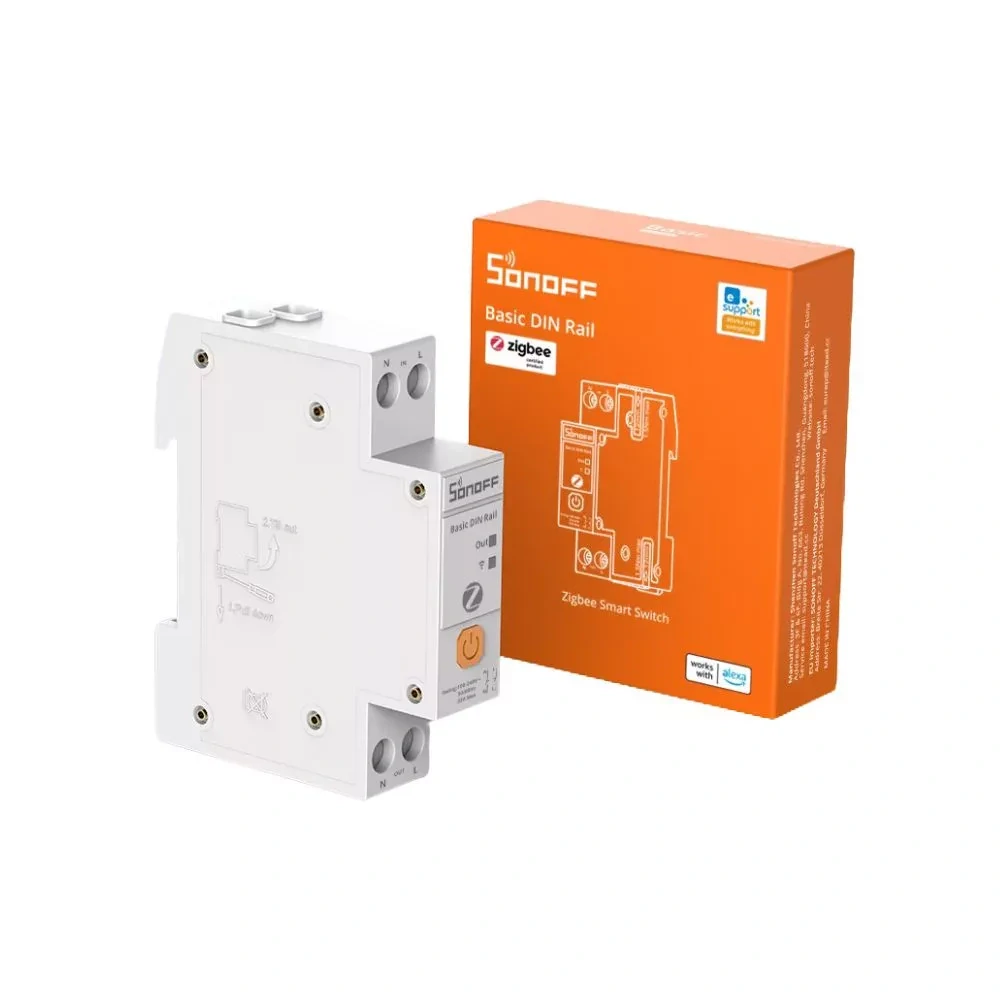

Sonoff BASIC-ZB1GSP Zigbee spínač 32A na DIN lištu

SONOFF BASIC-ZB1GSP je jednofázový chytrý Zigbee spínač s měřením spotřeby určený pro montáž na standardní DIN lištu v elektrickém rozvaděči. Umožňuje vzdáleně zapínat a vypínat celý elektrický okruh, sledovat napětí, proud, výkon i spotřebu energie a nastavit ochranné limity pro přetížení. Spínání je dvoupólové, takže při vypnutí zařízení odpojí současně fázový i nulový vodič. Díky maximálnímu proudu 32 A je vhodný i pro výkonnější spotřebiče a samostatné okruhy, například elektrické vytápění, ohřev vody nebo nabíjení elektromobilu. Pro chytré funkce vyžaduje kompatibilní Zigbee bránu.

Oblasti využití

• Vzdálené ovládání samostatného elektrického okruhu v domovním nebo komerčním rozvaděči.
• Řízení elektrického podlahového vytápění, ohřívače vody, tepelného čerpadla nebo dalších výkonnějších spotřebičů.
• Spínání napájení nabíjecího okruhu pro elektromobil s proudem až 32 A.
• Sledování spotřeby vybraného okruhu a získání přehledu o jeho denním, týdenním, měsíčním nebo dlouhodobějším provozu.
• Automatické vypnutí okruhu při překročení nastaveného proudu, napětí nebo výkonu.

Klíčové vlastnosti

• Zigbee 3.0 – komunikace prostřednictvím Zigbee sítě a kompatibilní Zigbee brány; zařízení zároveň funguje jako Zigbee router a pomáhá rozšiřovat dosah mesh sítě.
• Maximální proud 32 A a maximální zatížení 7680 W pro ovládání výkonnějších jednofázových elektrických okruhů.
• Měření elektrických veličin – sledování napětí, proudu, okamžitého výkonu a spotřebované elektrické energie.
• Historie spotřeby – přehled denní, týdenní, měsíční a až 180denní spotřeby s možností exportu dat.
• Nastavitelná ochrana proti přetížení – lze definovat limity proudu, napětí a výkonu; při jejich překročení zařízení automaticky odpojí výstup.
• Dvoupólové spínání – při vypnutí jsou současně rozpojeny vodiče L i N.
• Časové funkce – podporuje plánované zapnutí a vypnutí, odloženou akci a opakované časovače.
• Inching režim – po nastaveném intervalu může zařízení automaticky změnit stav; čas lze nastavit od 0,5 sekundy do 23 hodin 59 minut 59,5 sekundy.
• Stav po obnovení napájení – lze zvolit zapnuto, vypnuto nebo poslední stav před výpadkem.
• Chytré scény – zařízení lze využít jako podmínku i vykonavatele automatizací, včetně scén založených na výkonu nebo spotřebě.
• Ruční ovládání – krátkým stisknutím tlačítka na zařízení lze výstup přímo zapnout nebo vypnout.
• Kryt z PC plastu s klasifikací UL94 V-0 pro zvýšenou odolnost materiálu proti hoření.

Instalace a použití

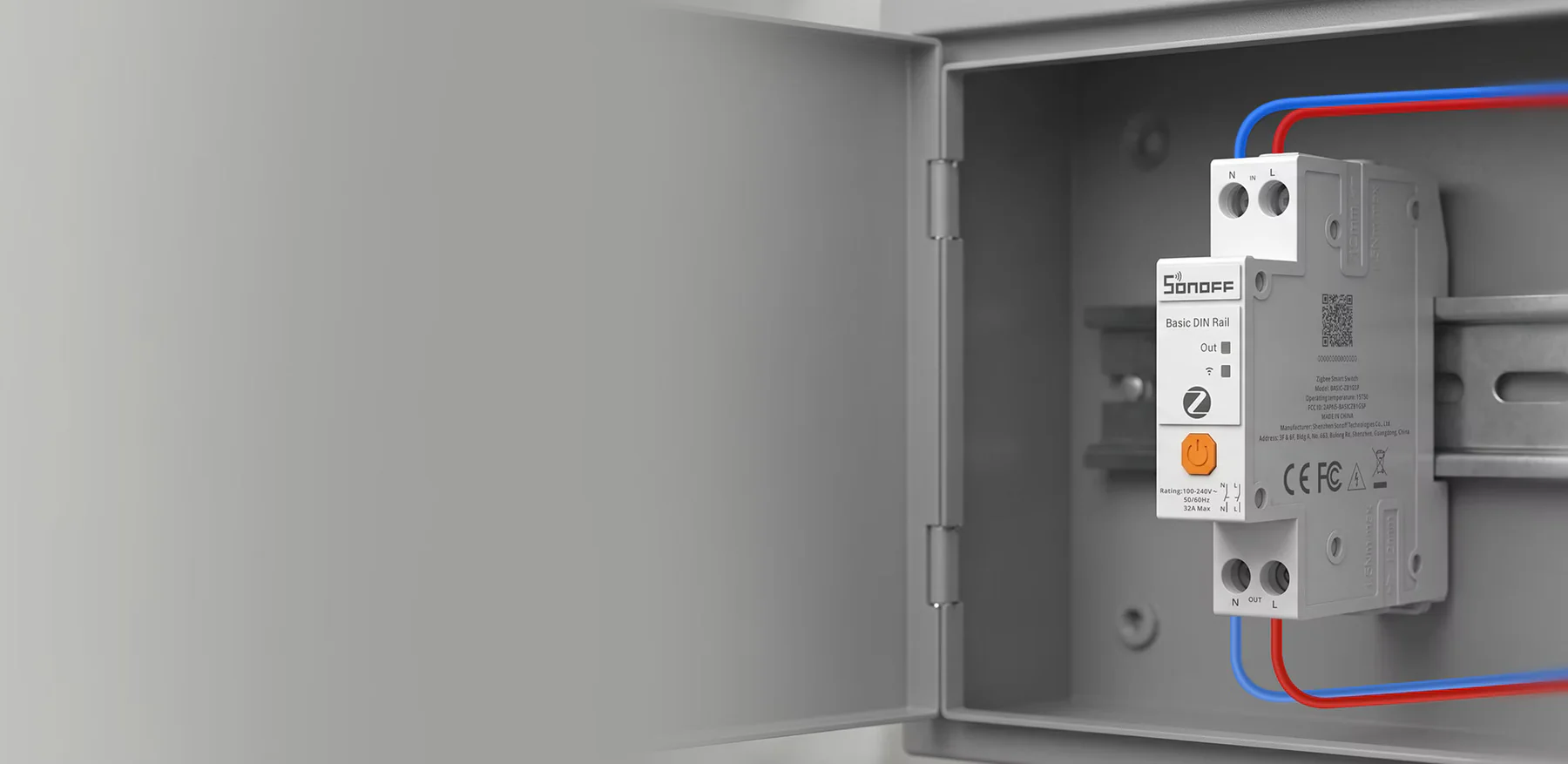

SONOFF BASIC-ZB1GSP se montuje do elektrického rozvaděče na standardní DIN lištu a výrobce požaduje instalaci za předřazeným jističem MCB nebo RCBO s nadproudovou ochranou do 32 A. Zařízení je určeno pouze pro jednofázové napájení 100–240 V AC. Zapojení a údržbu musí provádět odborně způsobilý elektrikář; během instalace musí být napájení vypnuté a nesmí dojít k záměně svorek L a N.

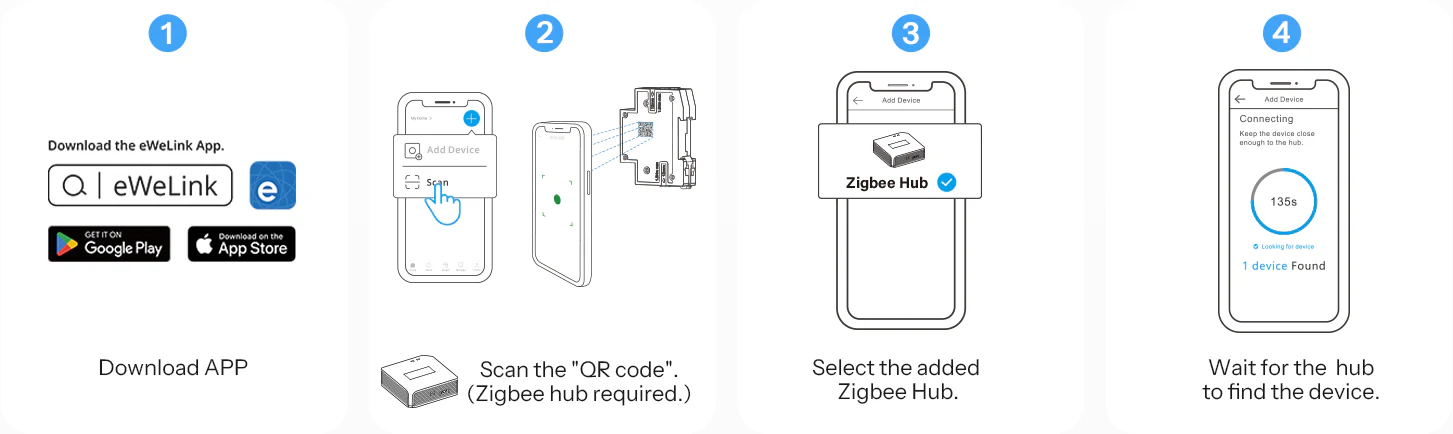

Po prvním zapnutí zařízení automaticky přejde do režimu párování. Do aplikace eWeLink se nejprve přidá kompatibilní SONOFF Zigbee brána a následně samotný spínač, například naskenováním QR kódu nebo spuštěním párovacího režimu brány. Pokud zařízení není spárováno do tří minut, režim párování se ukončí; znovu jej lze aktivovat přidržením tlačítka přibližně 5 sekund. Pro správné měření spotřeby musí být nulový vodič zátěže připojen k výstupní svorce N zařízení.

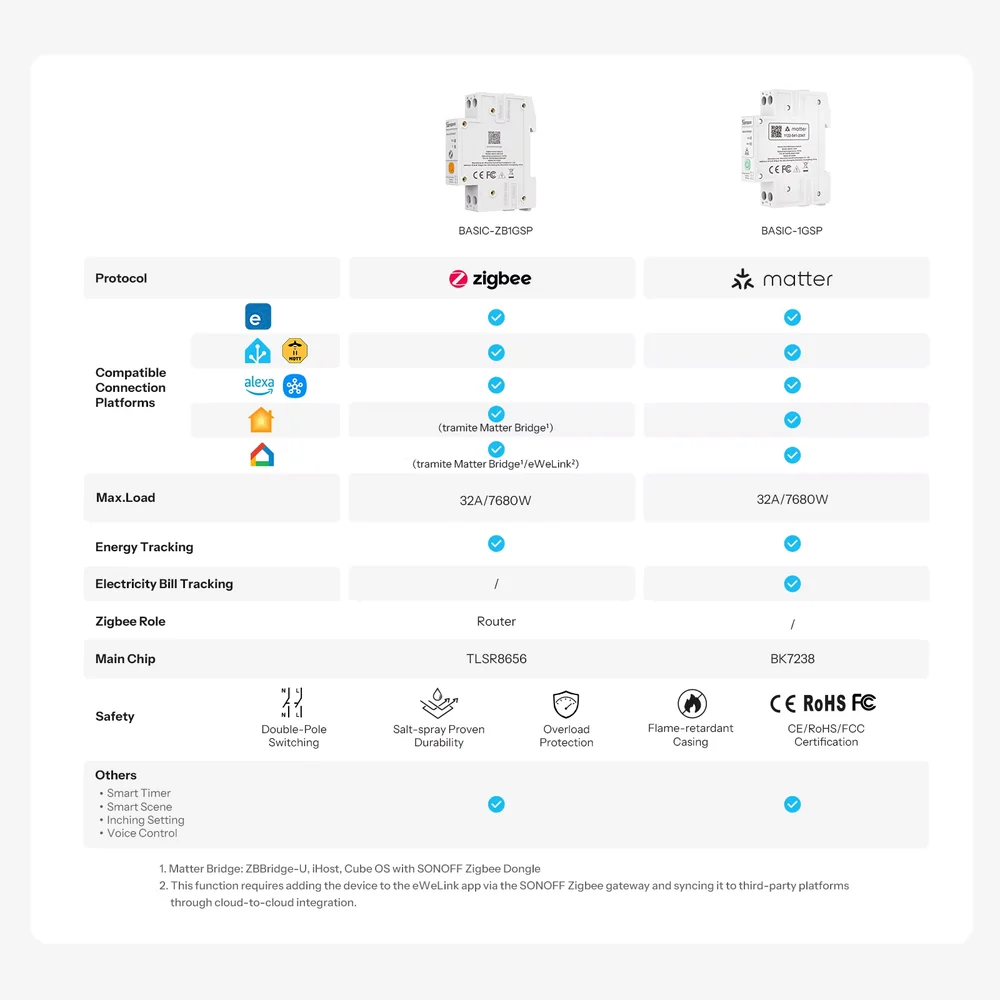

Kompatibilita

• eWeLink – vzdálené ovládání, statistiky spotřeby, export dat, časovače, ochranné limity, inching režim, upozornění a chytré scény.
• SONOFF Zigbee brány – doporučené modely Sonoff ZigBee Bridge PRO, SONOFF Bridge Max, NSPanel Pro a iHost; podporovány jsou také Sonoff Zigbee 3.0 USB Dongle Plus.
• Amazon Alexa a Google Home – hlasové zapnutí a vypnutí po propojení zařízení prostřednictvím podporovaného ekosystému.
• Samsung SmartThings a IFTTT – integrace prostřednictvím propojení účtu eWeLink.
• Home Assistant – podporováno ovládání, automatizace a statistiky spotřeby.
• Apple Home – integrace je možná prostřednictvím Matter Bridge, například pomocí SONOFF Bridge Max nebo řešení eWeLink CUBE.

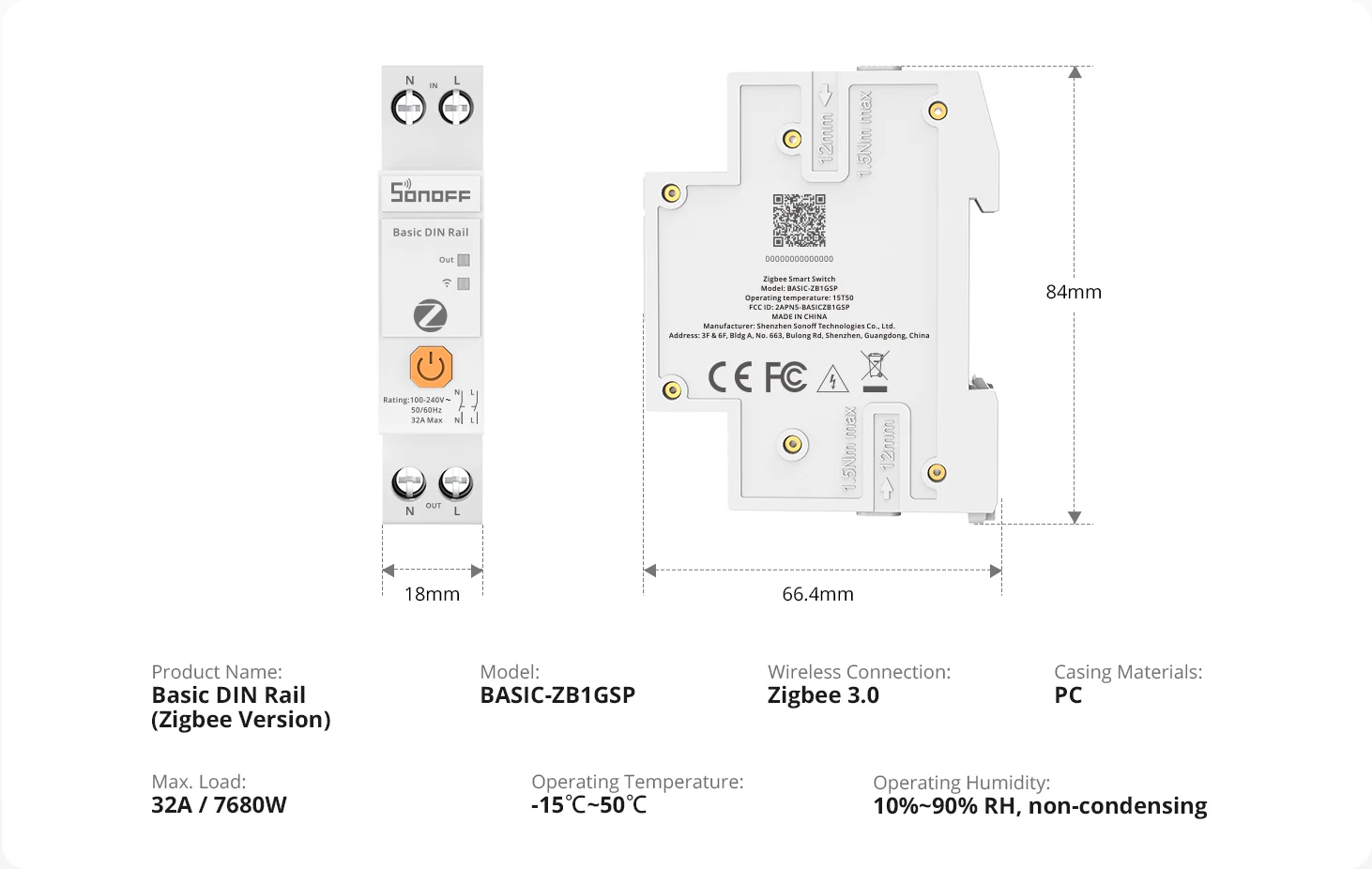

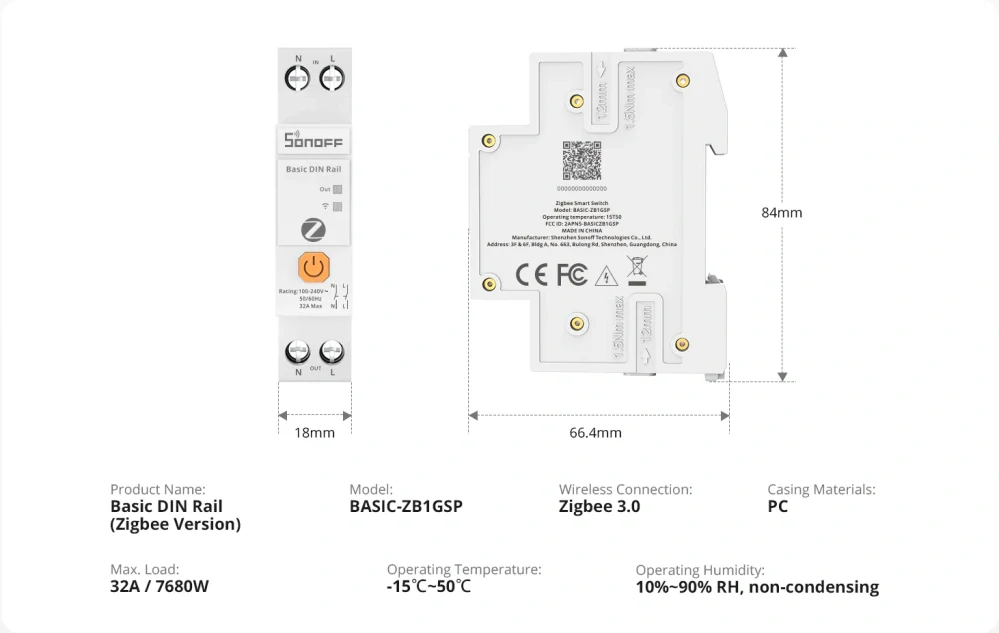

Specifikace

FAQ – časté dotazy

Potřebuji k SONOFF BASIC-ZB1GSP Zigbee bránu?

Ano. Pro připojení k chytré domácnosti je nutná kompatibilní Zigbee brána. SONOFF doporučuje například ZBBridge-P, ZBBridge-U, NSPanel Pro nebo iHost.

Jaké spotřebiče může BASIC-ZB1GSP ovládat?

Zařízení je určeno pro jednofázové elektrické okruhy do 32 A a maximálního zatížení 7680 W. Použít jej lze například pro elektrické podlahové vytápění, ohřívač vody, tepelné čerpadlo, nabíjecí okruh elektromobilu nebo další větší spotřebiče.

Umí SONOFF BASIC-ZB1GSP měřit spotřebu elektřiny?

Ano. Měří napětí, proud, výkon a spotřebu elektrické energie. V eWeLink lze zobrazit historii spotřeby až za 180 dní a data také exportovat. Pro měření musí být nulový vodič zátěže připojen k výstupní svorce N.

Ukládá se spotřeba také při výpadku internetu?

Ano. Pokud je zařízení napájené, ale je offline, údaje o spotřebě se ukládají lokálně a po obnovení připojení se znovu synchronizují. Pokud je samotný spínač bez napájení, data se v této době neukládají.

Lze BASIC-ZB1GSP použít v třífázové síti?

Ne. Zařízení je určeno pouze pro jednofázové napájení 100–240 V AC. Připojení k vícefázovému napájení není povoleno.

Musí instalaci provádět elektrikář?

Ano. BASIC-ZB1GSP se zapojuje přímo do elektrického rozvaděče a výrobce požaduje instalaci a údržbu odborně způsobilým elektrikářem. Před zařízení musí být instalován odpovídající MCB nebo RCBO s nadproudovou ochranou do 32 A.
