Jak automatizovat garážová vrata

Možnost ovládat garážová vrata na dálku je dnes běžnou součástí chytré domácnosti. Právě s tímto cílem byl navržen modul SONOFF MINI-D – kompaktní spínací modul s Wi-Fi, který podporuje standard Matter a je vhodný i pro jednoduché dodatečné instalace.

Co budete potřebovat

• 1× SONOFF MINI-D
• základní elektrikářské nářadí

Instalace

Samotná instalace modulu je poměrně jednoduchá.

SONOFF MINI-D lze napájet dvěma způsoby:

• ze střídavého napětí 100-240 V AC
• ze stejnosměrného napětí 12-48 V DC

V tomto návodu použijeme napájení ze střídavého napětí.

Napájení modulu pomocí AC vstupu

1. Fázový vodič (L) připojte do svorky označené písmenem L.
2. Neutrální vodič (N) připojte do svorky označené písmenem N.

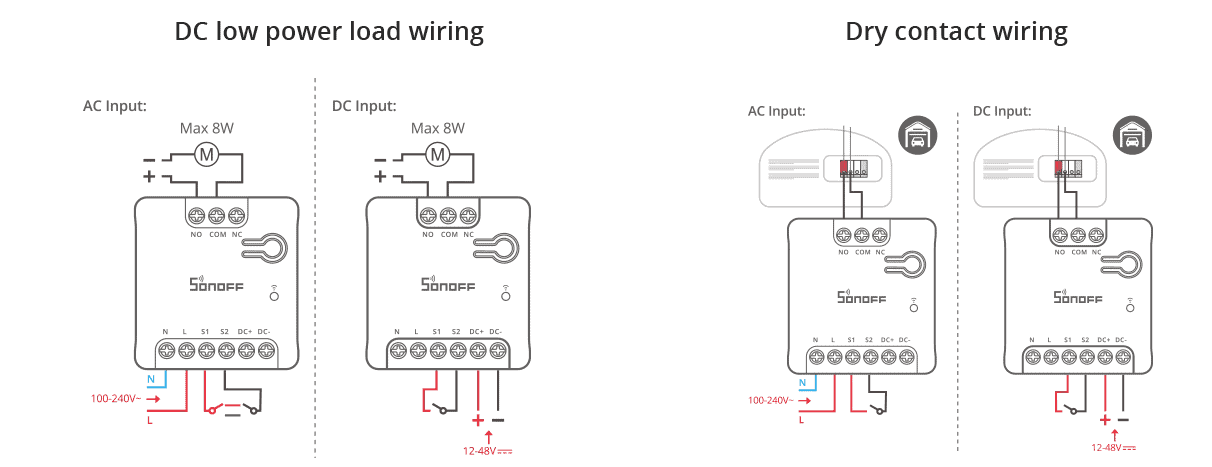

Na schématu výše je vidět typické zapojení – fáze je přivedena na svorku L a nulový vodič na svorku N.

Vodiče pro ovládání garážových vrat

Pro propojení modulu MINI-D s pohonem garážových vrat budete potřebovat dva ovládací vodiče.

1. Připojte vodič ze svorky COM modulu MINI-D na svorku COM motoru garážových vrat.
2. Druhý vodič připojte ze svorky NC modulu MINI-D na odpovídající svorku motoru.

Poznámka: Konkrétní zapojení se může lišit podle typu pohonu. Vždy vycházejte z dokumentace výrobce motoru garážových vrat.

Párování s aplikací eWeLink

Po zapnutí modul obvykle automaticky přejde do režimu párování. Pokud se tak nestane nebo časový limit vyprší, podržte tlačítko na modulu přibližně 5 sekund, dokud nezačne LED dioda blikat.

Podrobný postup párování zařízení v aplikaci eWeLink najdete v našem návodu zde.

Nastavení MINI-D

Pro správnou funkci garážových vrat je potřeba upravit některá nastavení, zejména funkci inching a režim přepínače.

Funkce inching u zařízení SONOFF slouží k tomu, aby relé sepne pouze na krátkou dobu a poté se automaticky vypne. Chová se tedy jako krátký elektrický impuls. To je vhodné například pro:

• elektrické zámky
• automatické brány a vrata
• zvonky
• resetovací nebo ovládací tlačítka

Postup nastavení inchingu:

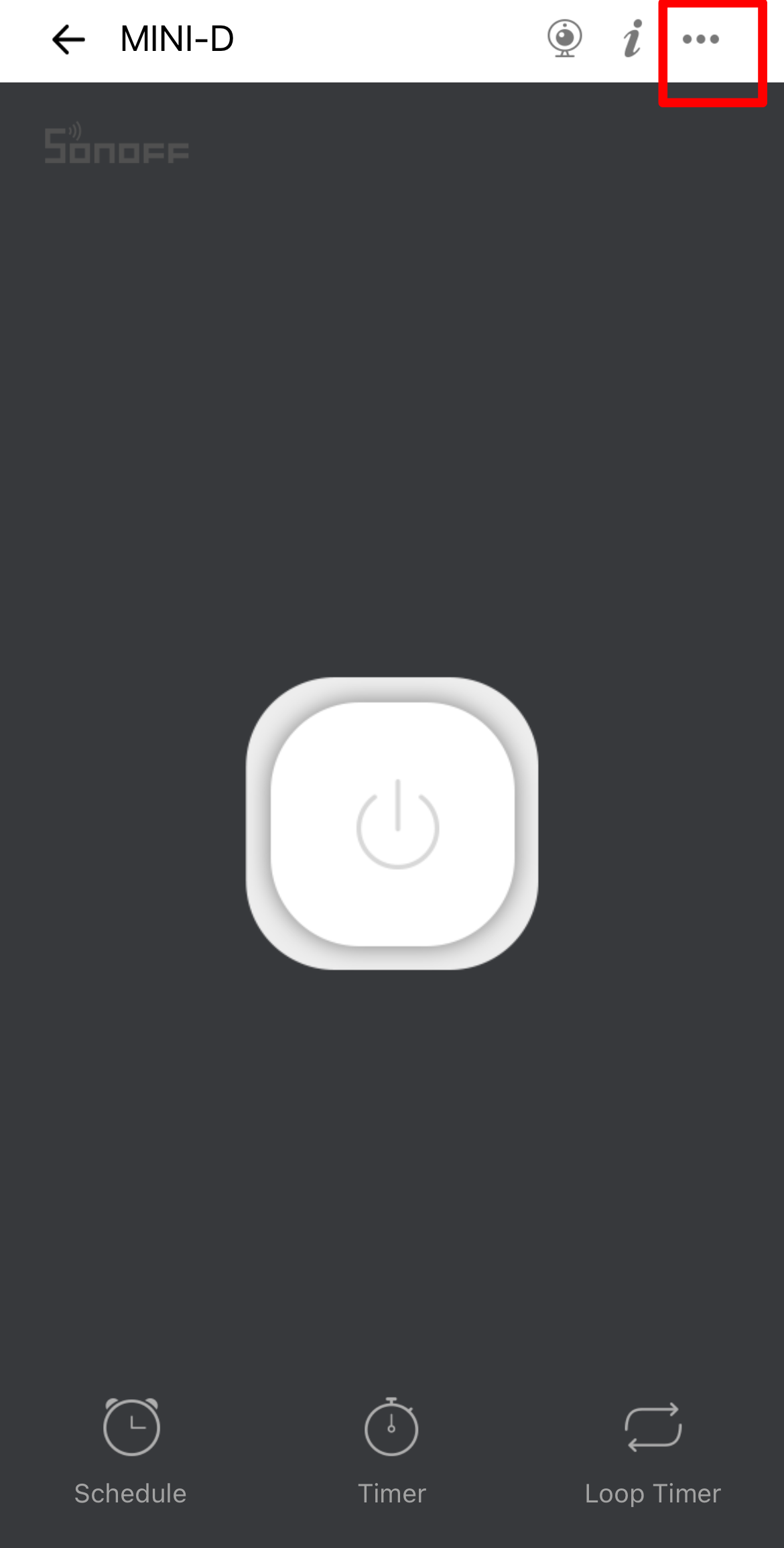

• V aplikaci vyberte zařízení MINI-D určené pro garážová vrata a otevřete nastavení (ikona tří teček).

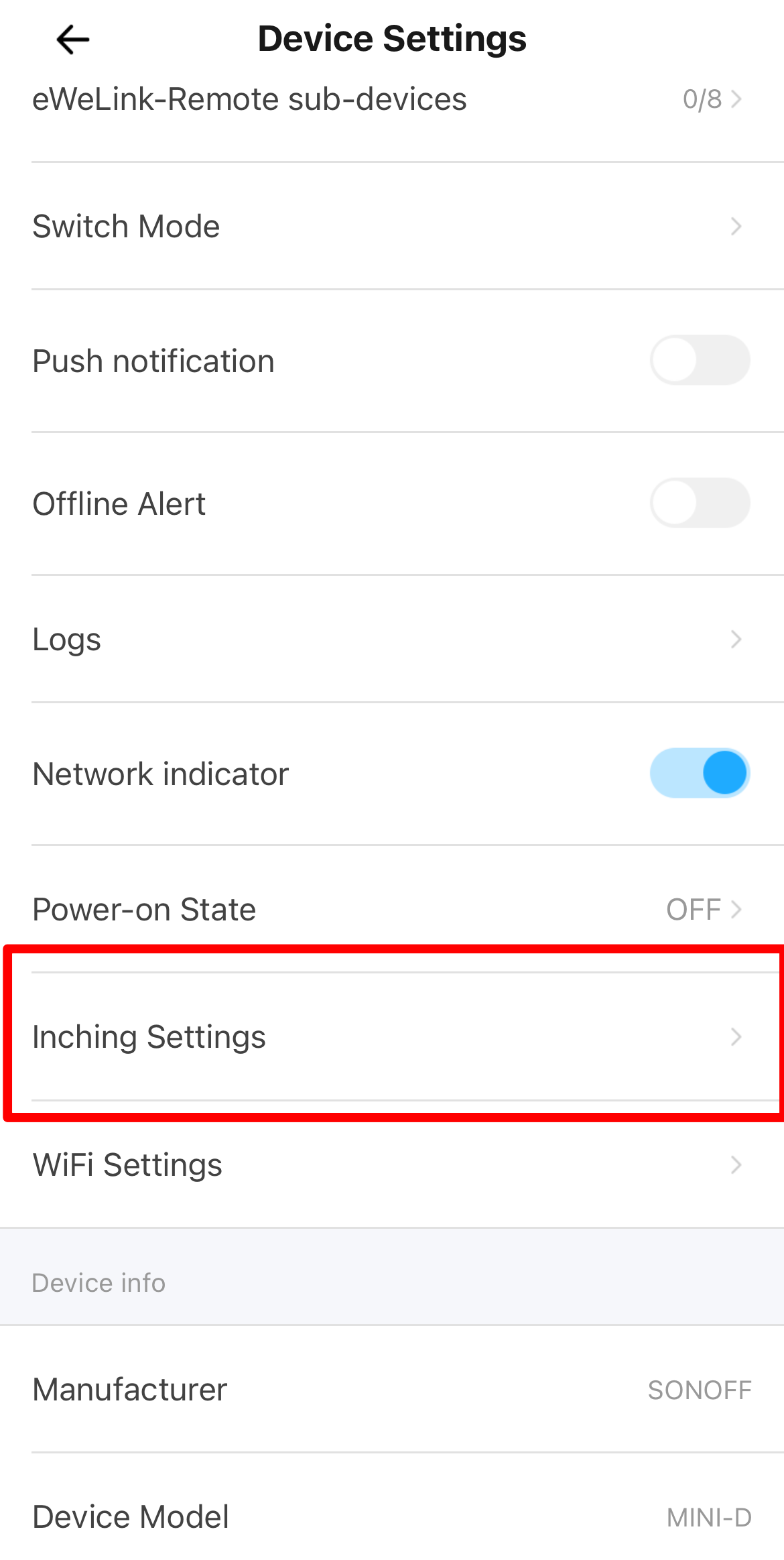

• Najděte položku nastavení inchingu a otevřete ji.

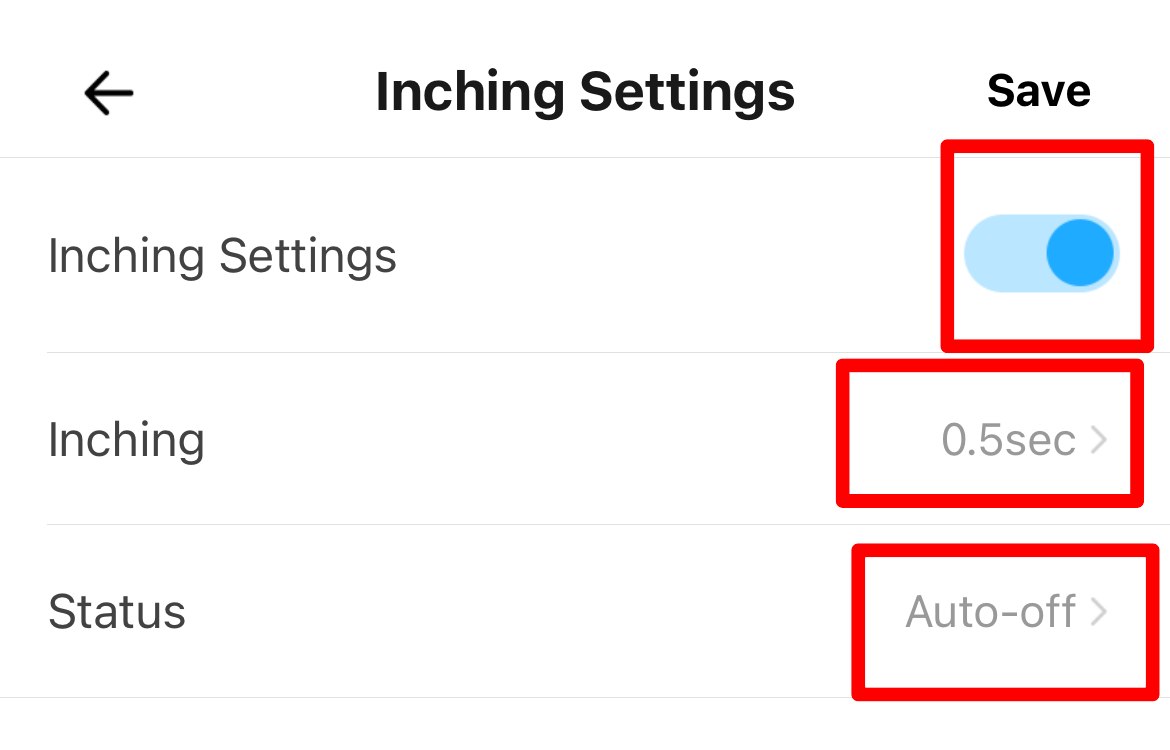

• Aktivujte funkci inching, nastavte dobu na 0,5 sekundy a zvolte automatické vypnutí. Nastavení uložte.

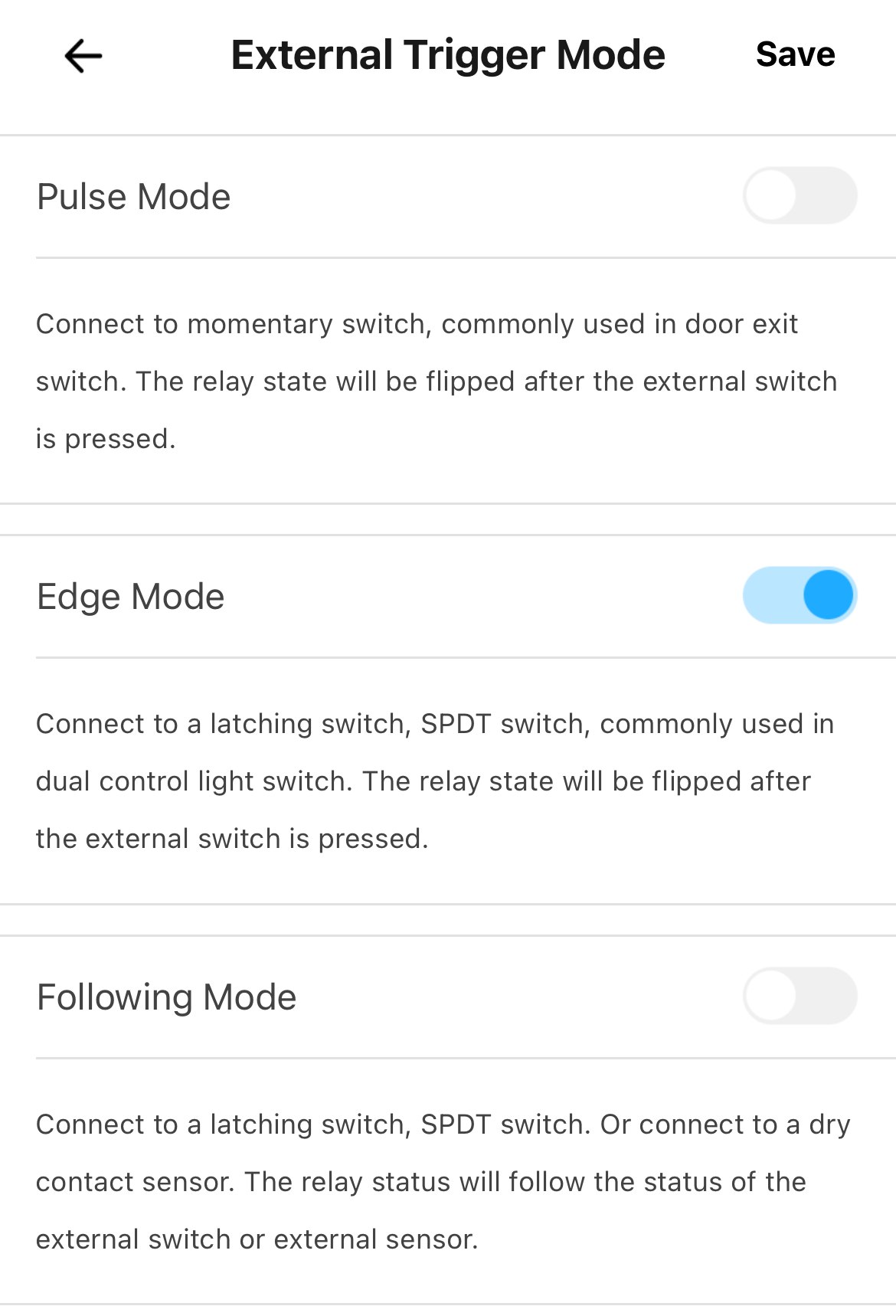

Režim přepínače

V položce Režim přepínače lze zvolit chování externího ovládacího prvku podle typu instalace. K dispozici jsou tři režimy:

• Pulzní režim – zařízení reaguje pouze po dobu stisku tlačítka. Po uvolnění se signál ukončí. Tento režim se často používá právě pro ovládání garážových vrat nebo bran.
• Režim hran (edge mode) – relé změní svůj stav při každé změně polohy externího spínače, bez ohledu na jeho aktuální stav.
• Následující režim – stav relé přímo odpovídá fyzickému stavu externího spínače. Pokud je spínač sepnutý, relé je zapnuté, a naopak.

Závěr

SONOFF MINI-D nabízí jednoduchý způsob, jak automatizovat ovládání garážových vrat bez složitých úprav. Podle tohoto postupu modul připojíte k síti, nastavíte v aplikaci a získáte spolehlivé dálkové ovládání.

Řešení je vhodné nejen pro základní ovládání, ale i pro další integrace v rámci chytré domácnosti. Díky podpoře různých ekosystémů lze MINI-D snadno zapojit do automatizačních scénářů podle konkrétních potřeb.
