Tutorial: Automatizace rolet podle času se Sonoff MINI-RBS

SONOFF MINI-RBS je kompaktní a výkonný reléový spínač navržený speciálně pro automatizaci rolet, žaluzií a podobných motorových systémů. Po začlenění do chytré domácnosti můžete otevírání a zavírání rolet ovládat na dálku, přes aplikaci nebo automaticky podle časových plánů.

V tomto průvodci se naučíte nastavit časově řízenou automatizaci pro své rolety pomocí MINI-RBS tak, aby se ráno otevíraly a večer zavíraly — ideální pro vyšší komfort, soukromí a úsporu energie.

Co budete potřebovat?

• 1× SONOFF MINI-RBS

• Elektroinstalační nářadí

VAROVÁNÍ:

• Před zahájením instalace dodržujte všechna bezpečnostní pravidla pro elektroinstalace.

• Pokud si nejste jistí, požádejte o pomoc odborníka.

• Ujistěte se, že jsou všechny vodiče zapojeny správně.

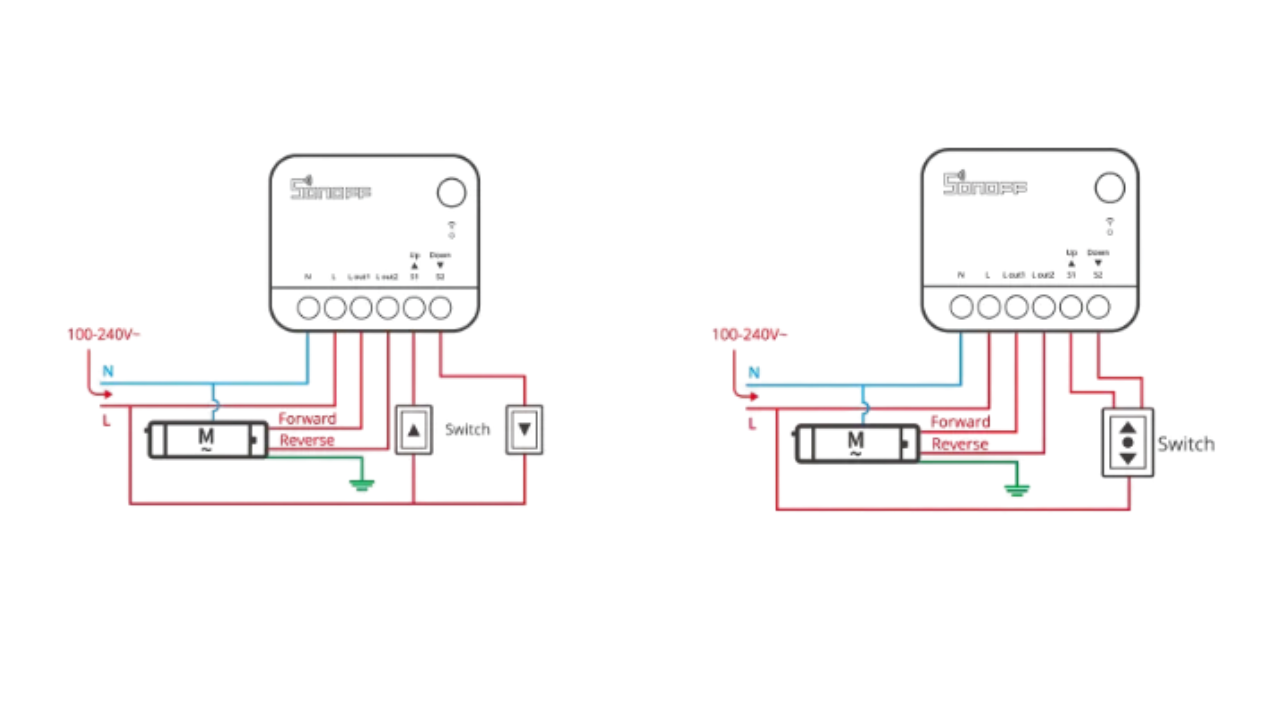

Schéma zapojení:

Začněme tím, že si projdeme schéma zapojení.

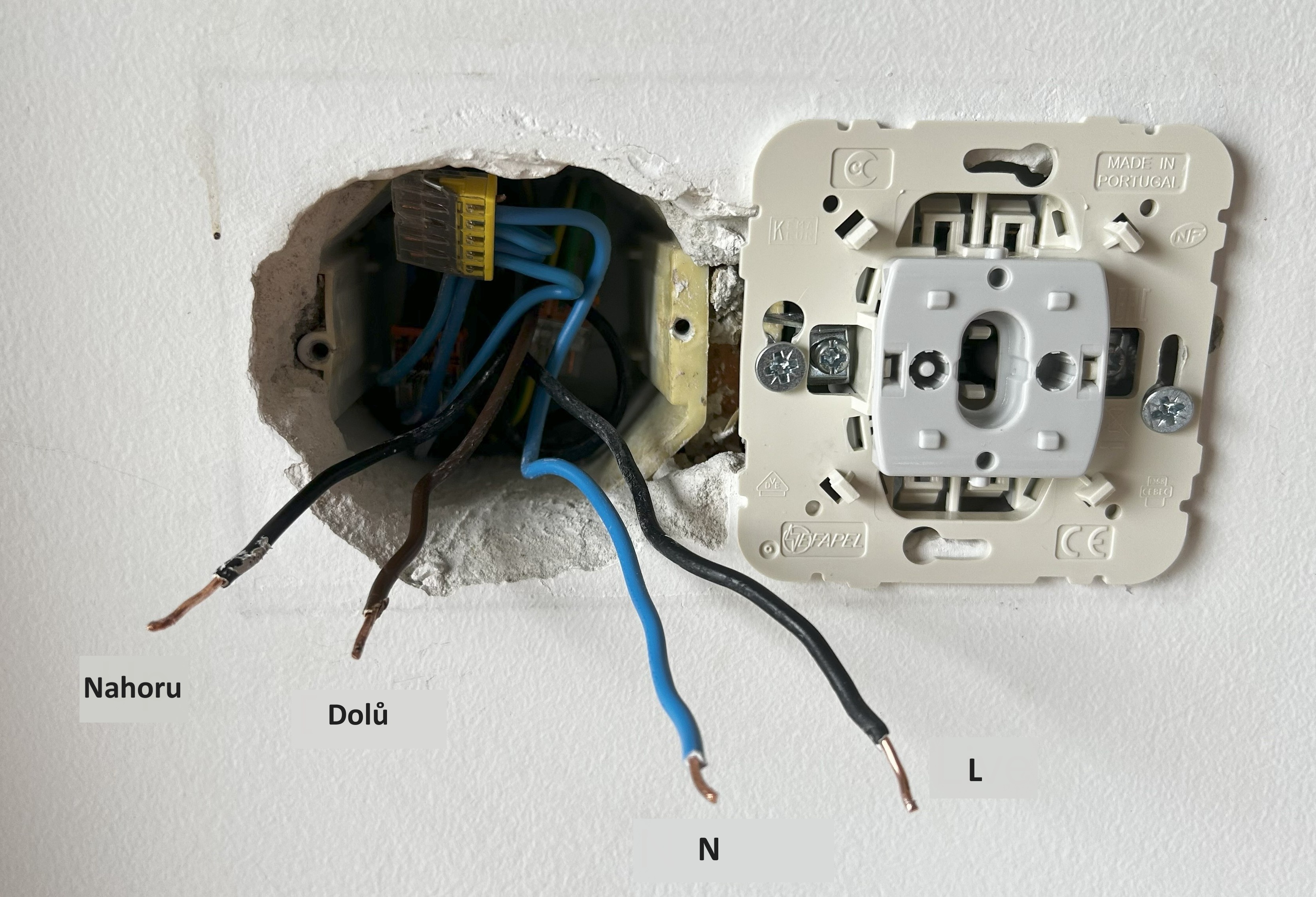

• Identifikujte fázový vodič (L), kterým se bude napájet modul.

Prvním krokem je přivést napájení do modulu. K tomu potřebujete fázový vodič (L) a nulový vodič (N). Tyto dva vodiče zajistí napájení modulu.

Pomocí zkoušečky napětí určete, který vodič je fázový. Jakmile to ověříte, vypněte napájení na jističi a můžeme pokračovat v zapojování.

Vypněte jistič
Pro vaši bezpečnost si dvakrát ověřte, že je napětí skutečně vypnuté.

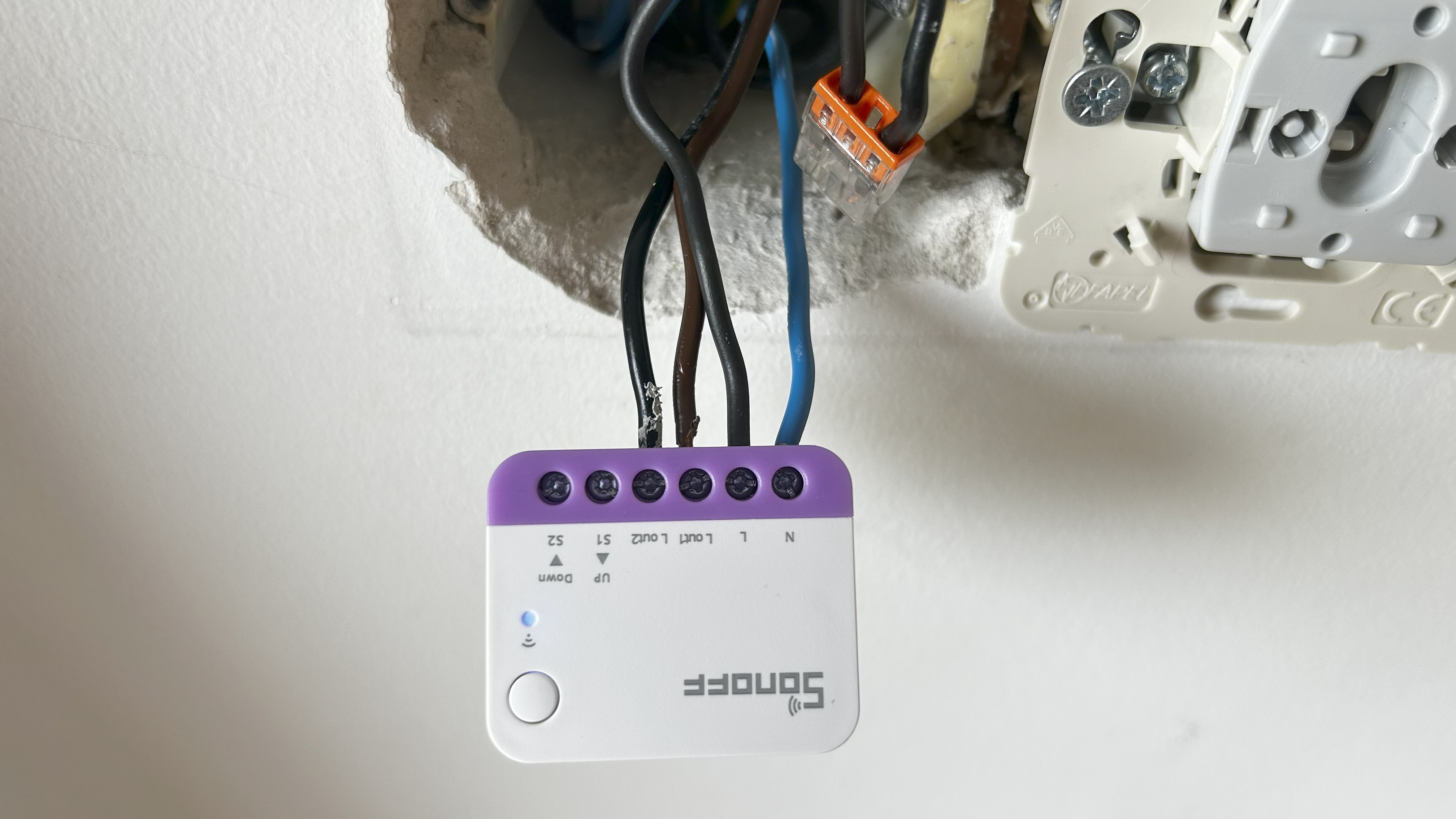

Přiveďte napájení do modulu
Fázový vodič (ten, na kterém je napětí) připojte na svorku označenou „L“. Nulový vodič (obvykle modrý v EU, bílý v USA) připojte na svorku označenou „N“.

Připojte vodiče pro směr nahoru/dolů

Motor rolet/žaluzií má dva vodiče: jeden pro otevření Lout1 (nahoru) a druhý pro zavření Lout2 (dolů). V tomto kroku připojte každý z nich na svorky Lout1 (nahoru) a Lout2 (dolů).

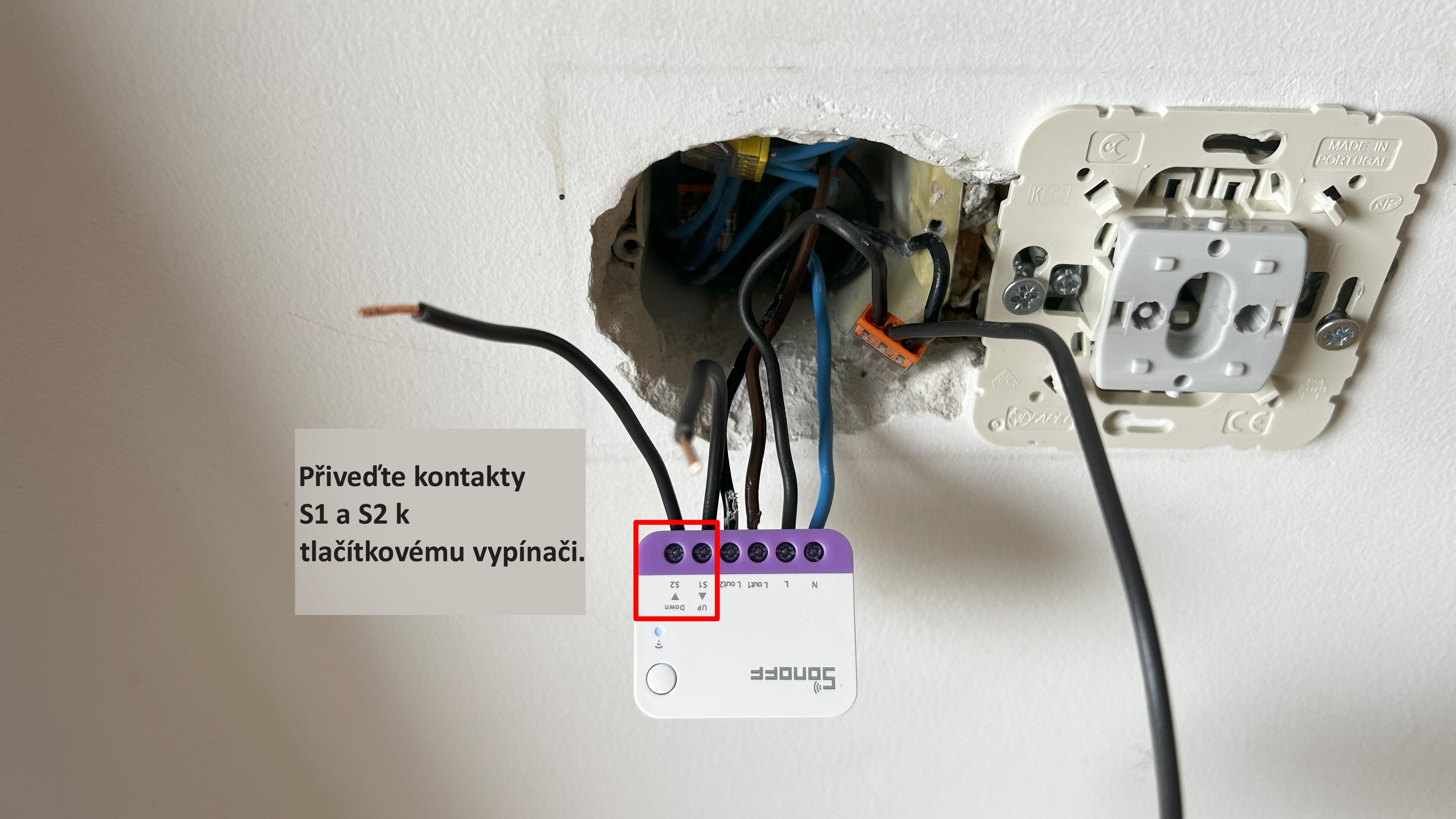

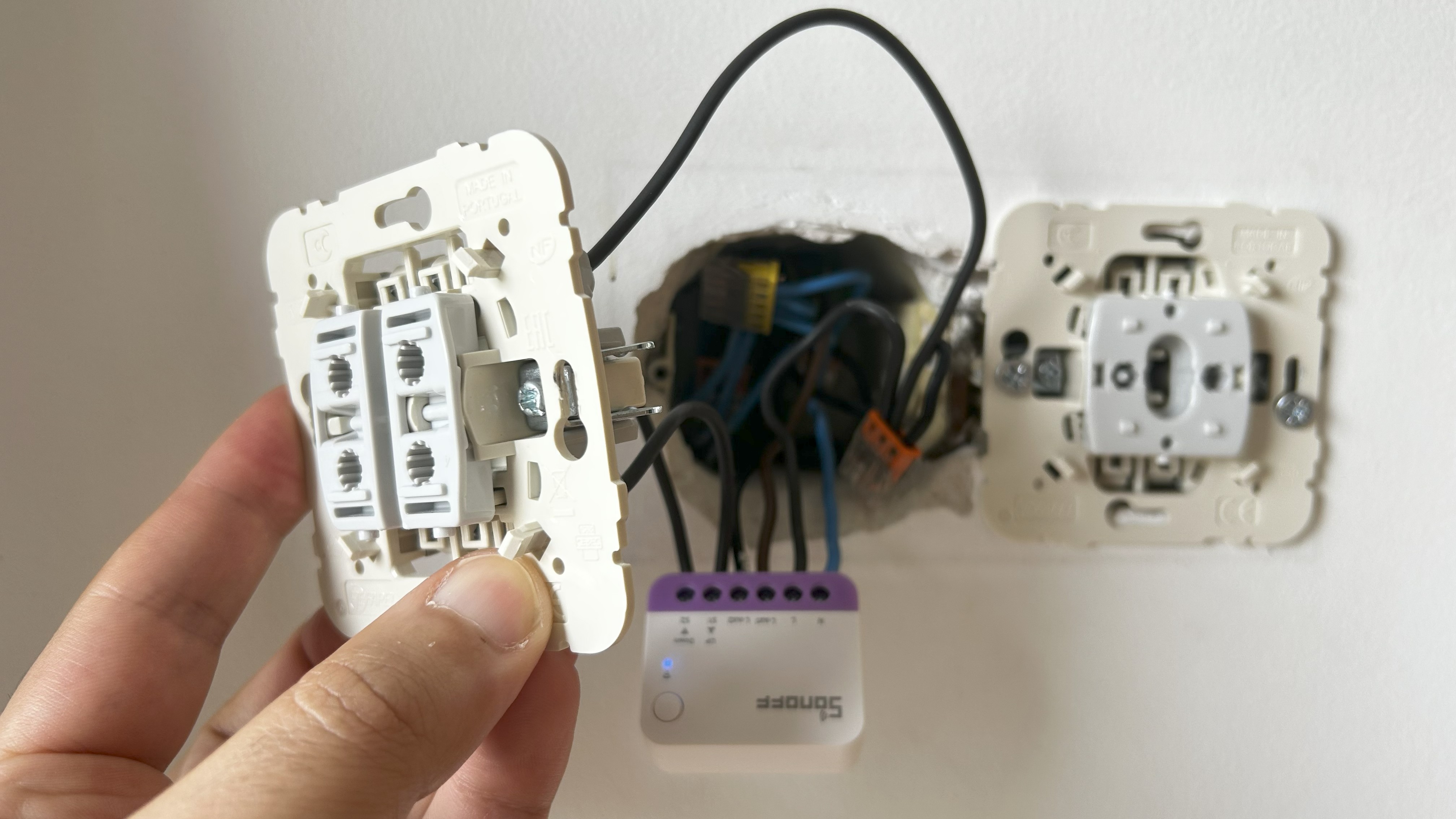

Připojte vodiče od vypínače

Nakonec pro dokončení instalace připojte klasický nástěnný vypínač k chytrému modulu. Použijte svorky označené S1 a S2. Každý z vodičů připojte na jednu stranu vypínače, čímž umožníte ruční ovládání otevření a zavření rolety/žaluzie.

Poté připojte oba vodiče z předchozího kroku ke stávajícímu nástěnnému vypínači.

Zapněte jistič

Pokud je vše zapojeno správně, modul MINI-RBS začne blikat (LED), což znamená, že je připraven k párování s aplikací eWeLink.

Testování

Nyní, když je zařízení pod napětím, otestujte funkčnost. Krátce stiskněte malé tlačítko na modulu nebo přepněte připojený vypínač. Očekávaný výsledek: roleta/žaluzie se otevře nebo zavře. Pokud nereaguje, znovu pečlivě zkontrolujte všechna předchozí připojení.

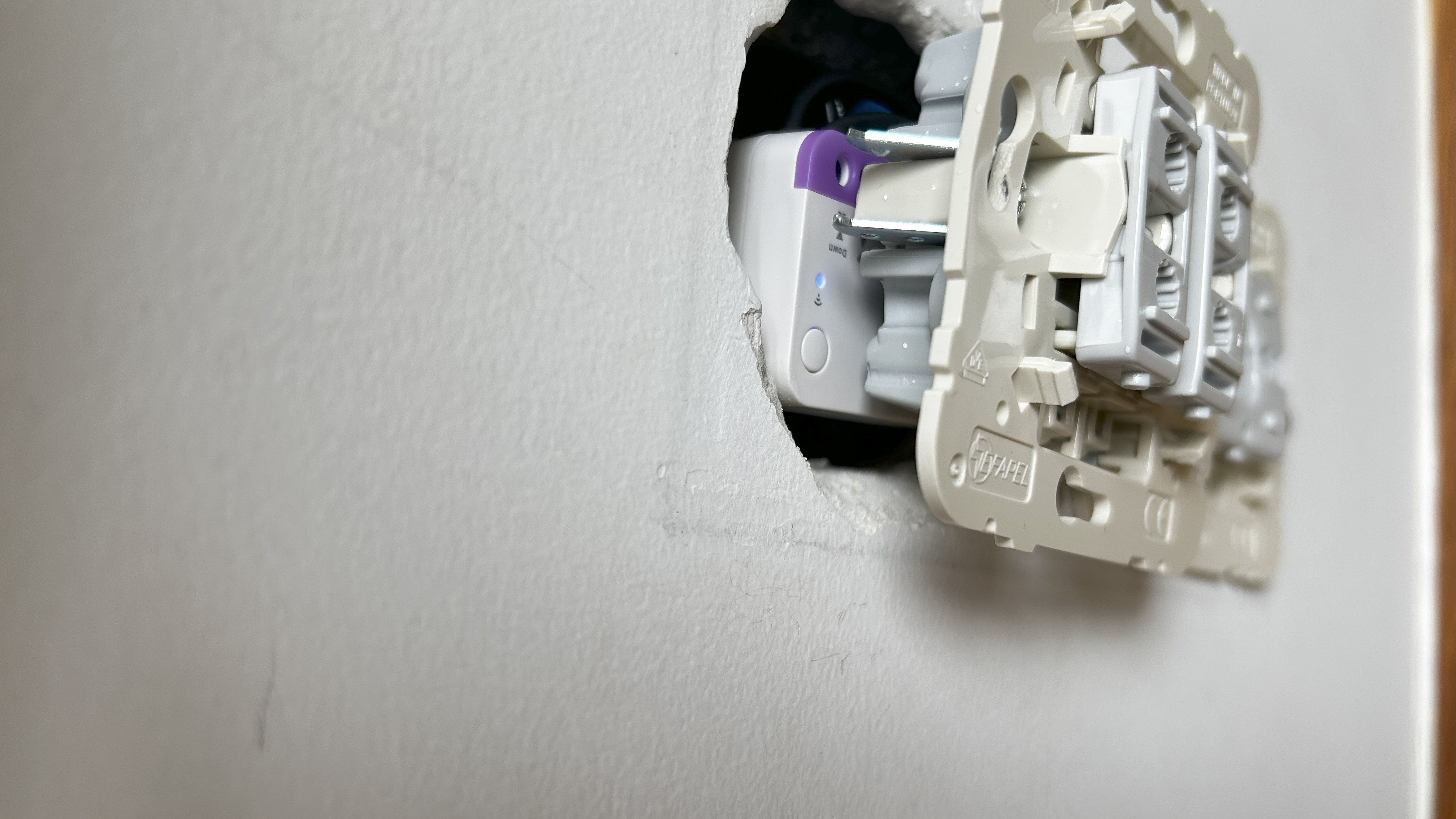

Pokud je vše v pořádku, vypněte napájení a opatrně uzavřete vypínač/krabici, aniž byste odpojili jakýkoli vodič.

Spárování s aplikací eWeLink

Pro spárování modulu SONOFF ZBMINIR2 s aplikací eWeLink postupujte takto.

Příprava:

• Ujistěte se, že SONOFF MINI-RBS je správně nainstalovaný a pod napětím.

Vstup do režimu párování:

• Při zapnutém modulu stiskněte a podržte párovací tlačítko přibližně 5 sekund.

• LED dioda na modulu začne rychle blikat, což značí, že je v režimu párování.

Přidání zařízení v aplikaci eWeLink:

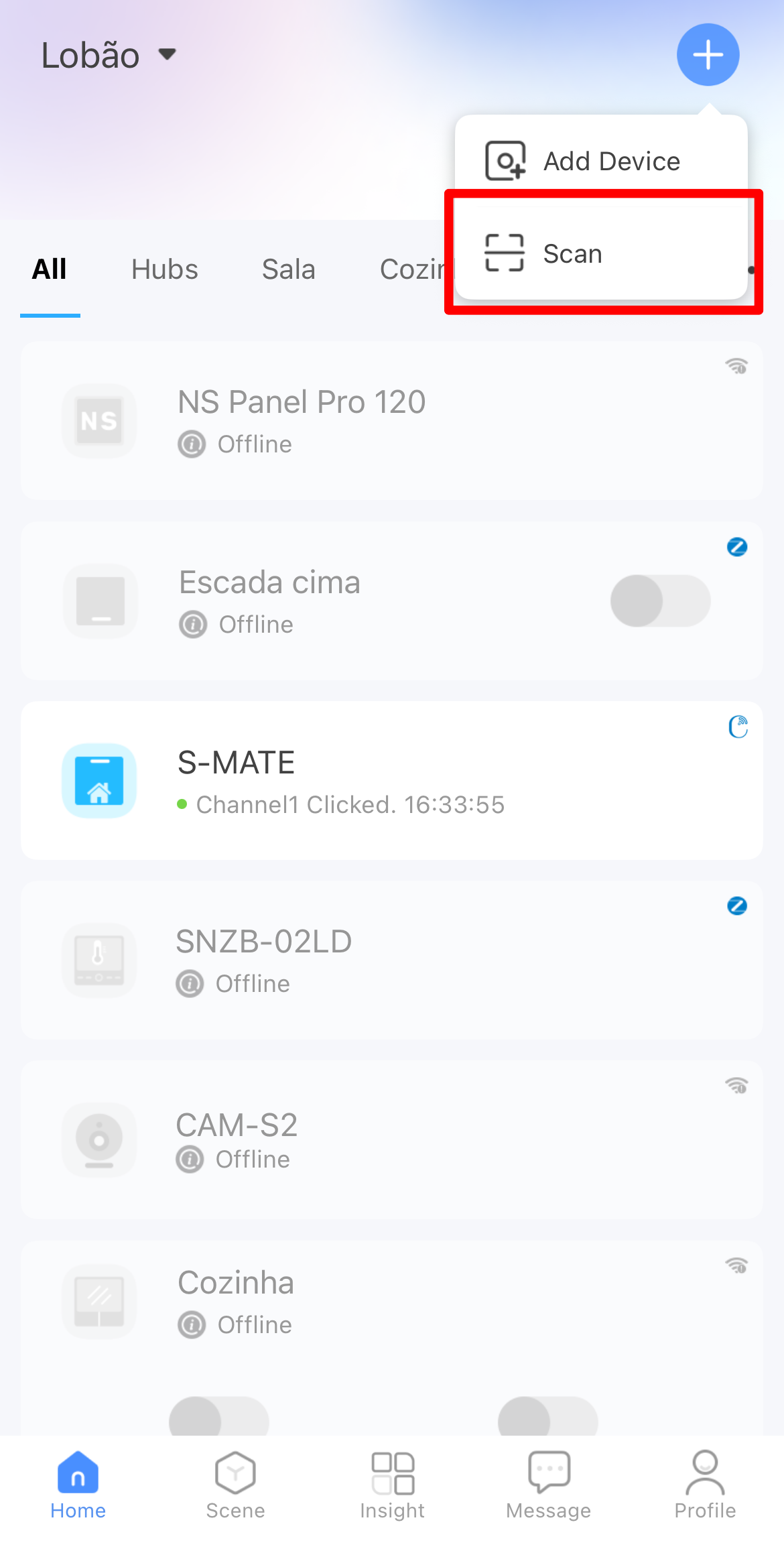

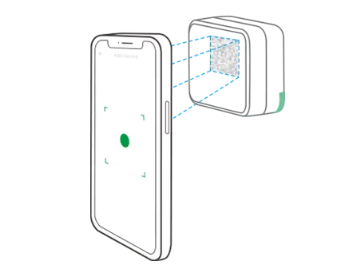

Chcete-li přidat MINI-RBS do aplikace eWeLink, můžete naskenovat QR kód na zadní straně zařízení. Stačí klepnout na tlačítko plus (+) v horní části obrazovky a zvolit Skenovat.

Poté pomocí fotoaparátu telefonu naskenujte QR kód na zadní straně zařízení MINI-RBS.

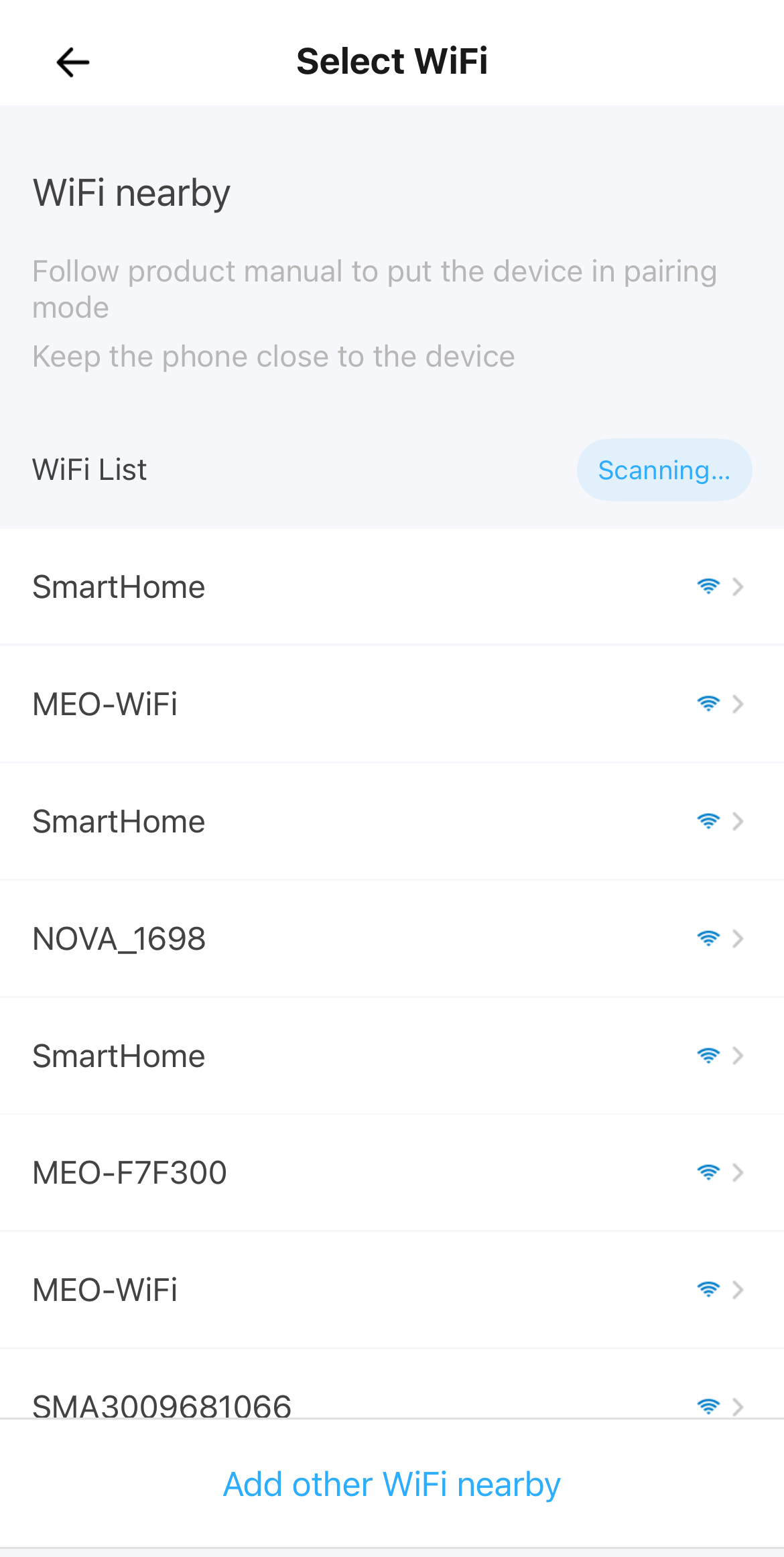

Po naskenování prosím vyberte Wi-Fi síť, ke které se MINI-RBS připojí.

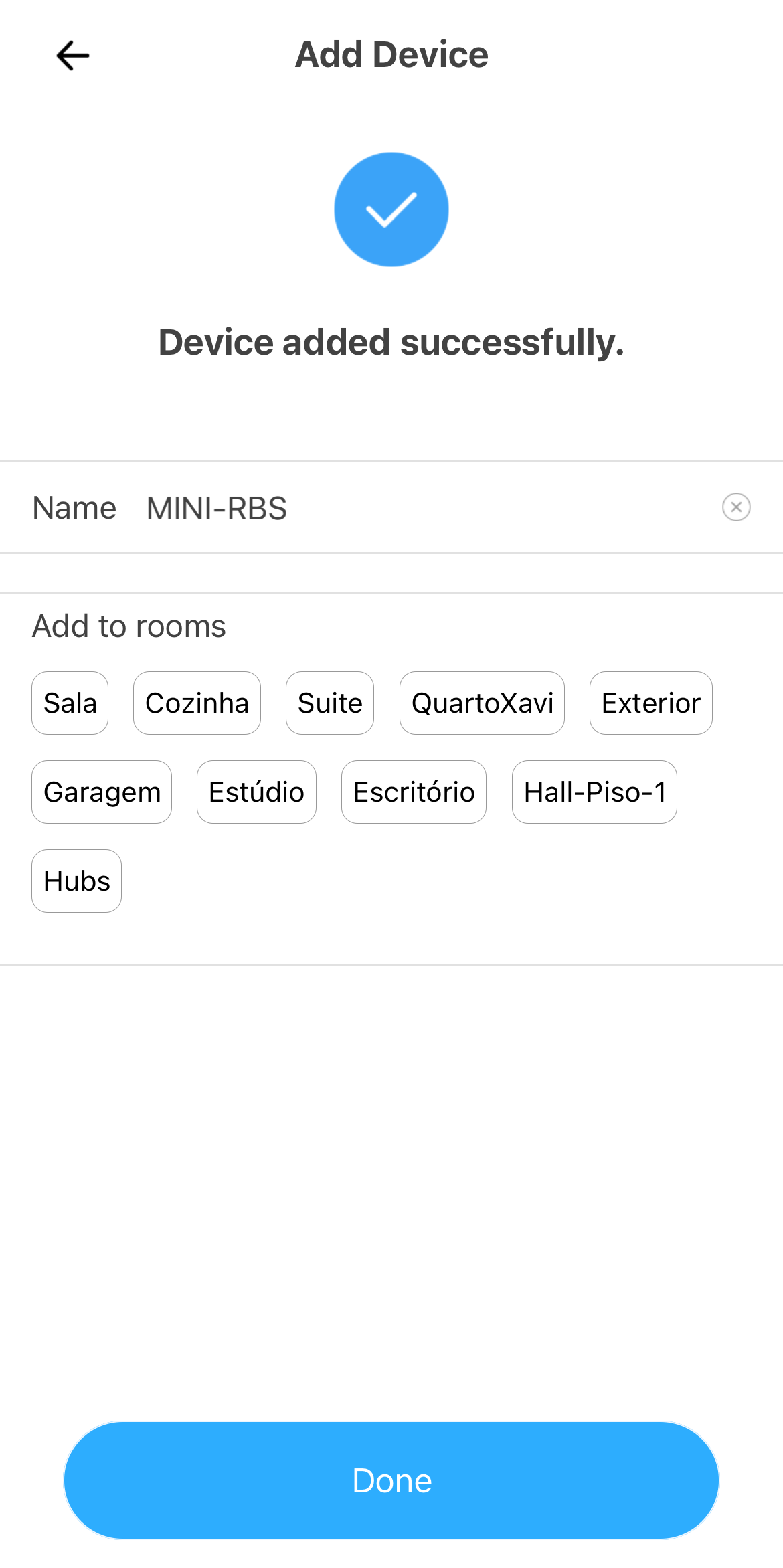

Během několika sekund se zařízení přidá do vaší aplikace eWeLink a bude připraveno k použití. V tomto kroku můžete nastavit název a místnost.

Spusťte kalibraci

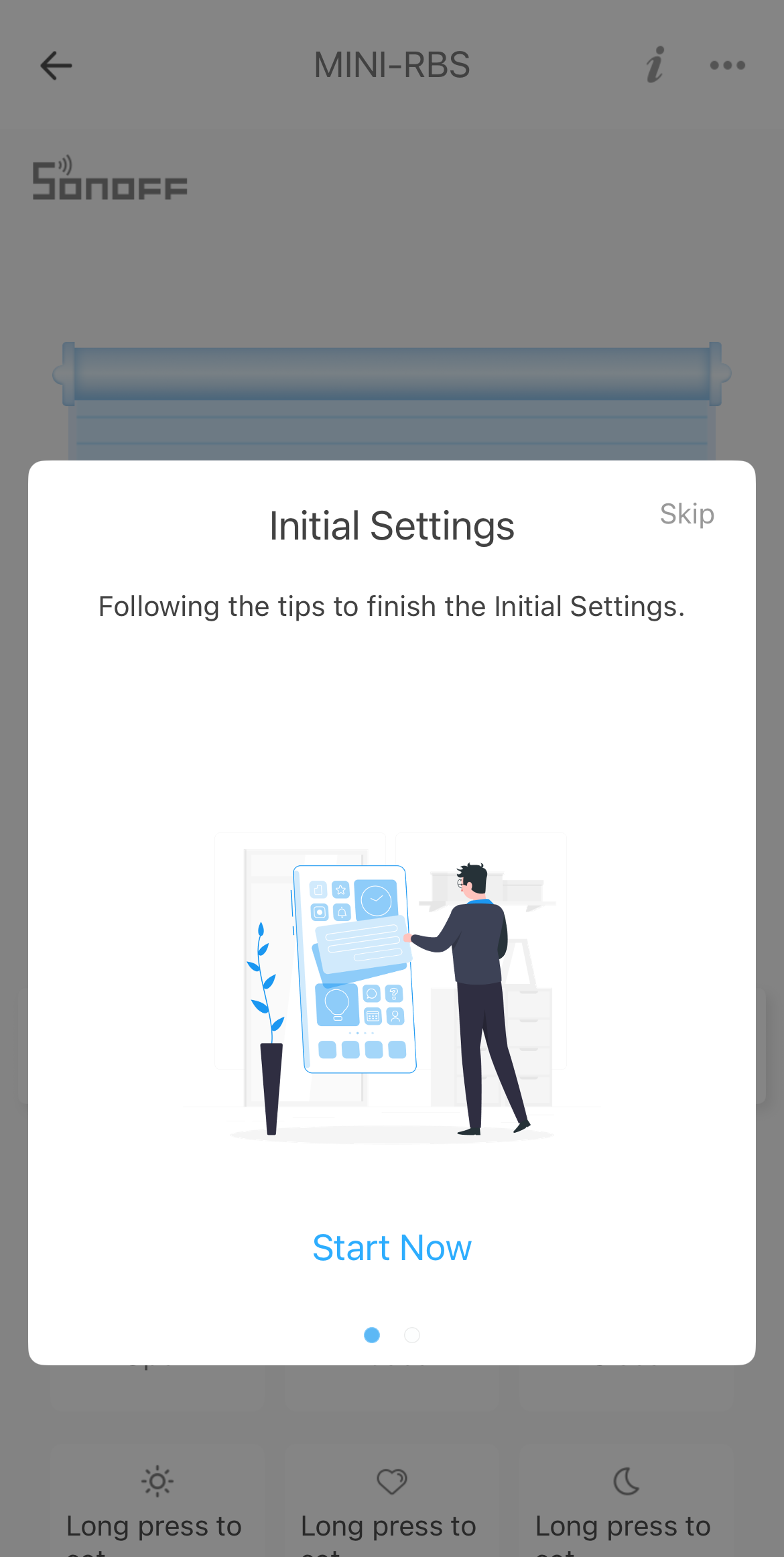

Při prvním spuštění budete vyzváni k počátečnímu nastavení včetně kalibrace.

V tomto kroku se roleta/žaluzie několikrát otevře a zavře, aby se nastavily koncové polohy.

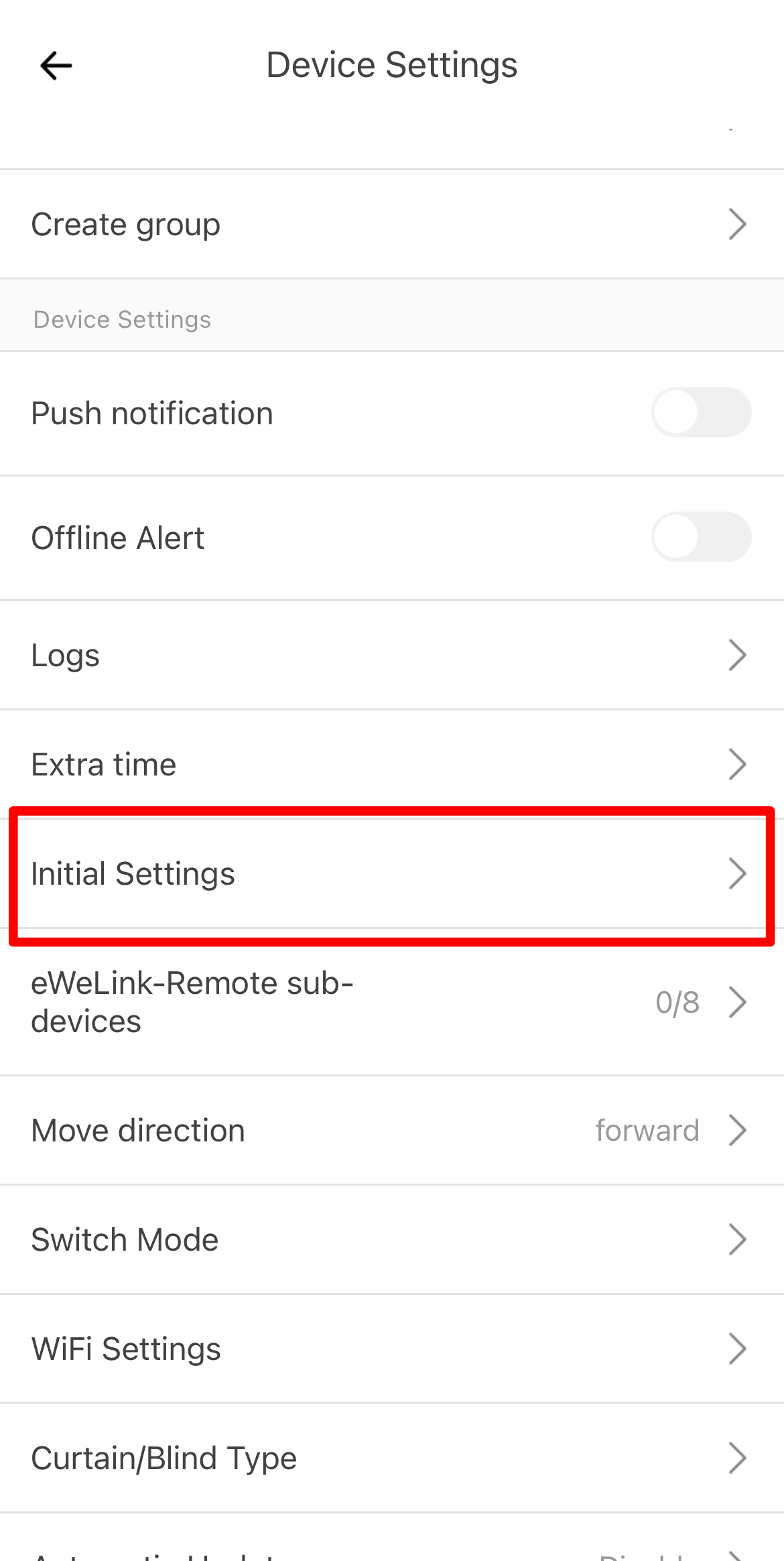

Poznámka: Tento proces můžete kdykoli zopakovat podle potřeby. Přejděte do nabídky nastavení (tři tečky) a zvolte možnost Počáteční nastavení.

Ovládání MINI-RBS v aplikaci eWeLink
Ruční ovládání

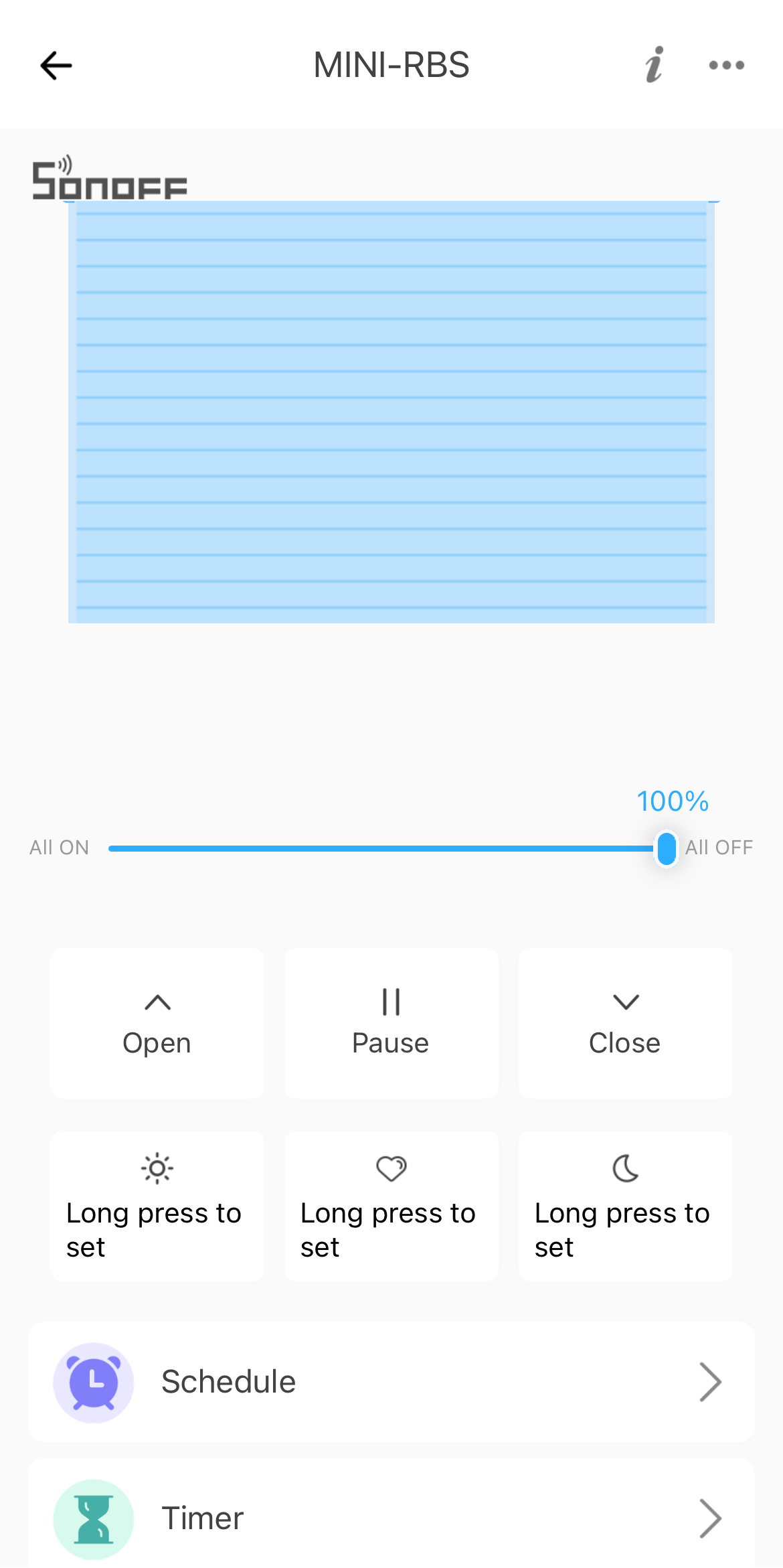

Po spárování a kalibraci můžete roletu/žaluzie ovládat z hlavní obrazovky. Pozici nastavíte posuvníkem nebo jednoduše použijete tlačítka Otevřít, Pauza a Zavřít.

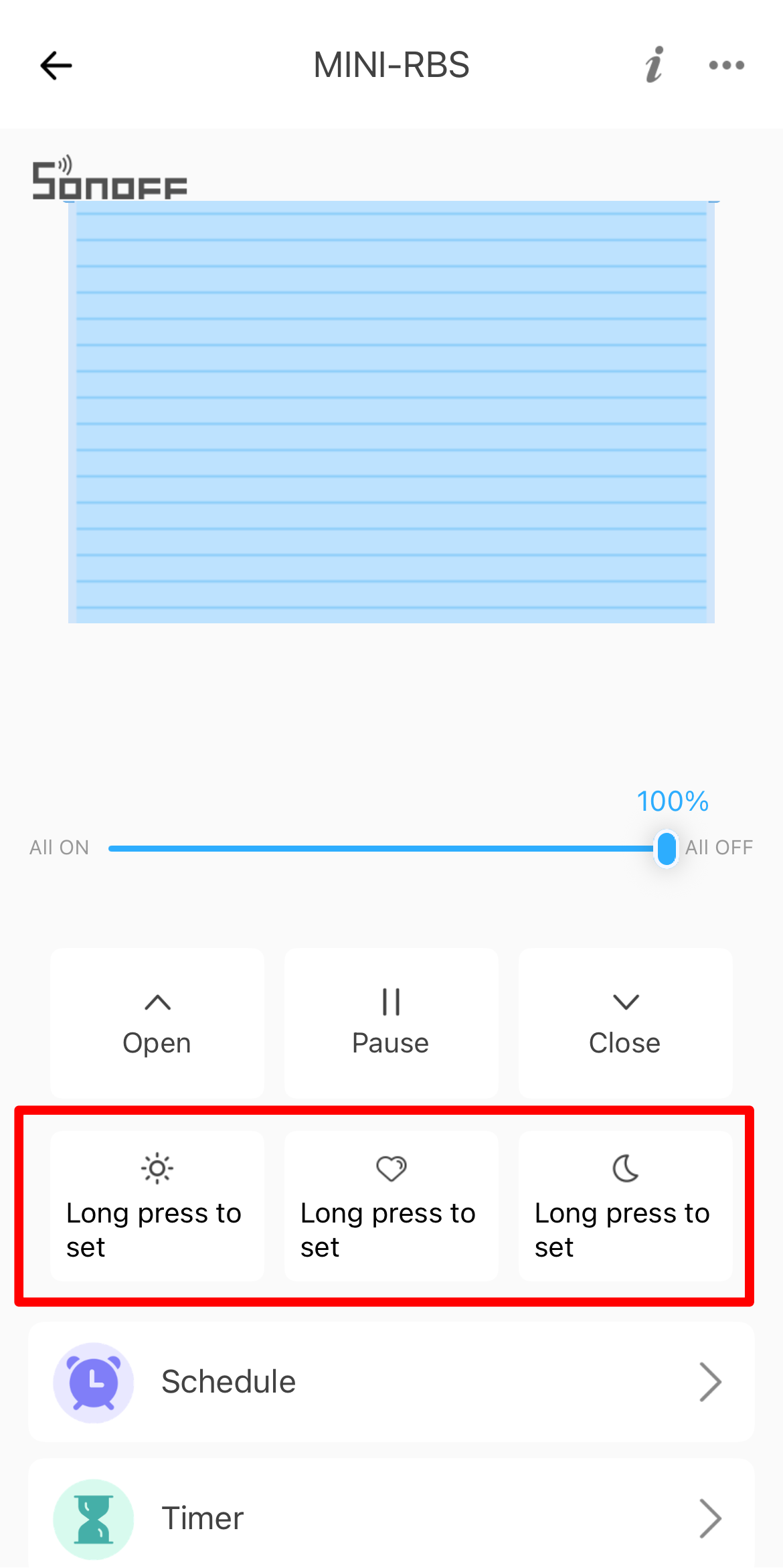

Nastavení předvolených poloh pro den, oblíbenou a noc

Uživatel si může vytvořit předvolené polohy pro různé situace: denní režim, oblíbená poloha a noční režim.

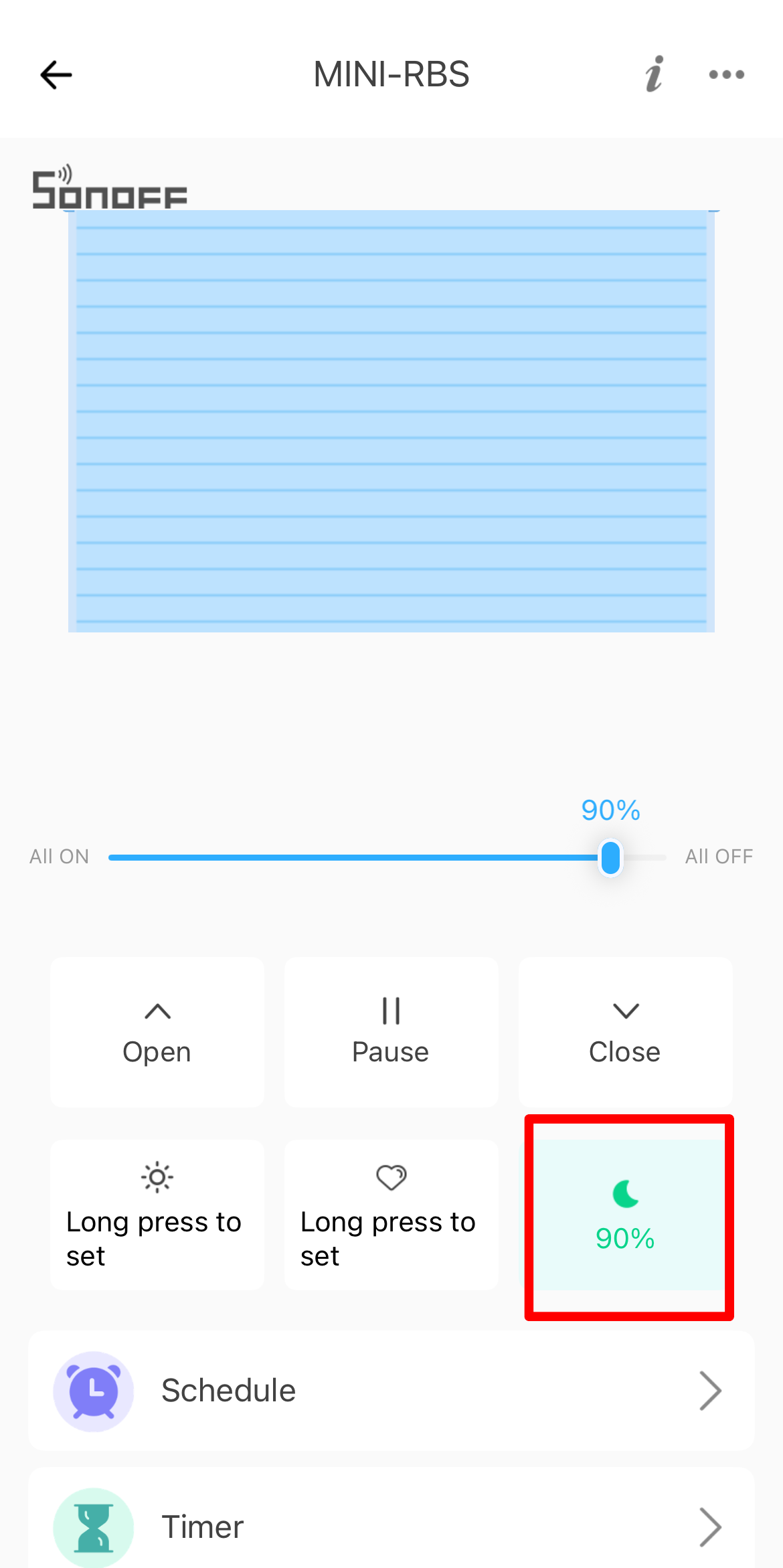

K tomu je nejprve potřeba nastavit požadovanou polohu a poté dlouze podržet příslušné tlačítko předvolby – například ikonu měsíce pro noční režim.

Tyto volby fungují jako zkratky. Kdykoli budete chtít nastavit motor na 90 %, stačí dané tlačítko stisknout.

MINI-RBS – Nastavení

Uživatel má k dispozici sadu voleb, které lze upravit podle potřeby a zlepšit tak celkový zážitek. Podívejme se na ty nejdůležitější.

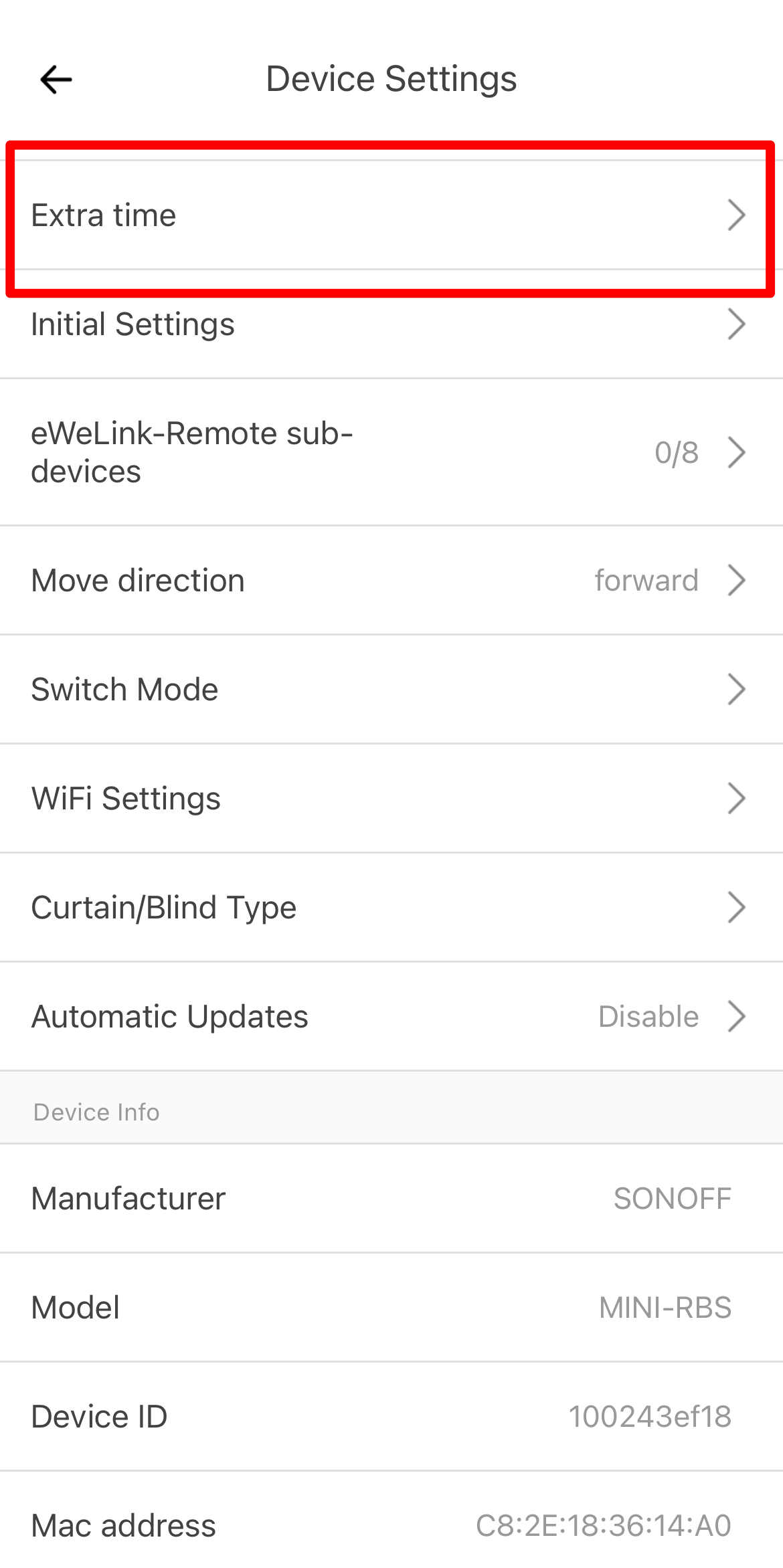

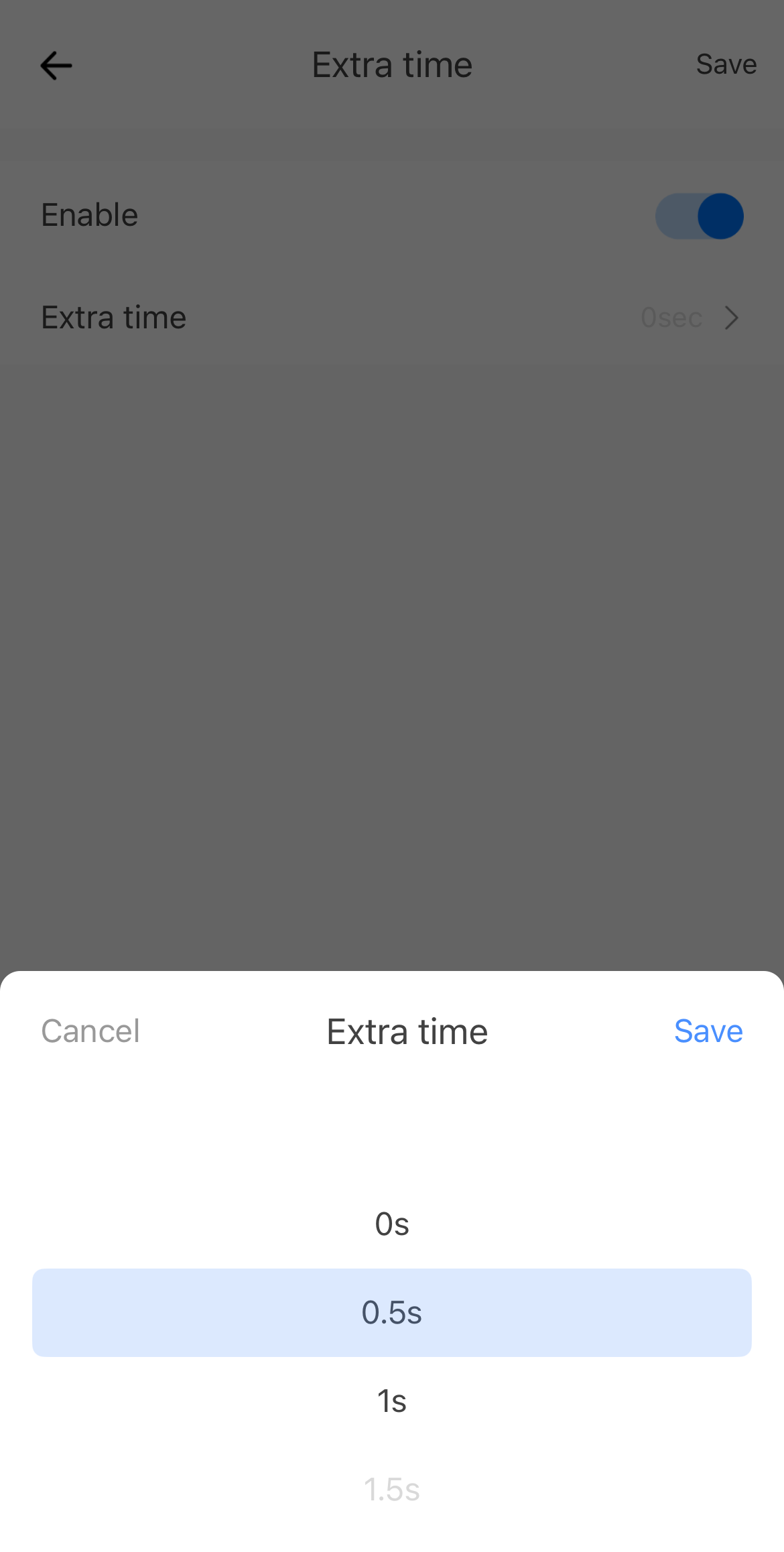

Extra Time

Nastavení Extra Time umožňuje přidat krátké zpoždění po standardní době otevření či zavření motoru závěsu nebo rolety. Pomáhá udržet přesné polohování v čase, zejména pokud se výkon motoru může mírně měnit vlivem opotřebení nebo okolních podmínek.

V průběhu času se mohou motory nepatrně zpomalit nebo zrychlit, což ovlivní přesnost přednastavených časů otevření/zavření. To může vést k:

• Záclony/rolety se neotevřou či nezavřou úplně

• Nepřesným procentům polohy (např. 100 % nemusí znamenat zcela otevřeno)

Přidáním krátkého zpoždění Extra Time zajistí zařízení SONOFF, že závěs nebo roleta dokončí celý pojezd a vyrovná drobné odchylky v časech.

eWeLink-Remote podřízená zařízení

eWeLink-Remote Gateway je funkce dostupná u vybraných zařízení SONOFF (např. MINIR4, MINIR4M, NSPanel Pro a MINI-RBS), která jim umožňuje fungovat jako brána pro nízkopříkonová dálková zařízení využívající protokol eWeLink-Remote.

Místo přímého připojení k Wi-Fi se podřízená zařízení eWeLink-Remote (např. ovladače scén R5 a spínače S-MATE 2) připojují lokálně k bráně. Ta pak předává příkaz do cloudu nebo dalším zařízením ve vaší eWeLink sestavě.

Díky tomu může bezdrátový ovladač scén R5 ovládat roletu či žaluzie bez jakékoli fyzické instalace nebo kabeláže.

Režim spínače

V nabídce nastavení MINI-RBS je volba Switch Mode. Zde najdete dvě možnosti: Mode a Detach Relay. V první z nich určíte, jak se bude chovat fyzický, tradiční nástěnný vypínač.

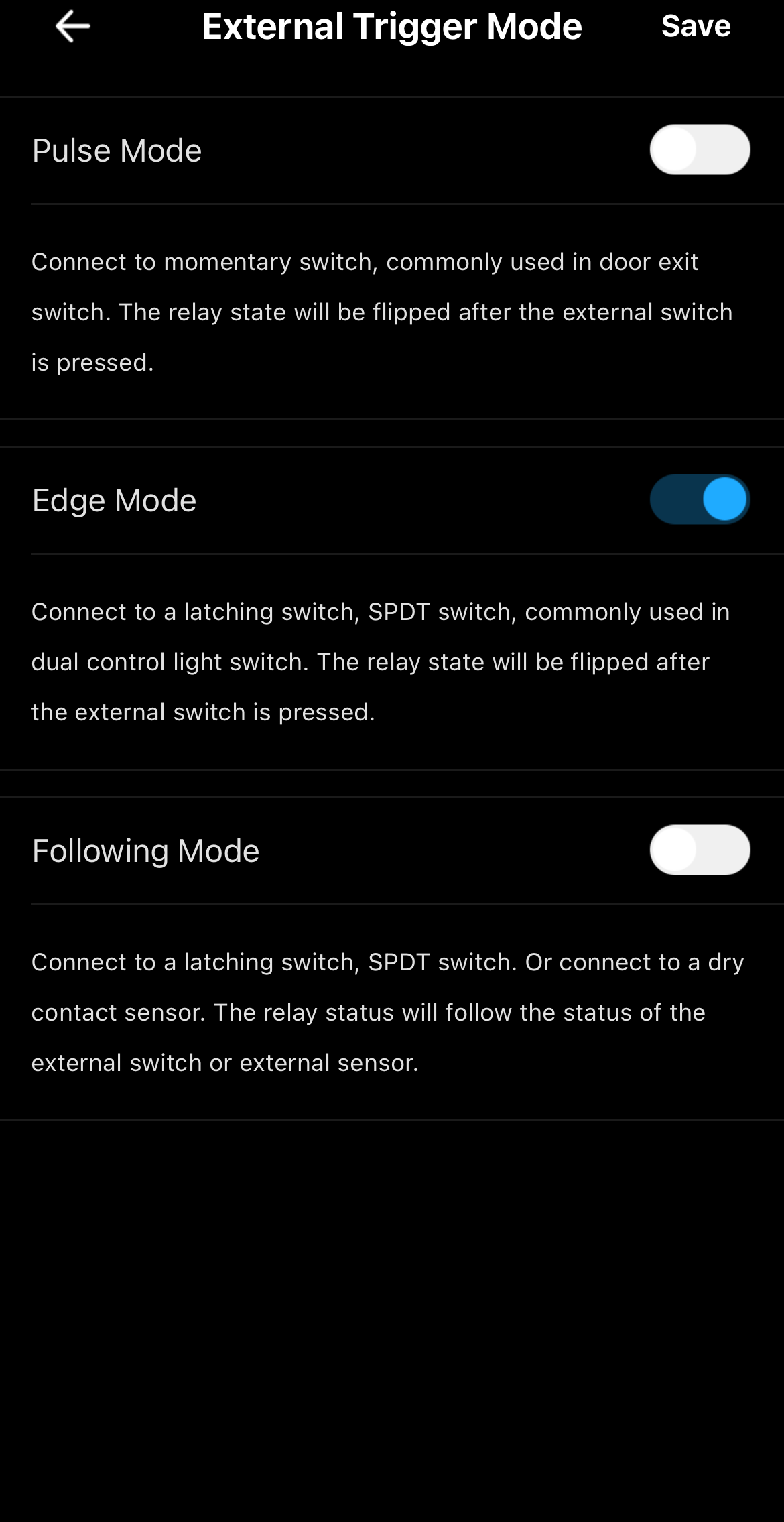

V nabídce Mode si můžete vybrat ze tří možností.

Pulse Mode
Umožňuje řízení krátkým stiskem: zařízení provede akci pouze po dobu, kdy je tlačítko stisknuté. Po uvolnění se akce vrátí zpět. Hodí se tam, kde potřebujete dočasné ovládání bez trvalého zapnutí/vypnutí.

Příklad: spínač garážových vrat – při stisku se vrata začnou otevírat/zavírat, po uvolnění se pohyb zastaví.

Edge Mode
Relé přepne stav (ON/OFF) pokaždé, když se změní poloha externího spínače – nezávisle na jeho aktuální poloze. Reaguje na hrany signálu:

• klesající hrana (spínač z otevřeno na zavřeno)

• rostoucí hrana (spínač ze zavřeno na otevřeno)

Following Mode
Stav relé kopíruje fyzický stav připojeného spínače. Vzniká přímá a synchronní vazba mezi manuálním spínačem a chytrým relé:

• externí spínač je ON (zavřeno) → relé se zapne

• externí spínač je OFF (otevřeno) → relé se vypne

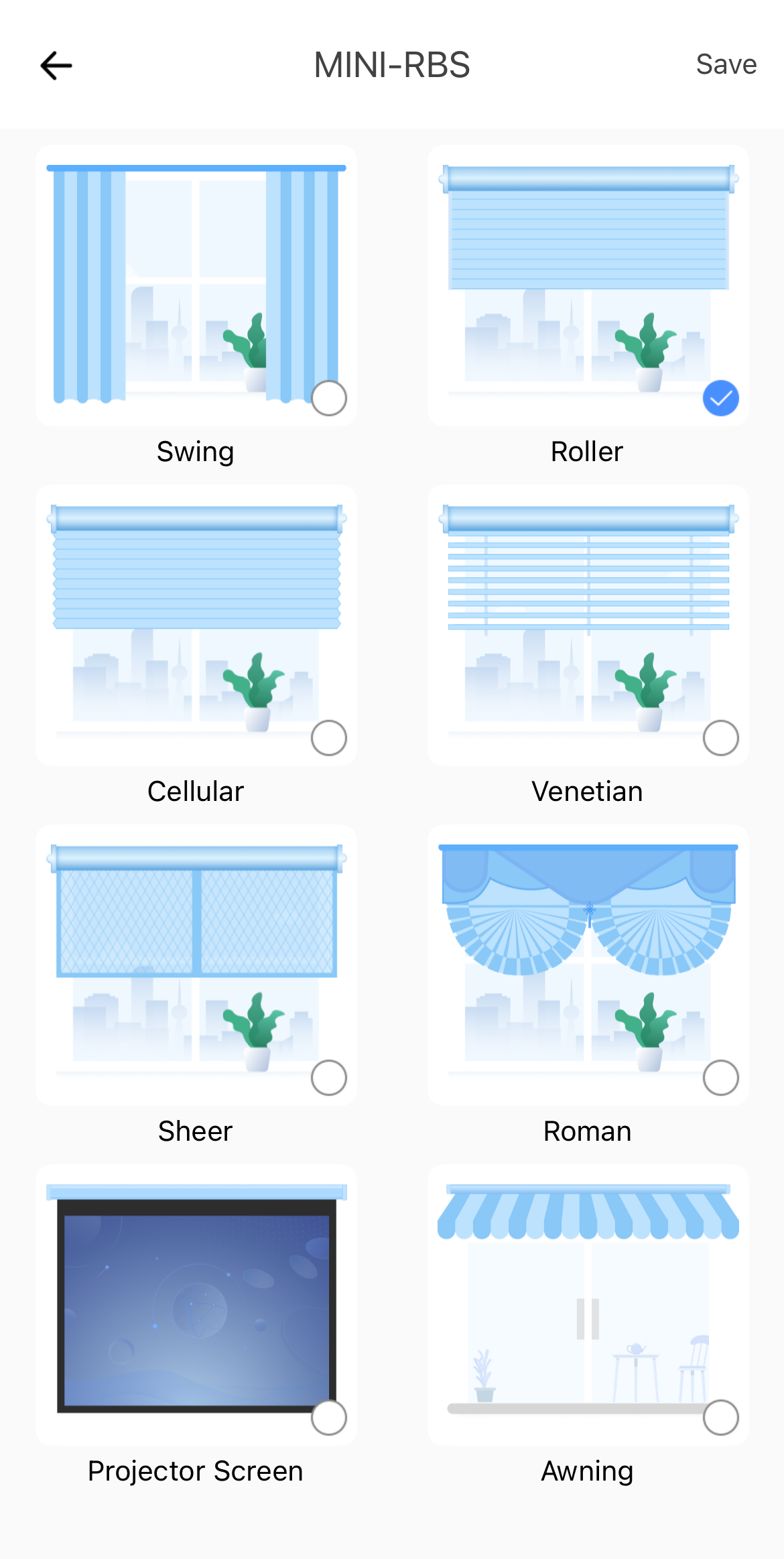

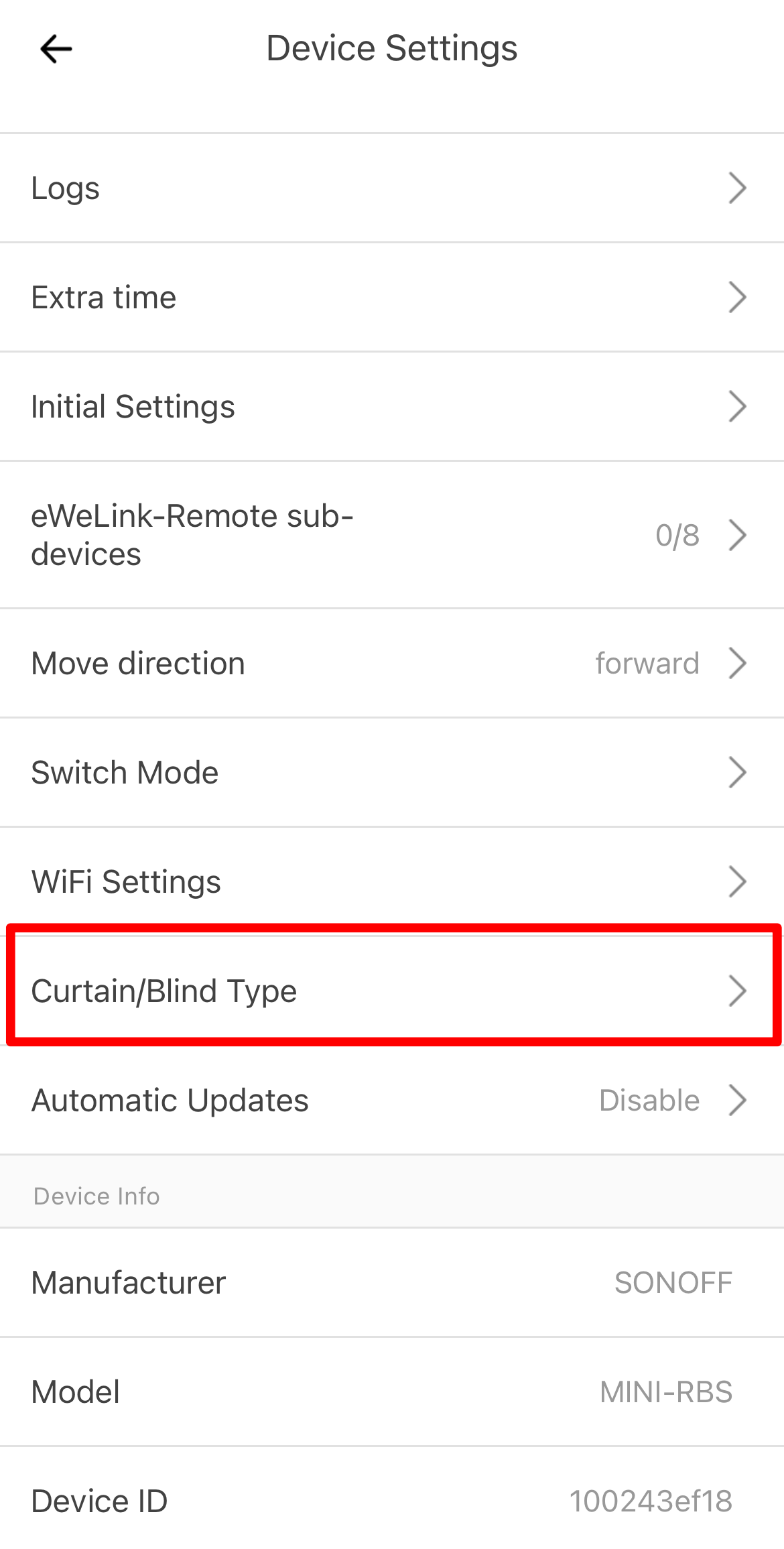

Curtain/Blind type
V této volbě můžete zvolit typ ovládaného zařízení (závěs/roleta), aby MINI-RBS fungoval správně pro daný mechanismus.

Praktické scénáře použití
Naplánování otevření rolety v konkrétní čas

Jednou z nejužitečnějších funkcí ekosystému SONOFF je možnost plánovat akce automaticky.

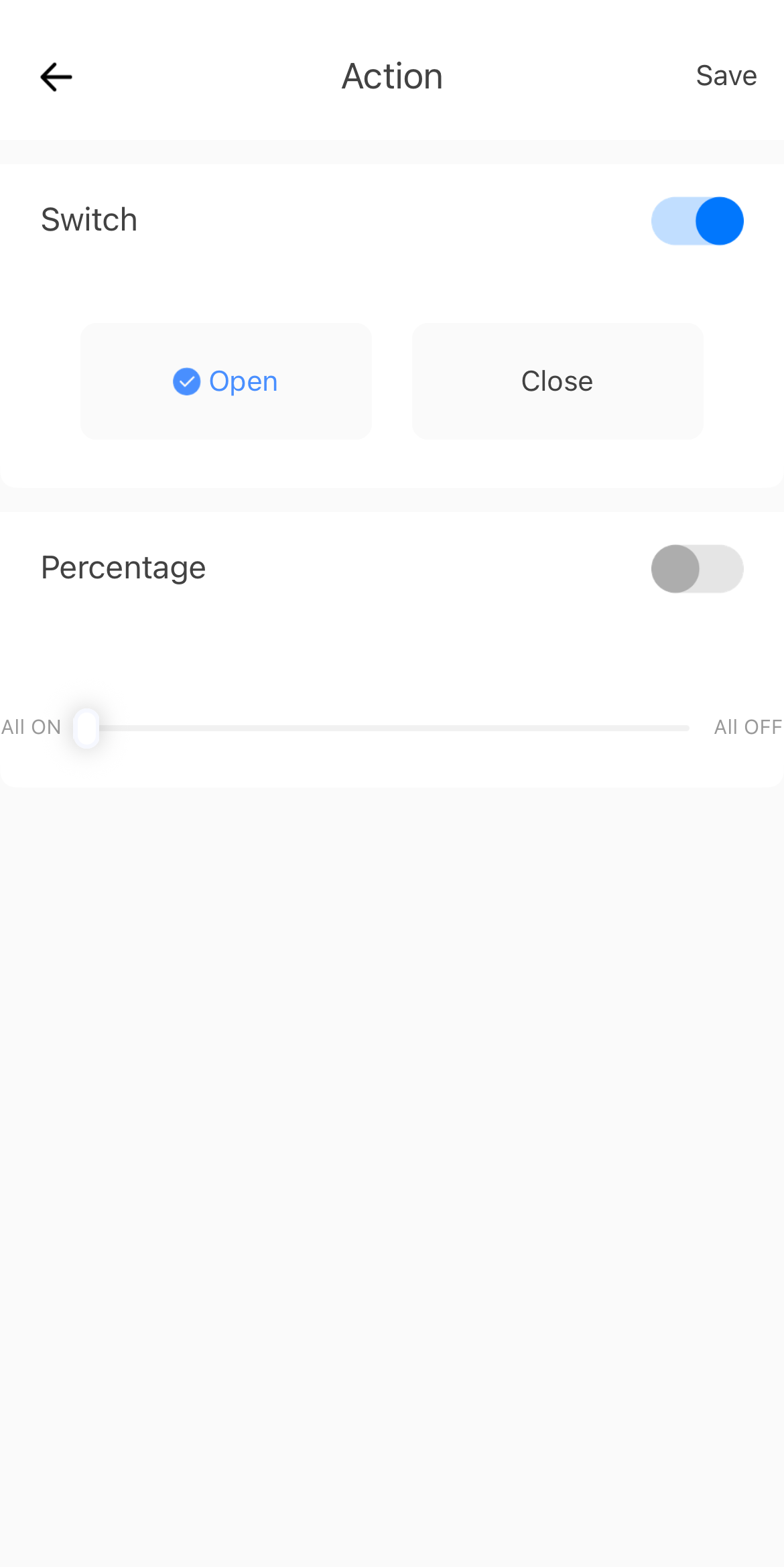

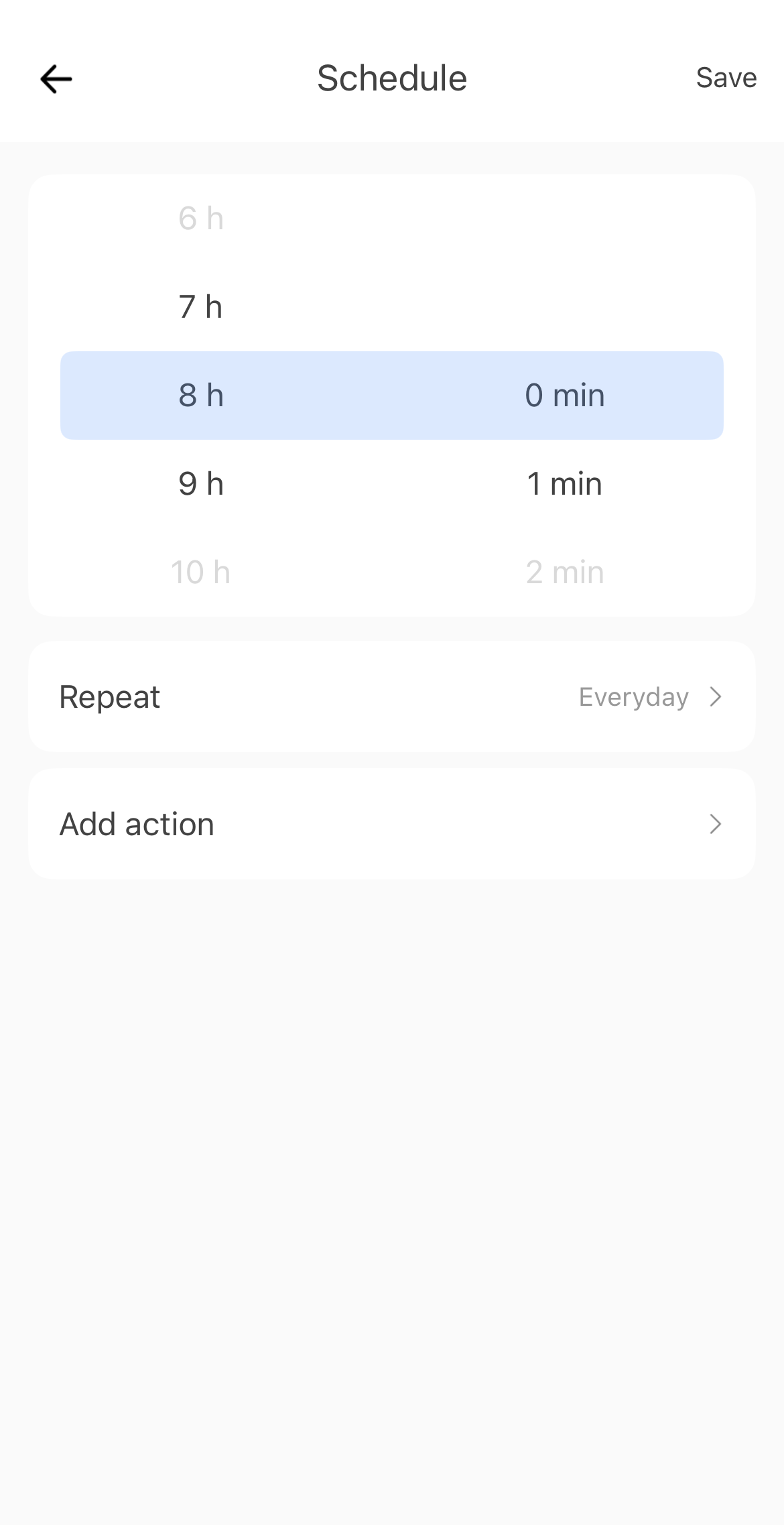

Cíl: Otevírat roletu každý den v konkrétní čas (např. 8:00).

Jak to nastavit:

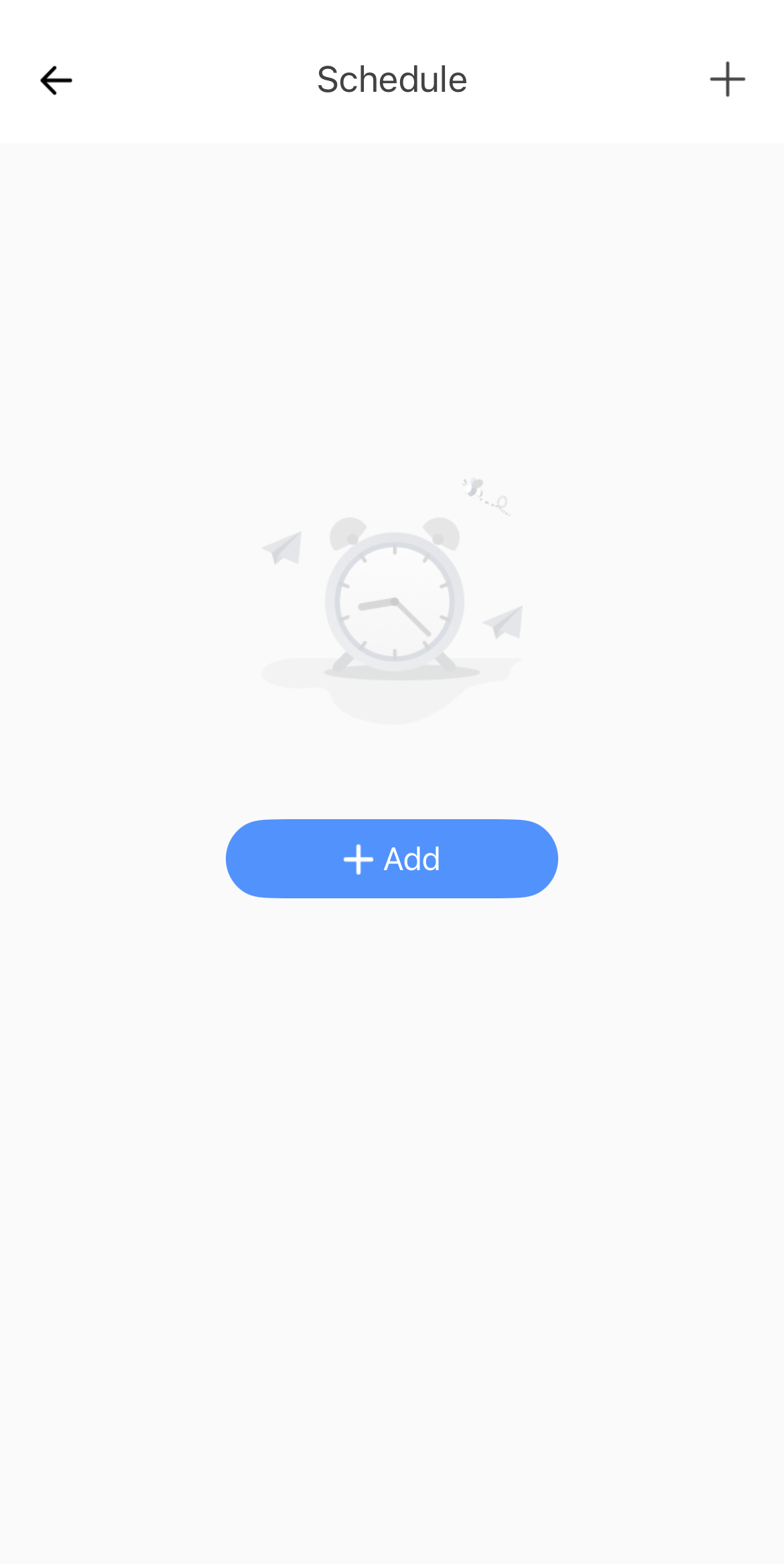

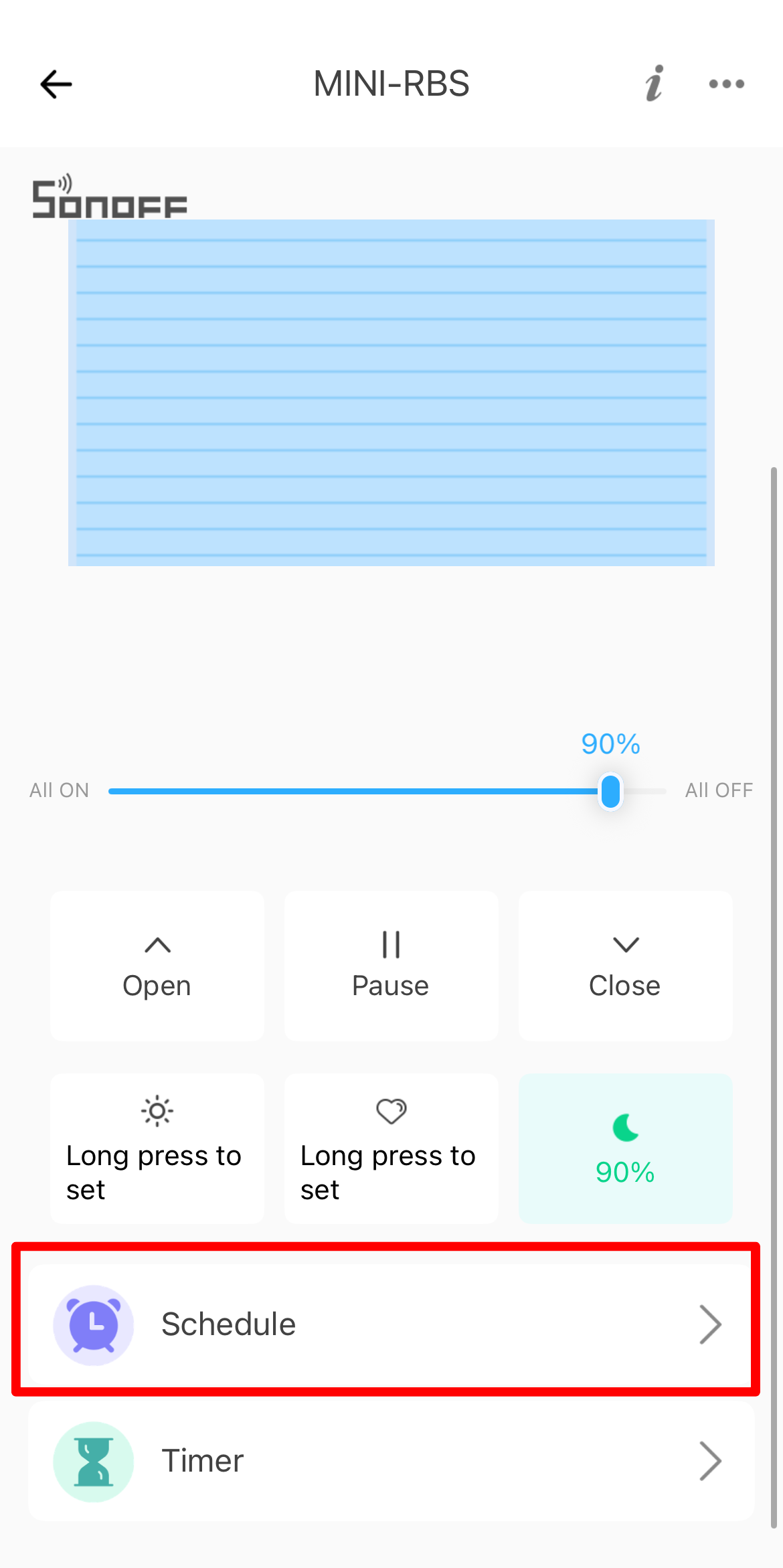

• Otevřete aplikaci eWeLink a klepněte na zařízení MINI-RBS. Zde najdete volbu Plán.

Závěr

SONOFF MINI-RBS je kompaktní a přitom výkonné řešení pro automatizaci rolet a žaluzií. Díky malým rozměrům je instalace jednoduchá a nevyžaduje zásadní zásahy do stávajícího zapojení. Několika klepnutími v aplikaci snadno vytvoříte plány pro automatické otevírání a zavírání, což zvyšuje komfort i energetickou efektivitu.

Navíc podpora Matter zajišťuje bezproblémovou integraci s širokou škálou platforem chytré domácnosti, včetně Apple Home, Google Home, Amazon Alexa a dalších – díky čemuž je MINI-RBS perspektivní volbou do budoucna.

Zdroj: Sonoff.tech
