ZigBee 5V/7-32V + RF 4CH

Tento čtyřkanálový ZigBee modul je možno použít na trvalé (selflocking) i krátké (inching) beznapěťové spojení dvou kontaktů (vhodné například na ovládání kotlů, garážových vrat nebo vjezdových bran, počítačů, dveřních otevíračů atp.).

"Čtyřkanálový" znamená, že má čtyři na sobě nezávislá relé, která je možno ovladát samostatně nebo koordinovaně - např na změnu polarity DC motorů.

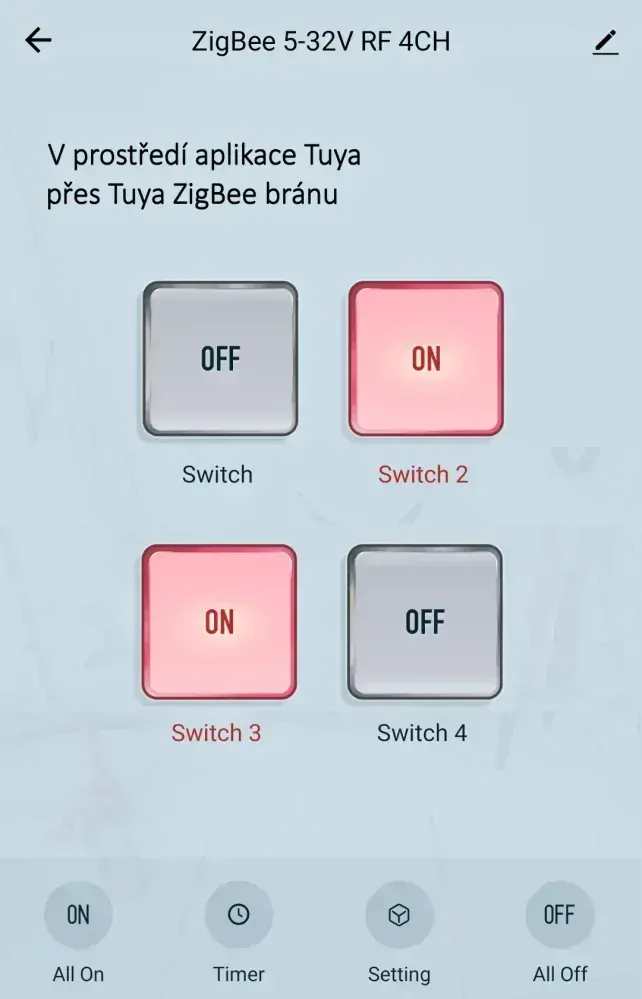

Je ovládán přes komunikační protokol ZigBee aplikací Tuya nebo eWeLink pomocí ZigBee hubů Tuya nebo Sonoff ZigBee Bridge

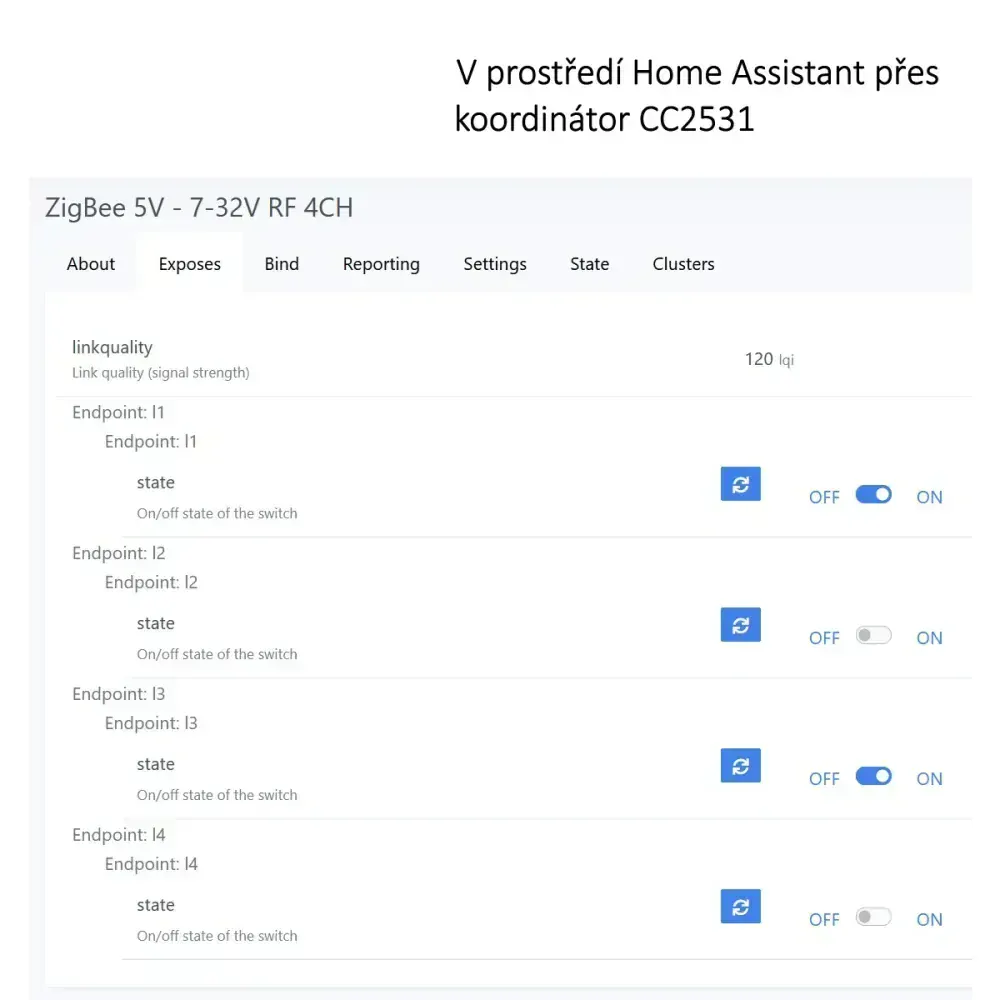

Současně je spínač podporován jinými ZigBee systémy, jako například Home Assistant (vyzkoušeno a funkční přes ZigBee Koordinátor CC2531 s anténou a addon zigbee2mqtt).

Inching / Selflocking / Interlocking
(po sepnutí se sám po 0,7 s vypne / zůstane sepnutý až do vypnutí / může být zapnutý pouze jeden kanál)

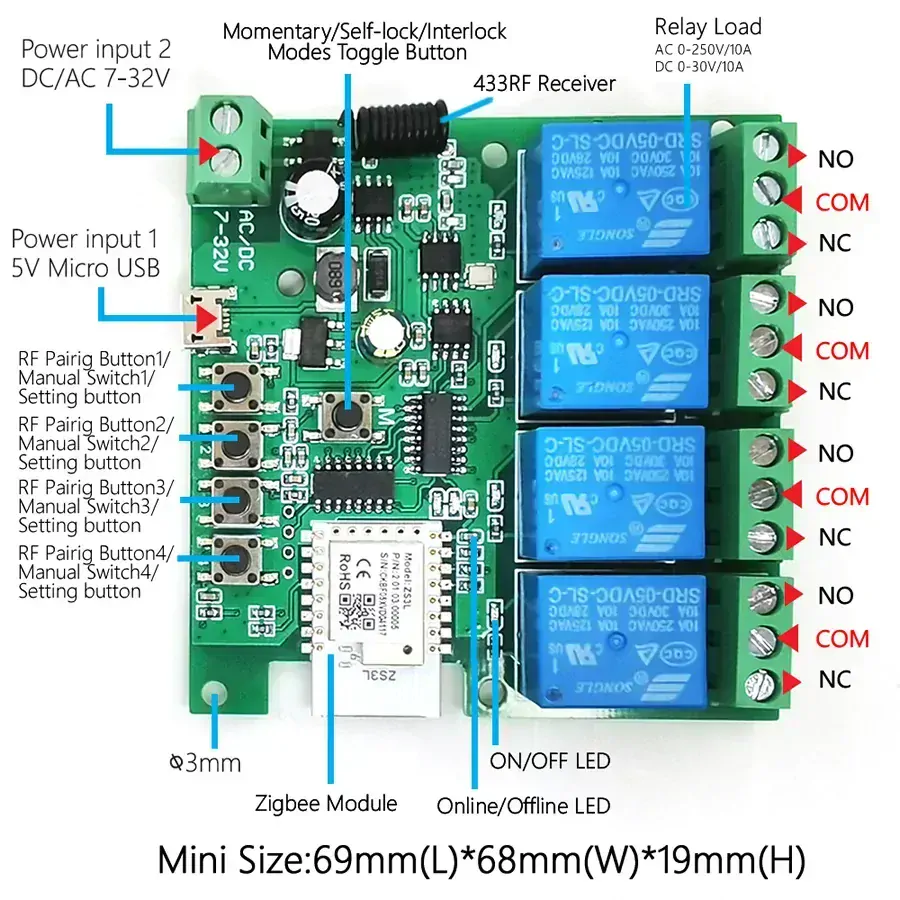

Spínač je možno trvale nastavit do jednoho z těchto režimů pomocí tláčítka na desce spínače (tím tlačítkem, které je umístěno samostatně). Tlačítkem na desce se nastavuje pevná prodleva vypnutí (inching) na dobu asi 0,7 s.

Stav relé po výpadku proudu
V aplikaci Tuya lze nastavit pro kazdý kanál zvlášť, v jakém stavu má být, po výpadku proudu (zapnutý, vypnutý, pamatovat si poslední stav)

V aplikaci eWeLink toto nastavení není možné a celý spínač bude po výpadku proudu vždy vypnutý

Spínač je možno napájet 5V micro USB konektorem (nabíječkou na telefon, USB portem z počítače) nebo 7-32 V na svorkovnici.

Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány, umožňuje vzdálené ovládání po internetu odkudkoliv na světě.


Při použití, jako "ovladač" vrat či brány, samotný spínač neumožňuje sledování stavu (nepozná, zda-li jsou vrata otevřena či zavřena). V aplikaci bude vždy vidět jako vypnutý, sepne se jen na 0,7 s po zapnutí.


Tuto funkci kontroly stavu má až tento Chytrý WiFi Otevírač Garážových Vrat nebo ten stejný pro aplikaci Tuya Chytrý WiFi Otevírač Garážových Vrat - Tuya




Ilustrační video, popisující základní vlastnosti spínače Sonoff 5V/7-32V (video je pro podobný spínač na aplikaci eWeLink).







RF ovladače
Tento Zigbee spínač podporuje i ovládání pomocí RF ovladačů. Můžete jich k jednomu spínači napárovat až 14.

Pro přidání RF ovladače stiskněte tlačítko daného kaálu po dobu asi 5 sekund - červená LED blikne modře. Poté stiskněte tlačítko na RF ovladači, kterým chcete spínač ovládat. Pro druhý kanál postup opakujte. S tímto spínačem můžete spárovat až 14 RF ovladačů pro každý kanál.

Mazání RF ovladačů provedete stisknutím stejného tlačítka po dobu asi 10 sekund - modrá LED několikrát velmi rychle problikne a tím spínač signalizuje smazání všech ovladačů z daného kanálu. Pro druhý kanál postup opakujte.

RF ovladače nejsou součástí balení a v případě zájmu je potřeba je dokoupit zvlášť


Specifikace

• Počet kanálů: 4
• Rozměry: 78 mm * 75 mm * 20 mm
• Napájení: 5V DC nebo 7V-32V DC/AC
• Spotřeba: <1W
• Pohotovostní proud: 80 mA
• Max. proudové zatížení relé: 10 A
• Podporuje ovládání zařízení s různou voltáží
• Životnost relé: více jak 10 milionů sepnutí
• Maximální čas sepnutí relé: 15 ms
• Maximální čas rozepnutí relé: 5 ms
• Doba sepnutí relé (funkce inching) 0,7 s
• Pracovní teplota: 0 ºC - 40 ºC
• Pracovní vlhkost: 40% ~ 80% RH

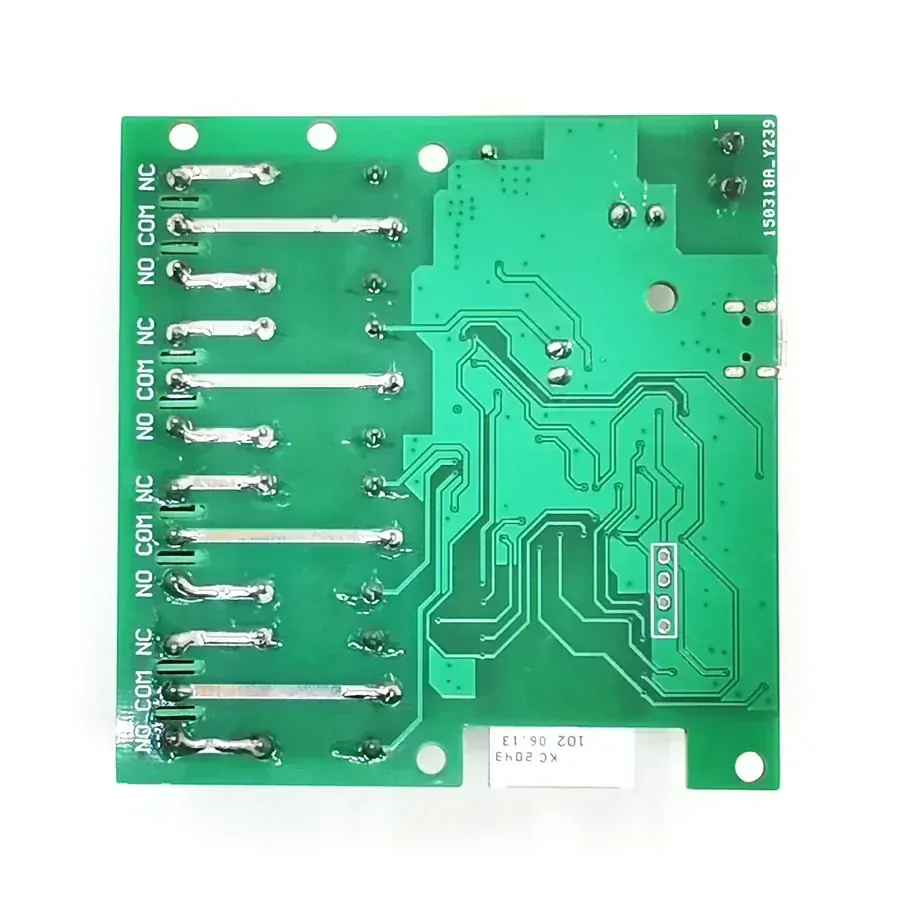

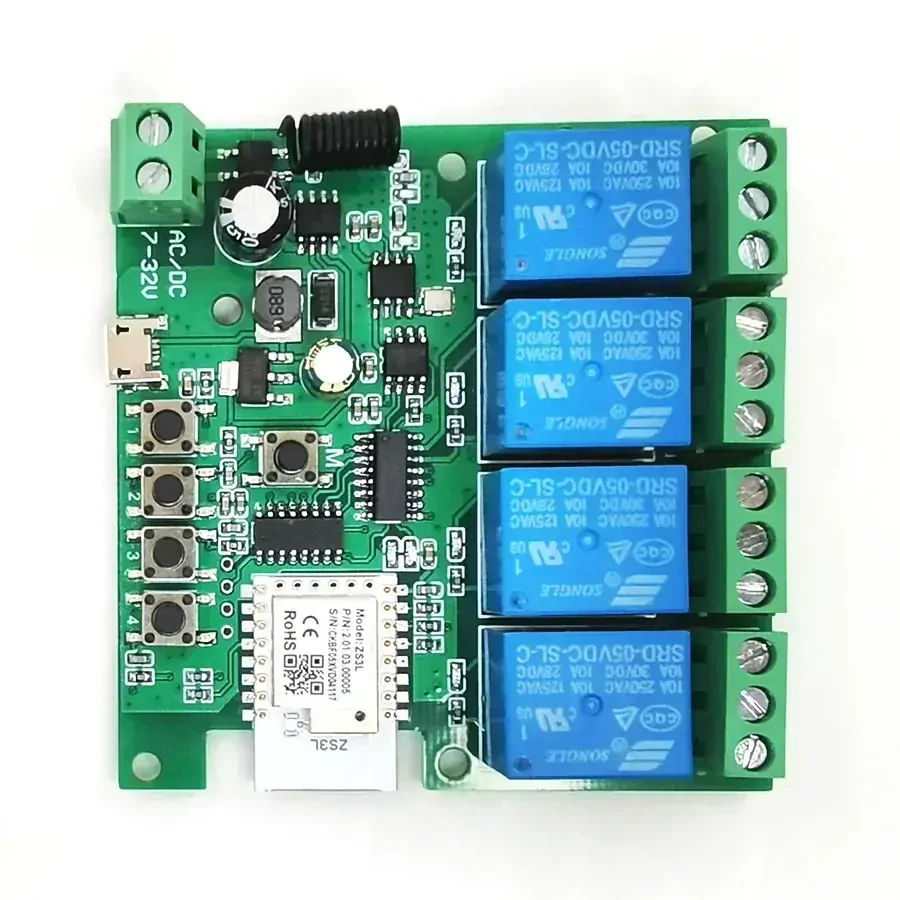

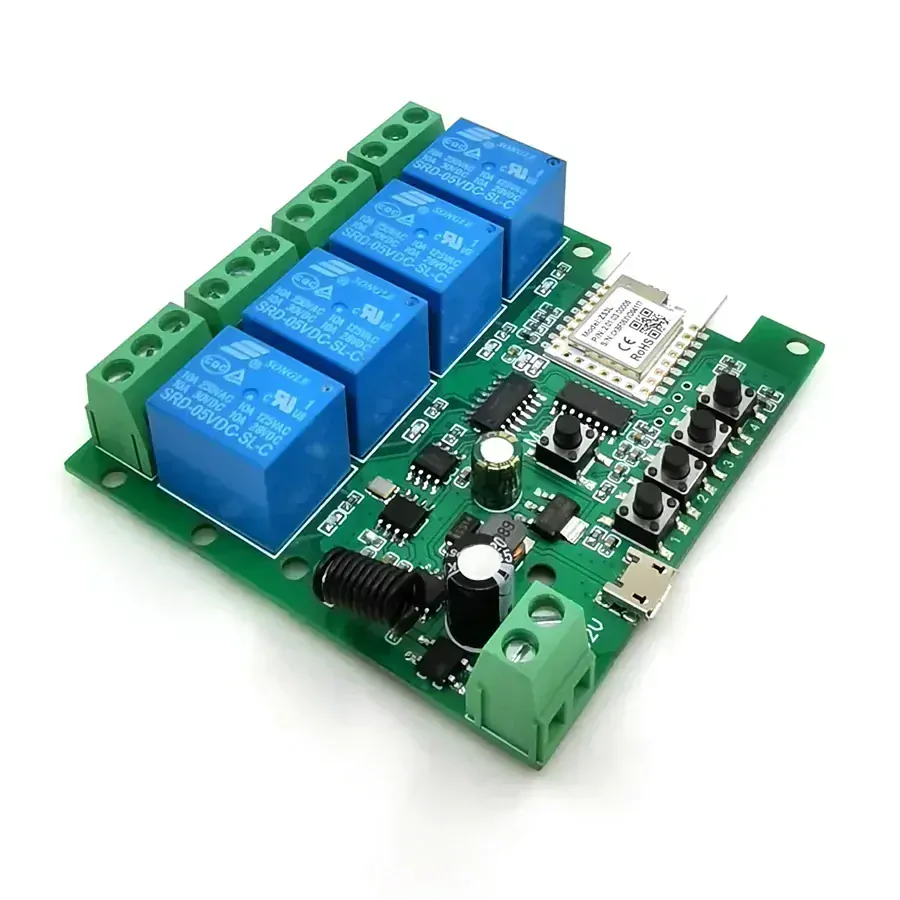

• Dodáváno bez plastové krabice a bez zdroje (viz obrázky)
• Podpora RF: ano
• Max. počet RF ovladačů: 4x 14
