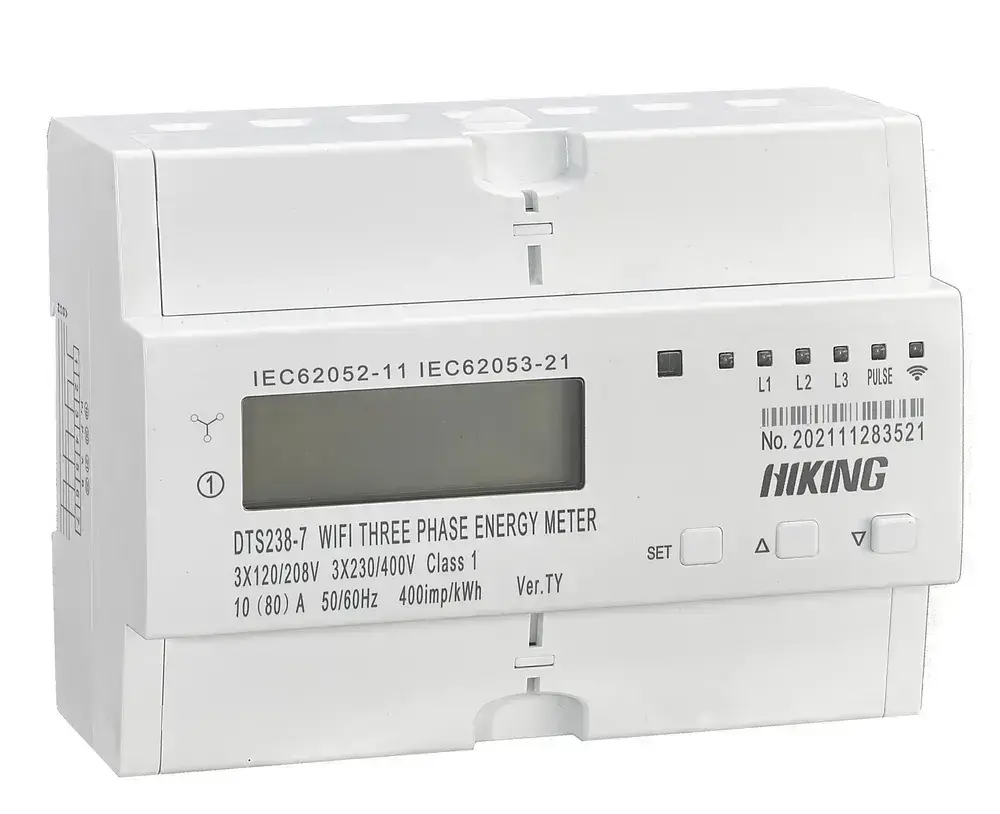

WiFi Elektroměr Tasmota - Třífázový

Zboží je vyzkoušené zákazníkem, je na něm natočeno minimum. Plná záruka.

Třífázový jednotarifní WiFi elektroměr s nahraným alternativním FW Tasmota a podporou lokální komunikace MQTT. Ideální pro připojení do vlastního systému, jako např. Home Assistant.

  Nelze připojit do aplikace Tuya ani do žádné jiné podobné cloudové aplikace. FW Tasmota ukončí komunikaci s cloudem a otevře lokální komunikaci přes MQTT, vhodné pro vlastní server, např. Home Assistant.

Produkt byl vrácen od zákazníka, který chybně objednal elektroměr s Tasmotou. Je na něm "natočeno" několik kWh. Reset (smazání naměřených kWh) není možný. Plná záruka. Sleva 10 %.

přesnost třídy 1 IEC62053-21
LCD displej
dálkové odečty
dálkové vyúčtování el. energie
historie naměřených hodnot
dálkové spínání
výstup pulsů 400 imp/kWh
instalace na DIN (šířka 7 modulů)

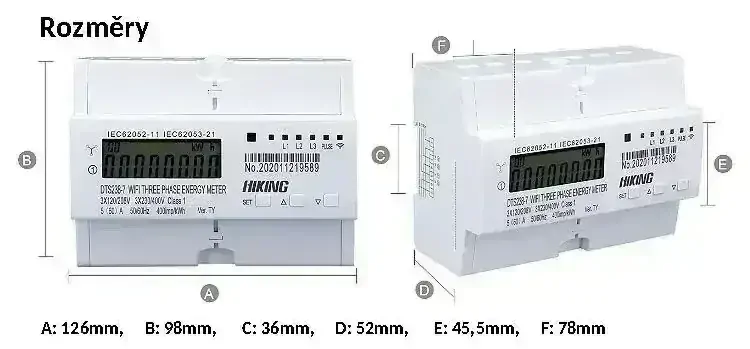

rozměry 126 x 98 x 78mm
RS485
konstrukce krytu kontaktů umožňuje zaplombování

Schéma zapojení

Upozornění - přenechejte instalaci elektroměru odborníkovi s patřičným oprávněním

Svorka č. 1 - Vstup fázového vodiče A (L1 in)
Svorka č. 2 - Výstup fázového vodiče A (L1 out)

Svorka č. 3 - Vstup fázového vodiče B (L2 in)
Svorka č. 4 - Výstup fázového vodiče B (L2 out)

Svorka č. 5 - Vstup fázového vodiče C (L3 in)
Svorka č. 6 - Výstup fázového vodiče C (L3 out)

Svorka č. 7 - Vstup i výstup nulového (středního) vodiče (N)

Svorky č. 19,20 - impulzní výstup 400imp/1kWh
Svorky č. 21,22 - MBUS konektor RS485

Častý dotaz

Zákazníci nám volají, že přes aplikaci nastavili elektroměr do stavu vypnuto, tím si vypli proud v celém objektu a tím také napájení WiFi routeru - teď jsou ve stavu, kdy elektroměr nelze zapnout přes aplikaci, protože není dostupná WiFi a elektroměr se v aplikaci jeví jako offline.

• Nezapojujte WiFi router za elektroměr, nebudete (v případě vypnutí elektroměru) schopni jej znovu přes WiFi zapnout. Ujistěte se, že okruh, na kterém máte potřebný HW pro připojení elektroměru do internetu je zapojen nezávisle na stavu elektroměru
• Ruční zapnutí/vypnutí elektroměru pomocí tlačítek na elektroměru se provádí současným stisknutím obou šipek

Specifikace

• Přímé obousměrné* měření 3x 80A (od 0,04A do max. 100A)
• Referenční napětí: 3x230/400V+N
• Maximální proud 3 x 80 A (80A na každou fázi)
• Referenční proud: 10A (proud, při kterém je měření nejpřesnější)
• Maximální špičkový proud: 100 A na fázi

• Vlastní spotřeba: <1W/10VA na fázi
• Třída přesnosti 1 - EN61036 IEC62053-21
• LCD displej s podsvětlením pro zobrazení měřených hodnot
• Dálkové vypnutí a zapnutí / dálkově ovládaný stykač
• Programovatelný časovač sepnutí
• WiFi připojení 802.11b/g/n
• RS485 MBUS port - volitelná rychlost 1200 - 9600 bps, adres 1 - 247, bez parity, stop bit 1, data bit 8
• SO impulsní výstup otevřený kolektor,  400imp/1kWh
• Signalizace stavu pomocí LED
• Přepěťová ochrana 4000V/25mA po dobu 60s
• Montáž na DIN lištu TS 35mm, možnost plomby svorkovnice
• Šířka 126mm (7 modulů)
• Krytí IP20
• Provozní teplota -25'C - 70'C
• Rozměry 126 x 98 x 78mm
• Všechny funkce elektroměru splňují technické požadavky na třídu 1 třífázový watthodinový měřič v IEC62053-21 a pravidla datové komunikace WIFI 802.11b/g/n
• Elektroměr je vyroben v souladu s mezinárodní normou IEC62052-11 o Všeobecných požadavcích na zkoušky a zkušební podmínky elektroměru IEC62053-21 o statických elektroměrech pro činnou energii (třídy 1 a 2)

*Obousměrné měření znamená, že elektroměr pracuje a měří, i když je zapojen obráceně, tedy když je vstup napětí na výstupu elektroměru. Tuto situaci elektroměr zobrazí na svém displaji malou šipkou vlevo.
